X6高精度手持GIS管网系统应用方案
更新时间:2020/4/2  查看次数:3510

配备专业的管网GIS软件

高精度手持GIS设备不仅具备较高的定位精度的,还可以根据需要,为管网系统管理,配备设计了专有GIS采集、管理系统软件,满足高精度管网GIS数据采集的需求。





手持管网GIS采集系统。

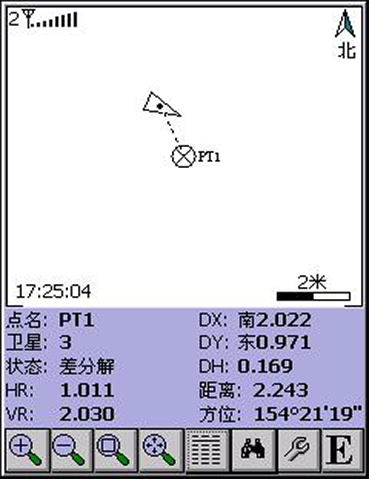

管网图、地图、管网信息点位置

显示。

精确定位、精确定点引导。



管网图、地图、管网信息点位置

显示。

加载管网基础数据库的关键点位

置坐标信息、航片图或地图信息

等。



管网管理事件处理。

事件(事故)处理。

管网安全事故发现、汇报,包括

坐标位置汇报、及相关属性汇报。



精确定位、精确定点引导。

按照事故地点及地图定位,进行

目标点的精确导航。



与大型管网GIS管理系统的结合应用



系统描述

通过高精度手持GIS设备的智能操作系统平台、工业级PDA配置及高速无线网络传输功能,集成现今先进的3S技术(卫星定位、影像、GIS)计算机互联网技术、无线通讯技术,建成一套可以连续运行、精确管理、数字化管理的管网服务系统,以实现对目前及今后,燃气管网资源的数字化管理、自动化维护及高效的应急处理等功能。



系统实现的功能:

支持高精度管网数据建库的收集整理。

依托CORS及手持GPS的高精度定位,基于基础数据库框架的建立,可提供:

服务器、客户端:

精确卫星定位差分信息提供。

数据管理:收集、整理、查询、统计。

移动端:

精确定位,精确地图匹配。

数据建库的收集整理。



智能管线巡检

管线巡检、时间上报。

应急事件处理接收、汇报,上传照片。

管网巡检工作管理:到位率、位置监控、图形显示等。

应急事件管理、图像显示、调度功能。





 城市管网综合管理系统

权限管理 :参照组织结构,对用户进行权限配置;用户的密码修改、权限设置等。



任务管理 :用户根据管网制定每天(每月)的巡查工作计划;可按时间段查询、显示、打印巡查工作计划的区域覆盖情况,为未覆盖地区定制新的巡查工作计划,确保巡查区域覆盖的完整性;在移动设备登录后,对用户进行验证,发送巡查任务到相应的移动设备。



轨迹管理 轨迹分为实时轨迹和历史轨迹,实时轨迹可实时显示移动设备的工作状态(位置、工作时间等);历史轨迹可对巡查轨迹进行索引和回放。



事件管理   实时接收移动设备发送回来的事故事件,对事件进行分类,按事件的轻重缓急以不同的颜色标记状态,并进行及时汇报相关部门。



日志管理 :记录移动设备接入用户的数据上传和下载记录;记录用户的登入、登出时间;记录用户的登入状态。



配置管理 :配置服务器与数据库连接的参数;配置服务器与移动设备连接的参数。



手持GPS终端登录权限管理,人员考核管理等。



手持GPS可向CORS服务区中心实时汇报事故位置。



客户端可向野外指定具体事故地点,并发送给手持GPS



实时拍取现场照片,通过无线方式上传到服务器备案。



服务器生成统一的事故处理、日志报表。



燃气管网巡检系统组建方案

序号

名称内容

数量

备注

1

T28连续运行参考站

1

提供精确卫星定位的基础支持

2

服务器

1

支持连续运行参考站网络及服务平台数据库、客户端等软件

3

智能高精度手持GPS设备

若干

提供野外移动端的功能支持,内置高精度、摄像头、无线传输模块等

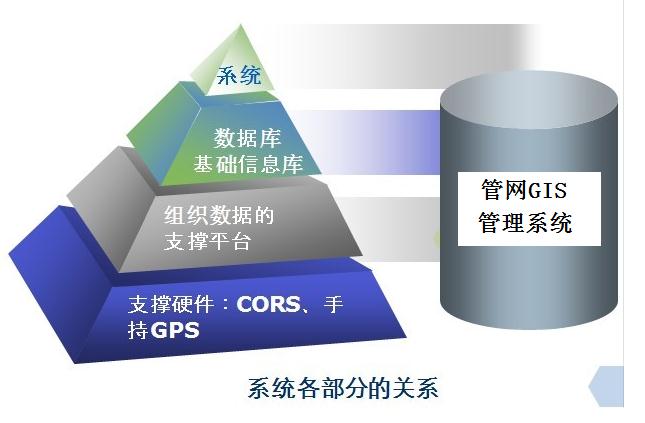

1.4 系统总体架构

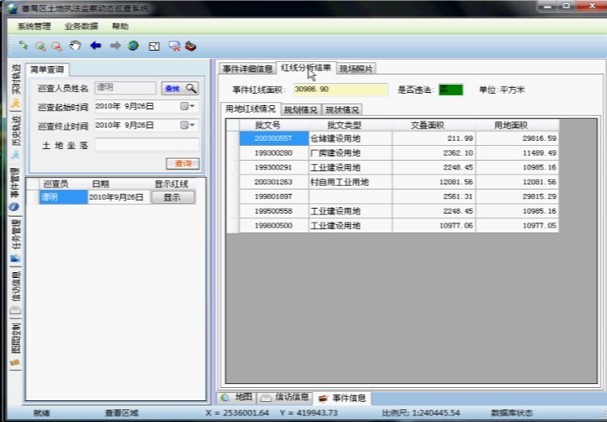

1.5  服务器客户端——客户端管理子系统



权限管理:参照组织结构,对用户进行权限配置;用户的密码修改、权限设置等。



任务管理:用户根据管网制定每天(每月)的巡查工作计划;可按时间段查询、显示、打印巡查工作计划的区域覆盖情况,为未覆盖地区定制新的巡查工作计划,确保巡查区域覆盖的完整性;在移动设备登录后,对用户进行验证,发送巡查任务到相应的移动设备。



轨迹管理:轨迹分为实时轨迹和历史轨迹,实时轨迹可实时显示移动设备的工作状态(位置、工作时间等);历史轨迹可对巡查轨迹进行索引和回放。



事件管理:实时接收移动设备发送回来的事故事件,对事件进行分类,按事件的轻重缓急以不同的颜色标记状态,并进行及时汇报相关部门。



图层管理:图形数据、信息的加载显示;图层符号的配置;GIS的通用操作功能。



日志管理:记录移动设备接入用户的数据上传和下载记录;记录用户的登入、登出时间;记录用户的登入状态。



配置管理:配置服务器与数据库连接的参数;配置服务器与移动设备连接的参数。



客户端运行在CORS服务器中心,展绘影像图及管网相关位置数据等信息。





客户端日常管理

手持GPS终端登录权限管理,人员考核管理等。





管网巡检功能

设置野外巡检人员的巡检任务,并无线下发到手持GPS终端,使巡检人员按照指定任务进行巡检。





巡查人员管理功能

实时显示巡查人员位置、轨迹。



实时应急事件处理功能

手持GPS可向CORS服务区中心实时汇报事故位置,客户端可向野外指定具体事故地点,并发送给手持GPS





1.6 硬件系统服务流程

建成连续运行参考站系统,使手持GPS能够精确定位,能够精确匹配位置信息及地图信息,实现准确管理、准确匹配。





1.7 GIS数据平台的搭建

做为天然气管网GIS系统运行的基础部分,GIS数据平台的搭建是先决条件,其中包括:

1)基础信息数据的收集建库:管网关键点的位置信息、属性信息、管网图。

2)组织基础数据的支撑平台:数据整合平台、数据管理平台、数据发布平台、数据应用接口平台。



1.8 基础信息数据的收集

依托建成并连续运行的卫星定位参考站CORS系统、NRS系统,提供完善的高精度定位服务,进行野外的高精度位置信息采集及精准的地图匹配工作,为日后精确管理及准确应急处理提供基础。



1.9 实现基本应用功能

依托CORS及手持GPS的高精度定位,基于基础数据库的建立及GIS支撑平台的搭建成功,可以初步的应用功能,其中包括:

服务器、客户端:

精确卫星定位差分信息提供。

数据管理:查询、统计。

管网巡检工作管理:到位率、位置监控、图形显示等。

应急事件管理、图像显示、调度功能。

移动端:

精确定位,精确地图匹配。

野外巡检、事件上报。

应急事件处理接收、汇报,上传现场图片。



1.10    移动端功能设计

管网图、地图、管网信息点位置显示:加载管网基础数据库的关键点位置坐标信息、航片图或地图信息等。

精确定位、精确定点引导:按照事故地点及地图定位,进行目标点的精确导航。

事件(事故)处理:管网安全事故发现、汇报,包括坐标位置汇报、照片汇报及相关属性汇报其它工作任务管理。

其它工作任务管理:包括登录到CORS服务器客户端、差分定位数据下载、管理GPS、连接CORS等。



1.11    三鼎产品推荐

三鼎为广大用户提供三鼎品牌 X2X5X6720750760,手持机有安卓和Mobile两种操作系统供大家选择。
