一、基线解算及调试



1、新建工程



单击“文件”-“新建”菜单（如图1-1），弹出“新建工程”对话框（如图1-2）。



▼图1-1



▼图1-2



在新建工程对话框中输入工程名称及工程路径，单击“确定”按钮，将弹出“工程设置”对话框（如图1-3），在工程设置对话框中，可以设置坐标系统、单位、误差限制等信息（若新建工程时，未在此处进行设置，工程建立完毕后可以通过“工程”-“工程设置”菜单启动“工程设置”对话框进行相关设置）。



▼图1-3



设置完毕后单击“确定”按钮，即完成了项目的创建，完成项目创建后，进入到“平面视图”页（如图1-4）。



▼图1-4



2、导入观测数据

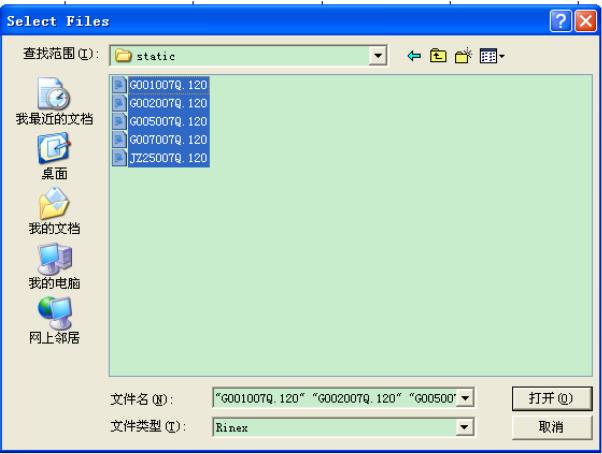

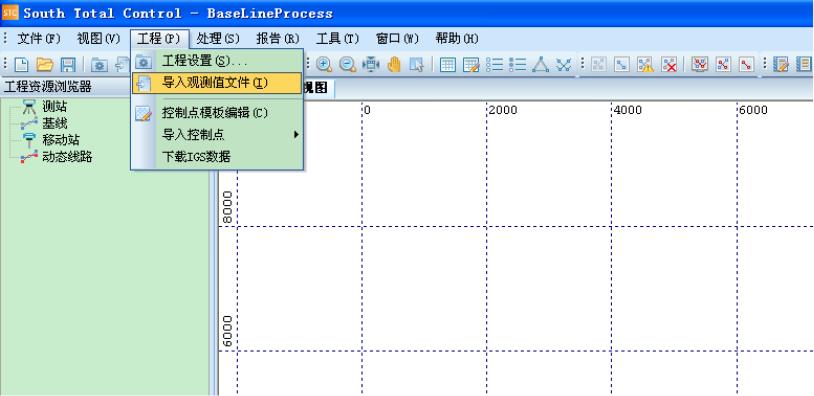

单击“工程”-“导入观测值文件”菜单（如图1-5），弹出“SelectFiles”对话框（如图1-6）。



▼图1-5



▼图1-6



选中需要导入的观测值文件，单击“打开”，即开始读取选中的文件（如图1-7），读取完成后，弹出“文件列表”对话框（如图1-8），可以看到文件ID、起止时间等相关信息，并可以设置天线制造商、天线类型等信息。



▼图1-7



▼图1-8



单击图1-8“文件列表”对话框中的 “确定”按钮，所有测站点及基线都显示在平面视图中（如图1-9）。



▼图1-9





单击“视图”-“测站列表”菜单，可以看到各个测站点的单点定位坐标（如图1-10）



▼图1-10



3、 基线解算



（1）、解算参数设置



单击“处理”-“基线处理设置”菜单，弹出“基线解算设置”对话框（如图1-11），可在该对话框中设置基线解算参数、解算质量等信息，设置完毕后，单击“确定”按钮，使设置的参数生效。



▼图1-11



（2）、开始基线解算



单击“处理”-“处理所有基线”菜单（如图1-12），弹出“基线处理”对话框（如图1-13）。



▼图1-12



▼图1-13



单击“处理所有”按钮，开始依次处理所有基线，处理完毕后，所有在“解类型”列中显示“固定”的基线在“保存”列中都默认勾选，表示这些已固定的基线处理结果都将保存，如果不想保存某些基线的处理结果，在“保存”列中取消勾选即可。



基线处理完成的结果如图 1-14 所示。单击“保存”按钮，将所有勾选要保存的基线解算结果保存并退出“基线处理”对话框，此时，平面视图列表中的基线颜色发生变化，已固定的显示为浅紫色，未固定的依旧显示为黑色（如图1-15）



▼图1-14





▼图1-15



如果在处理所有基线时，某些基线未能固定（如图 1-14 中的第8、9 以及第 11 条基线），可以单独选中该条基线，然后在右侧基线“属性”窗口中“解算参数”一栏中设置解算类型、高度截止角等解算参数（如图1-16），然后单击“处理选中”按钮，重新处理修改解算参数后的基线。



▼图1-16



可以在分别设置多条基线的解算参数后，按住Ctrl键同时选中多条基线（如图1-17所示），然后单击“处理选中”按钮处理选中的多条基线。



▼图1-17



基线解算完成后，单击“视图”-“基线列表”菜单，可以看到基线解算结果列表（如图1-18）



▼图1-18



4、自由网平差



单击“处理”-“网平差”菜单，进行网平差，由于此时无控制点信息，故而进行的是自由网平差，系统自动选中ID号排列在第一位的点作为控制点（如图1-19）。



▼图1-19



自由网平差完毕后，“测站列表”中内容发生了变化（如图1-20），从中可以看到，ID号排列在首位的点已成为了控制点，其它的各个测站点坐标均完成平差。



▼图1-20



5、三维网平差和二维网平差



一般静态相对定位都会有一个或多个控制点，故基线解算完毕后，如果想要得到各个点的精确坐标，需要输入控制点信息，以进行三维网平差和二维网平差。



右键单击“工程资源浏览器”中的某个测站点，在弹出的右键菜单中单击“作为控制点”菜单（如图1-21），该测站点即成为控制点。



▼如图1-21



单击该测站点的子项中的“控制点信息”项，可在右侧属性栏中看到该控制点的坐标信息（图1-22），可在此处输入控制点坐标，或者从文件中导入控制点坐标。



▼如图1-22



导入控制点坐标之前，可以对控制点模板进行编辑。单击“工程”-“控制点模板编辑”菜单，弹出“控制点模板编辑”对话框（如图1-23），可在该对话框中设置控制点的点名、各个坐标分属那一列。



默认设置中，控制点点名在第 0列，X，Y，Z，坐标分别在第 1、2、3列。



▼图1-23



完成控制点模板编辑后，可导入控制点坐标文件。单击“工程”-“导入控制点”-“空间直角”菜单，然后选择控制点坐标文件，即可导入控制点的空间直角坐标，大地坐标、平面直角坐标、高程的导入和空间直角坐标导入过程类似。

控制点坐标导入完成后，即可进行三维网平差和二维网平差。



单击“处理”-“网平差”菜单，进行网平差，如果导入了控制点的空间坐标，则进行三维网平差，如果导入了控制点的平面坐标，则进行二维网平差，如果同时导入了控制点的空间坐标和平面坐标，则同时进行三维网平差和二维网平差。



所有测站的空间坐标、大地坐标以及平面坐标均显示在“测站列表”中，可通过“工程”-“工程设置”-“单位”-“坐标显示格式”来切换（如图1-24）。



▼图1-24



6、   各种报告查看



（1）基线解算报告

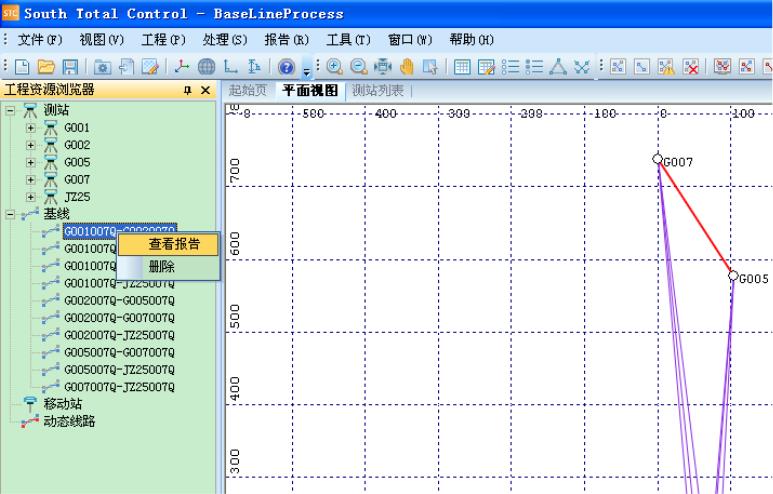

在“工程资源浏览器”中选中某条基线，然后单击右键，在弹出的右键菜单中单击“查看报告”菜单（如图1-25），或者在“平面视图中”选中某条基线，然后单击右键，在弹出的右键菜单中单击“查看报告”菜单（如图1-26），即可打开基线解算报告（如图1-27）。



（注：报告查看功能需要您的电脑上安装有ReoprtViewer插件，若STC软件安装后，在提示安装ReoprtViewer插件（也可能不提示，如果您的电脑上已经安装有该软件的话）时您没有安装该插件，则报表查看功能可能无法正常使用。）



▼图1-25



▼图1-26



▼图1-27



（2）基线列表报告



单击“报告”-“基线列表报告”菜单，即可打开基线列表报告（如图1-28）。



▼图1-28



（3）闭合环报告



单击“报告”-“闭合环报告”菜单，即可打开闭合环报告（如图1-29）。



▼图1-29





（4）网平差报告



单击“报告”-“网平差报告”菜单，即可打开网平差报告（如图1-30）。



▼图1-30







（5）用户自定义报告

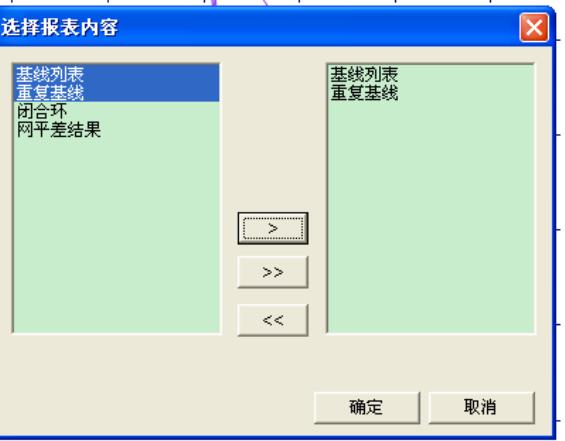

单击“报告”-“用户自定义报表”菜单，弹出“选择报表内容”对话框（如图1-31），在该对话框中选择报表中需要显示的信息，然后单击“确定”按钮，即可在输出的报告中显示选择的报表内容。



▼图1-31



——（完）——
