三鼎STS-722系列

有722L、722R4L、722R6L大家非常的熟悉的这3种型号。

而今天叮叮要说的是400米与600米真的只有距离上的不同吗？



跟着叮叮一起解开STS-722免棱镜的秘密吧！



400米，适用于建筑放线

600米，适用于地形测图



建筑放线

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

房屋建筑工程放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。



地形测图

按一定的投影方法和比例关系，将地面上所有的地物、地貌，经综合取舍、用规定的符号，按相似的原理，缩绘在图纸上的技术资料。图上仅表示地物，而无等高线表示的地貌时，也称平面图或地物图。



叮叮有话说

随着测绘科学技术的发展和进步，现代地形图的大量艰巨的测绘工作也已由传统的野外白纸测图转向室内的航空摄影测绘和航天遥感测绘，并已逐渐迈向全数字化、自动化测图。



因为地形测图，房角，楼边，阳台，树木，井盖等物体的反射面较差，同样是测量200米目标，400米仪器可能测不出来，600米就可以测量出来。



所以免棱镜测程长不是为了测长距离，而是在同等条件下解决免棱镜仪器测不了的物体。



要是建筑放样范围不大，短测程就可以了。

——来自一位金牌销售员



推荐方案STS-722系列

​

1

产品特点



1绝对编码测角

开机无需初始化，可避免测量工作中因掉电式关机造成的数据损失。提高测角精度和稳定性。

▼

▲



2

双轴液体光电式电子补偿

国际先进的双轴补偿技术，水平、垂直两个方向同时补偿，自动消除误差。图形化电子气泡，一目了然。

▼

▲



3

激光免棱镜测距

点发射面接收，测程更长;

速度快：精测0.3秒，跟踪0.1秒;

722L，单棱镜3000m。

722R4L，免棱镜测程400m，单棱镜5000m。

722R6L，免棱镜测程600m，单棱镜5000m。

精度高：

测距精度：2+2 ppm。

测角精度：2″。

▼

▲



4

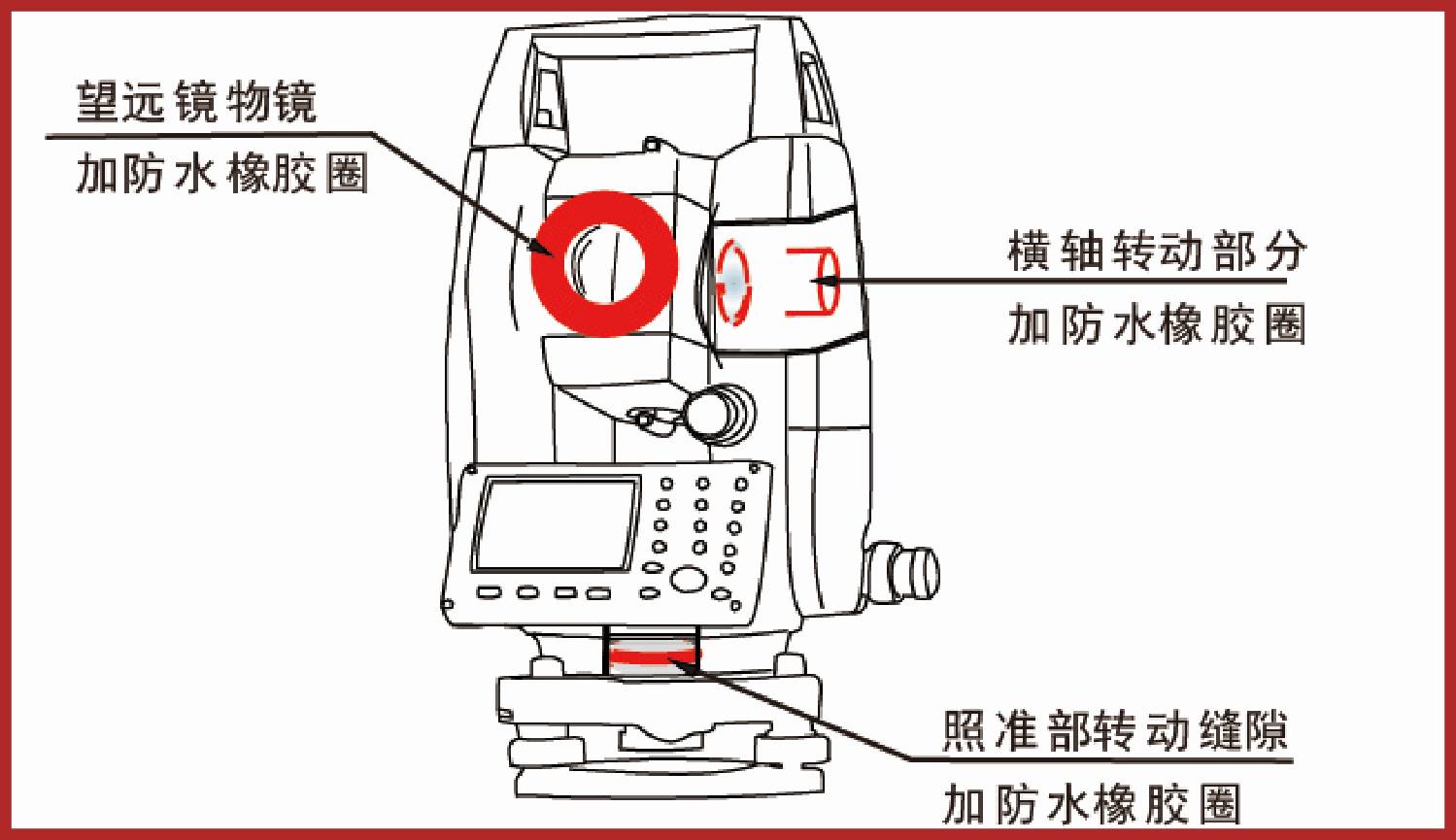

IP55级防水防尘设计

电池采用内嵌式设计，横竖轴系、面板、望远镜调焦等关键部位均采用防水橡胶圈保护，保证适应各种恶劣环境。

▼

▲



5

激光指向

不测距时激光束也可常开，便于在隧道等弱光环境照准目标。

6

激光对中

采用可见激光光束，直接照准需对中控制点，免去调节目镜的繁琐操作，提供工作效率。

7

超大内存

仪器自带内存4M可存储约40万个点，标配8G SD 卡，升级可扩展至32G。

8

便捷通讯模式

SD卡、USB两种种数据通讯模式。

9

大屏幕，大按键

8行数据显示，方便数据录入与查看。

丝杆螺距

由0.35MM改为了0.25MM.

微调幅度加密，目镜对准更精确。



2

精简的测量程序



▼

▲



1

道路设计

可利用直线、圆弧、缓和曲线和交点四类要素编辑道路的平面和高程设计值。道路放样功能可以方便快捷的根据道路里程桩号定出中桩、边桩和斜坡边界的位置。

2

面积计算

面积测量程序可以实时测算目标点之间连线所包围的面积和周长。目标点的点数没有限制，参与计算的点可以实时测得，从内存中选取，也可从键盘中现场输入。

3

悬高测量

有些棱镜不能到达的被测点，可先直接瞄准其正下方基准点上的棱镜，测量平距，然后瞄准悬高点，测出被测点的高差。可用于测量高压线、桥梁等构筑物的净空高。

4

放样

放样点的数据可以由现场输入，也可以调用全站仪内存的数据。内存数据可以通过计算机上传并保存在全站仪中。同时可以查看极坐标、正交和坐标差放样的偏差值。

5

对边测量

该程序可以实时计算2个目标点间的斜距、平距、高差和方位角。参与计算的点可以实时测得或从内存中选取，也可以从键盘人工输入的。用户可以有折线对边和射线对边两种选择。在测量过程中，最后两点可以即时进行对边的检查。

6

距离偏心

在在棱镜无法到达或障碍物后的点位，可通过观测与其相邻的可视点位后，通过相对关系，如角度、距离，推算出这些视线无法到达的点位的坐标。偏心测量包括距离偏心、角度偏心。

7

后方交会

在待定点上设站，向三个已知控制点观测两个水平夹角a、b，从而计算待定点的坐标，称为后方交会。它可以在数个已知控制点上设站，分别向待定点观测方向或距离，也可以在待定点上设站向数个已知控制点观测方向或距离，而后计算待定点的坐标。



3

应用领域



三鼎STS-722系列工程全站仪可运用于测绘、建筑、水利、交通与道路、地籍与房地产测量、在大型工业生产设备的构建安装调试，大桥、水坝的变形观测、地质灾害监测等方面。免棱镜测量可用于不方便架设棱镜的地方，使测量作业又准又快。





1

工程放样

使用全站仪放样功能可将设计好的建筑物、道路、管线等设施的位置，按图纸要求快速、准确地放样到施工现场的实地，作为施工的依据。特别是一些造型复杂、要求高、规模大的建（构）筑物等。

2

大坝测量

为专业用户量身定制的测量程序，可用于大坝测量。

3

地形测量

使用全站仪的测量程序功能进行三维坐标测量、侧方交汇、后方交会、测土方等，不但操作简单，且速度快、精度高，并可同时进行控制测量和碎部点测量。通过传输设备可将全站仪与计算机、绘图仪相连形成内外业一体化的测绘系统，从而大大提高地形图测绘的质量和效率。

4

变形监测

在建筑物的变形观测、地质灾害的动态监测中，使用全站仪的坐标测量功能对变形部位的三维坐标进行实时监测，可以及时掌握变形规律，保障结构安全。

5

控制测量

带状地形和隐蔽地区，如线路控制测量和城市控制测量，使用全站仪的基本测量功能——导线测量，布设导线网和边角网十分灵活，观测方便，精度高。与GNSS产品（手持机、RTK）配合使用，可明显提升工作效率，使测量作业更精确灵活。平面和高程控制可同时进行，用全站仪三角高程测量完全可以代替四等水准测量。



4

技术参数



指标	型号	STS-722	STS-722R4L	STS-722R6L
测量距离
最大距离    (天气良好)	免棱镜	_	400m	600m
	单棱镜	3.0km	5.0km
	反射片	_	1.0km
数字显示	最大：99999999.999 最小0.1mm
精度	单棱镜	2+2ppm
	免棱镜	_	5+2ppm		3+2ppm
测量时间	精测0.3秒，跟踪0.1秒
平均测量次数	可选取2～5次的平均值
气象修正	输入参数自动改正
大气折光和地球曲率改正	输入参数自动改正
棱镜常数修正	输入参数自动改正
角度测量
测角方式	绝对编码
码盘直径	79mm
最小显示读数	1″/ 5″选
精度	2″
探测方式	水平盘：对径  垂直盘：对径
内存
仪器自带内存	4M
SD卡存储	标配8G，升级后支持32G
望远镜
成像	正像
镜筒长度	154mm
物镜有效孔径	望远：45mm，测距：50mm
放大倍率	30×
视场角	1°30′
最小对焦距离	１ｍ
分辨率	3″
自动垂直补偿器
工作范围	±3′
精度	1″
水准器
管水准器	30″／2mm
圆水准器	8′／2mm
对中器
成像	正像
对中类型	光学对中，激光对中
放大倍率	3×
调焦范围	0.5ｍ～∞
视场角	5°
显示器
类型	双面、8行数据显示，数字键+字母键
机载电池
电源	锂聚合物电池
电压	直流6V
连续工作时间	10小时
尺寸
外形尺寸	200mm×170mm×350mm
重量	5.5kg
