用户在经行外业道路放养时常常要求测量某个里程（K0+60）的断面数据。



经常会有用户询问横断面放养的数据怎么导不出来、或者导出来的断面是错误的。



叮叮今天跟大家说说关于横断面那些事。



横断面放样时注意事项



第一步

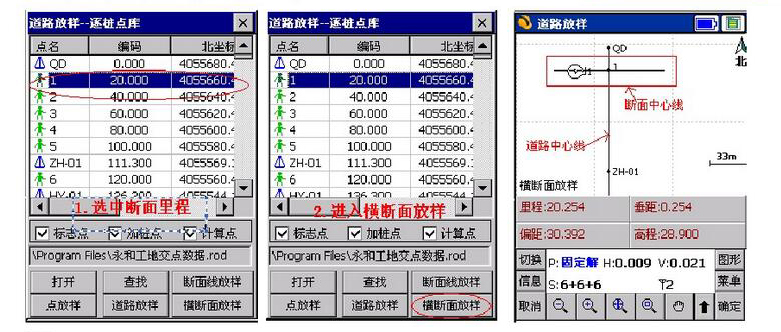

横断面放样必须在横断面放样界面下进行，要测某个里程的断面时，必须先在道路放样——逐桩点库选中该里程点名，再点击横断面放样，这时经行横断面放样屏幕上会显示断面中心线。



第二步

数据储存文件里面标识代码为43.这决定了横断面放样的采集成果能否正常导出！必须使用2013年8月1日或之后版本的工程之星3.0



第三步

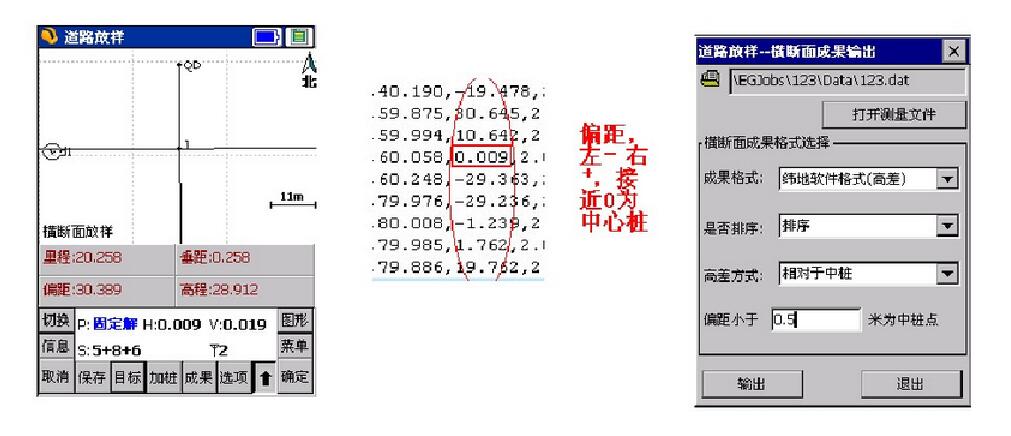

所测断面中桩必须测量，并且测量中桩偏距于垂距必须尽可能接零，这决定了导出成果的正确性。成果导出时一般设置成0.5米。左右两侧的断面数据以中桩坐标为基础。



第四步

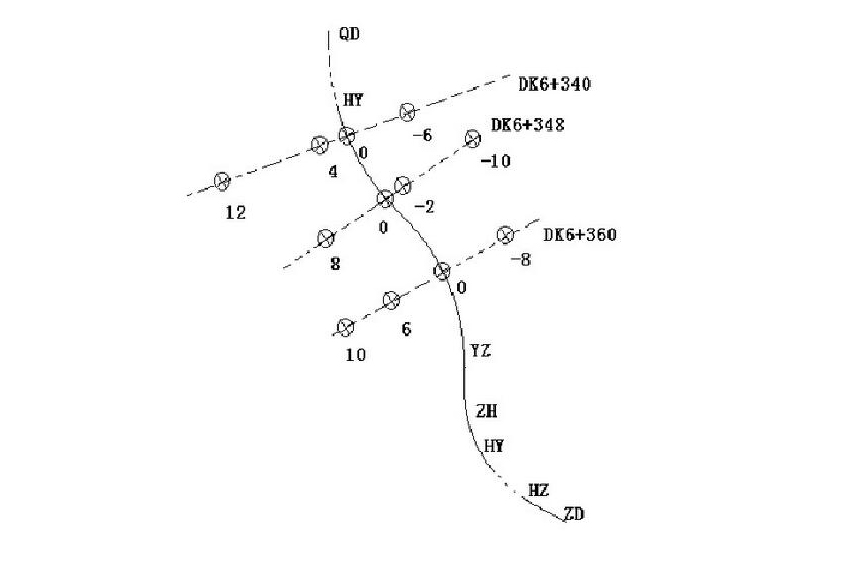

断面测量先后顺序于里程大小无关、同一里程断面测量先后顺序于左右偏距、中心桩无关。





通常，用户一般的操作失误导致采集成果不能顺利导出，可以手工编辑dat文件再导出。为了能批量编辑数据，同时保持数据的整齐性，可以用Excel经行数据编辑。



第一步

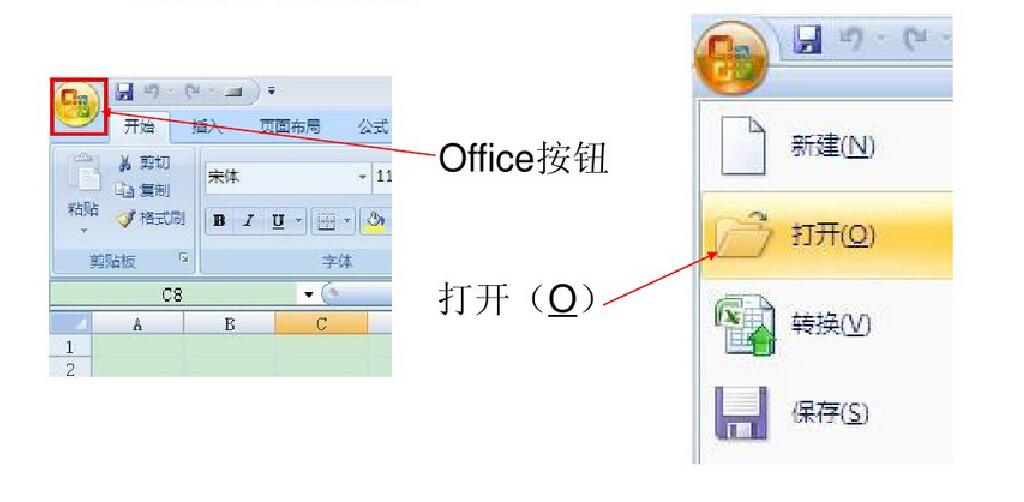

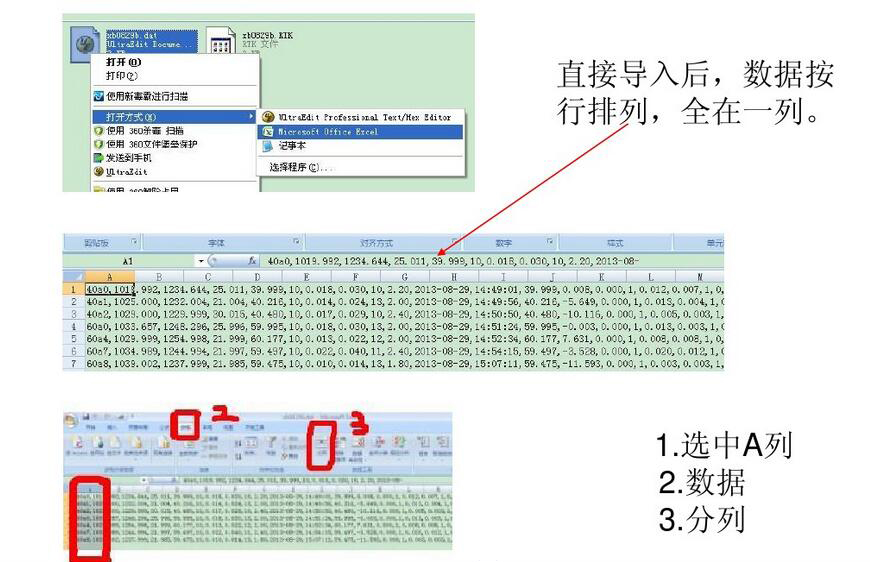

文件引导导入dat文件。

▌





▌



第二步

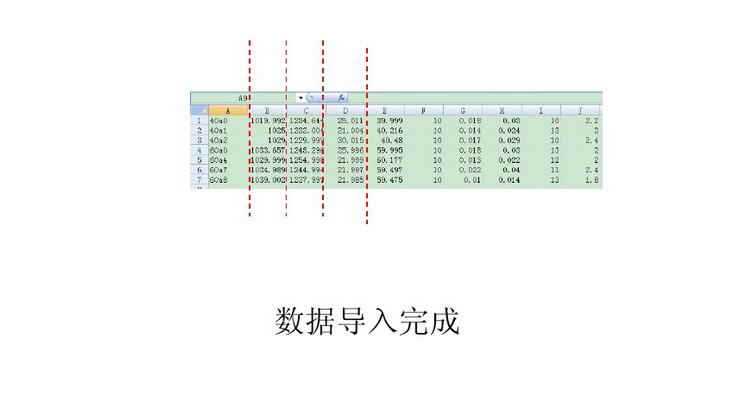

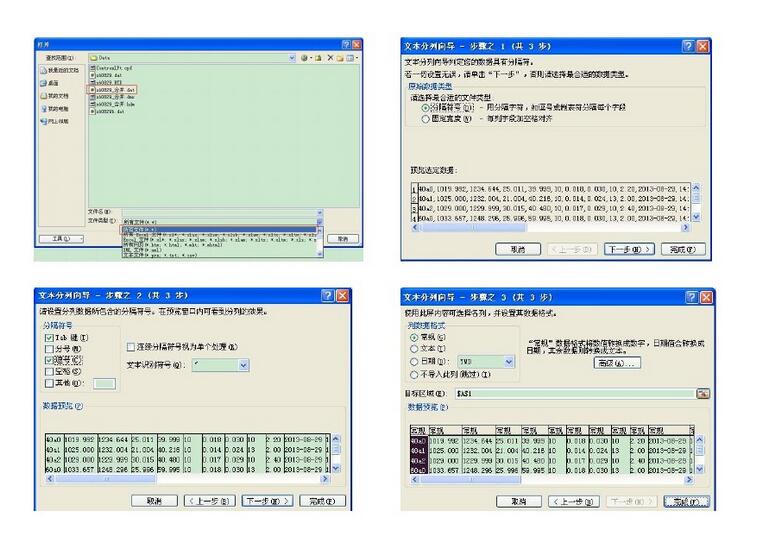

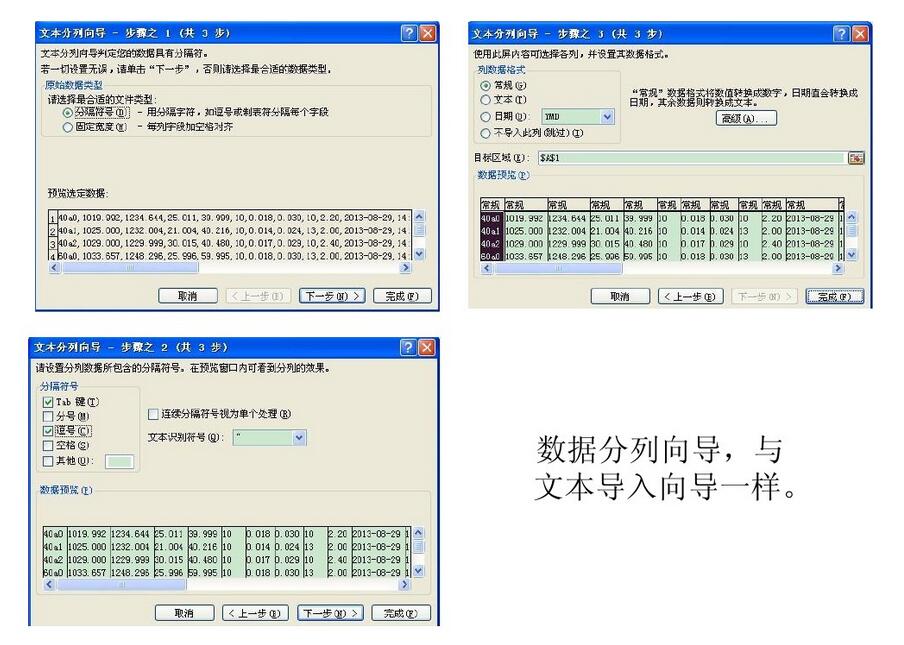

文本导入法

▌



数据编辑



第一步

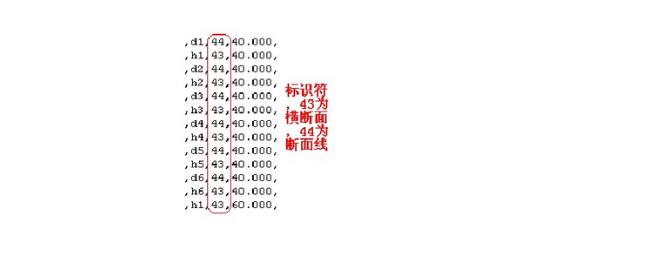

标识符编辑

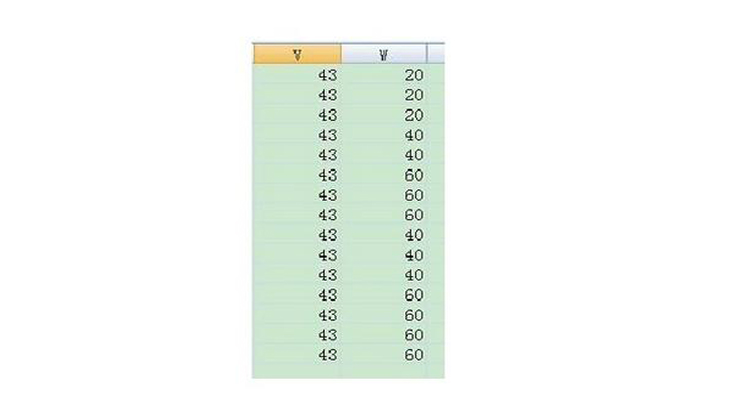

数据第V列为标识符，43为横断面放样数据，44为断面线数据，把非43修改为43即可。修改时可批量替换或下拉修改、加快速度。



第二步

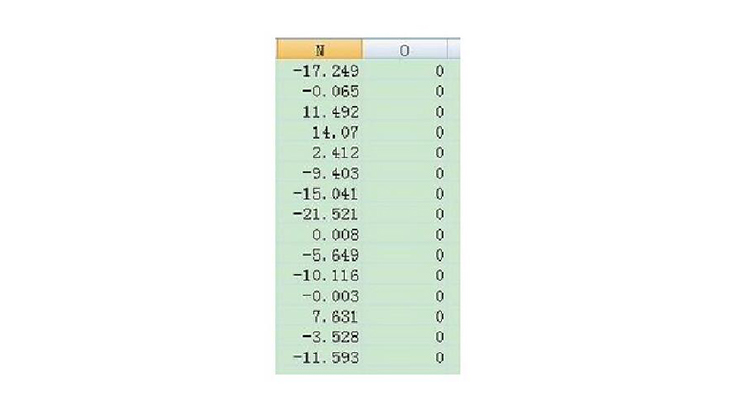

中桩偏距编辑

数据第N列为偏距，如果偏距值太大，则不被当作中心桩。由于该断面没有中心桩，则会导致该断面成果导出失败！



第六步

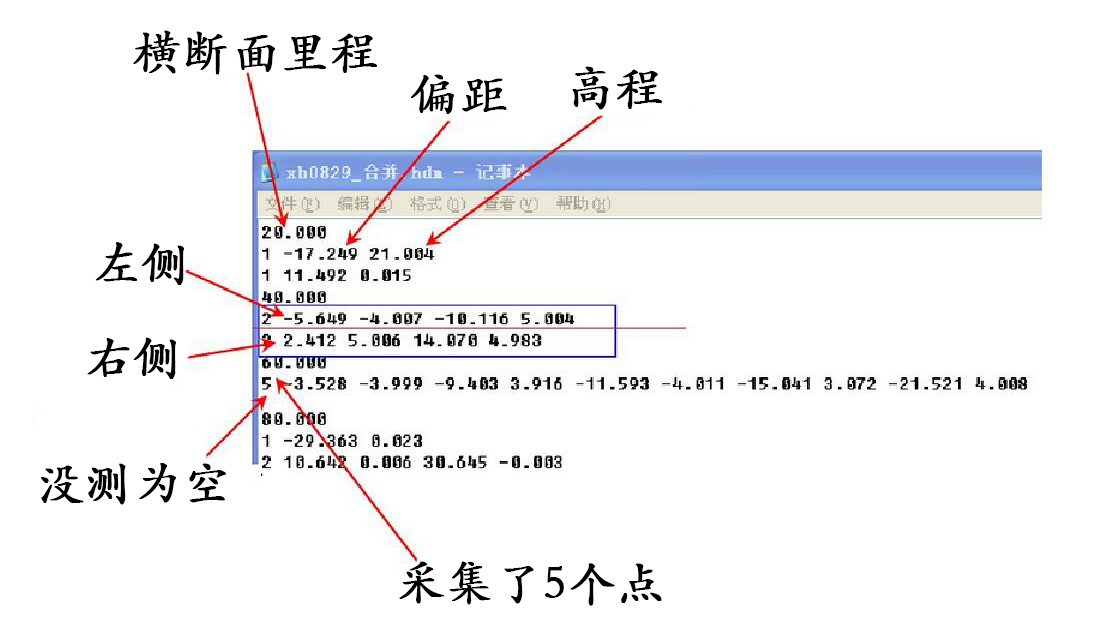

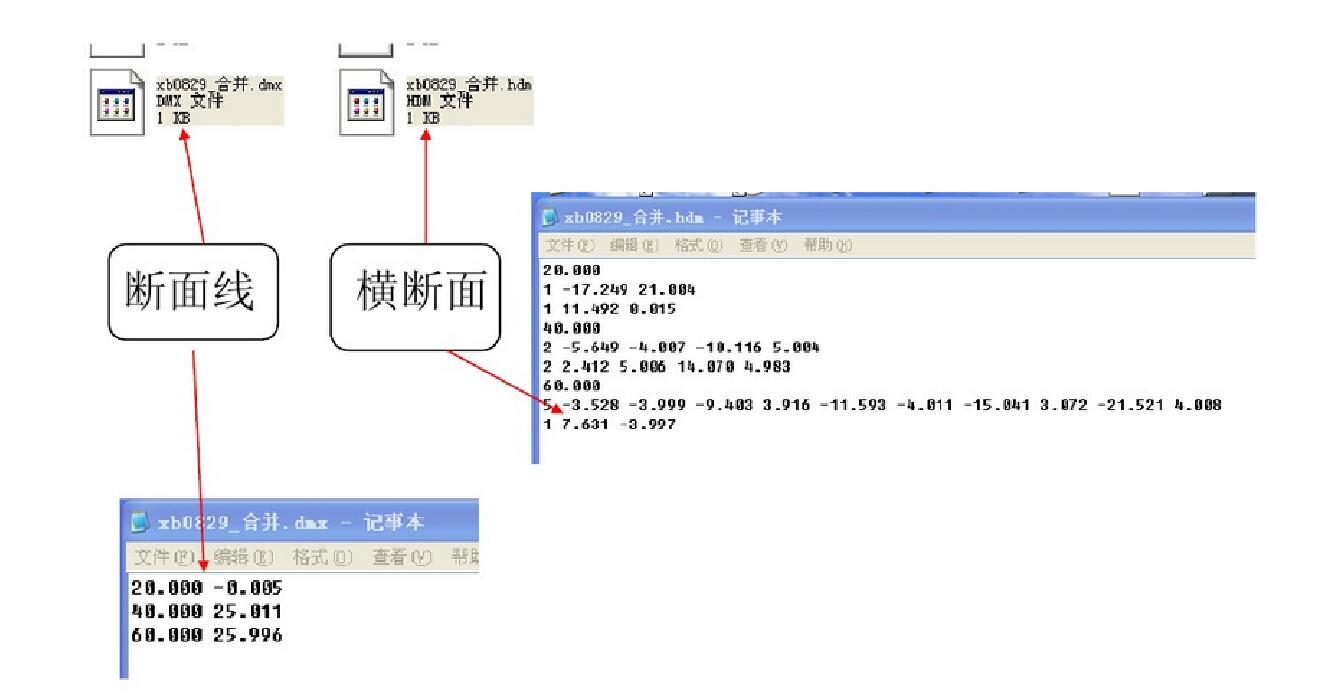

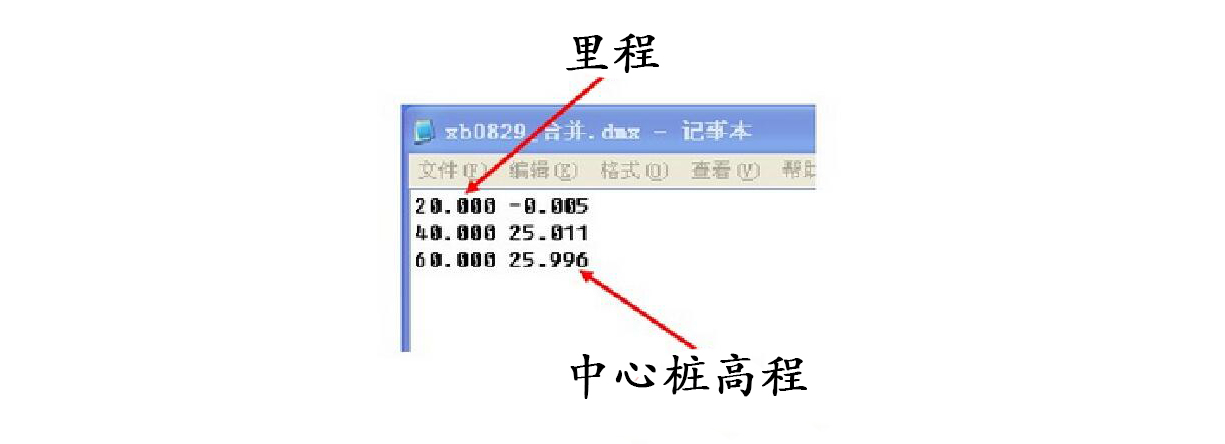

导出横断面数据



▌





▌

三鼎有T28，T66，T66v，T23T，T20T，RTK供你们选择。
