校正向导是灵活运用转换参数的一个工具。由于 GPS 输出的是 WGS84 坐标，而且RTK 基准站的输入坐标也只认 WGS84 坐标，所以大多数 GPS 在使用转化参数时的普遍方式为， 把基准站架设在已知点上，在基准站直接或间接的输入 WGS84 坐标启动基准站。



这种方式的缺点是每次都必须用控制器与基准站连接后启动基准站，这种模式在测量外业作业时在操作上会带来一定的麻烦。而使用校正向导可以避免用控制器启动基准站，可以选择基准站架设在任意点上自动启动，大大提高了使用的灵活性。



校正向导有两种途径，基站架在已知点上或基站架在未知点上，还有两种方法，输入已知点坐标直接校正，或是先采点再进行校正，下面进行一一介绍。



01



基准站架在已知点校正当移动站收到基准站架设在已知点自动发射的差分信号以后软件进行以下操作才有效。步骤依次为：

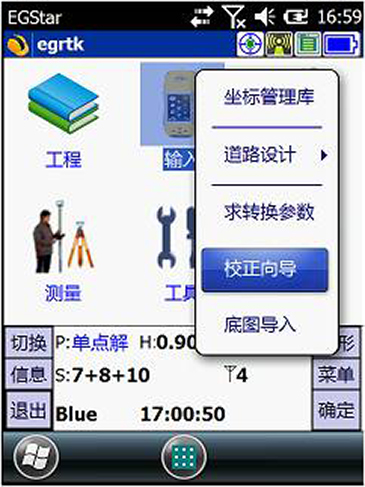

 1.在参数浏览里先检查所要使用的转换参数数否正确， 然后进入 “校正向导” ， 如图。

▲校正向导

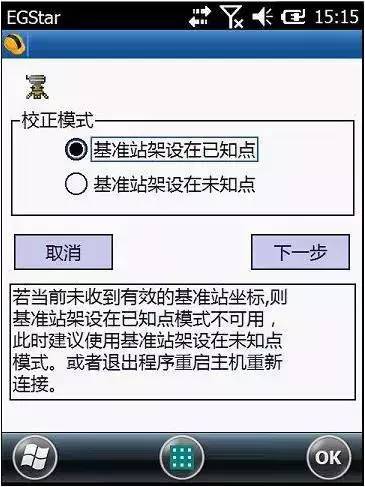

2.选择“基准站架设在已知点” ，点击“下一步”后如图所示：

▲选择校正模式

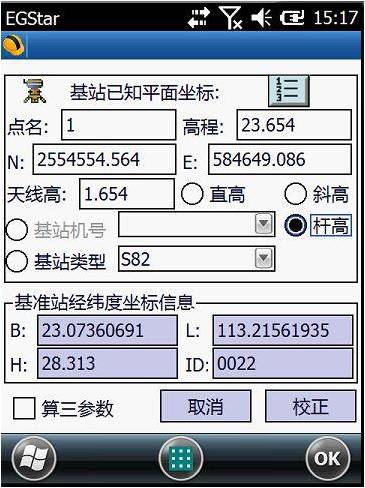

 3.输入基准站架设点的已知坐标及天线高，并且选择天线高形式，输入完后即可点击“校正” 。

▲输入基准站坐标

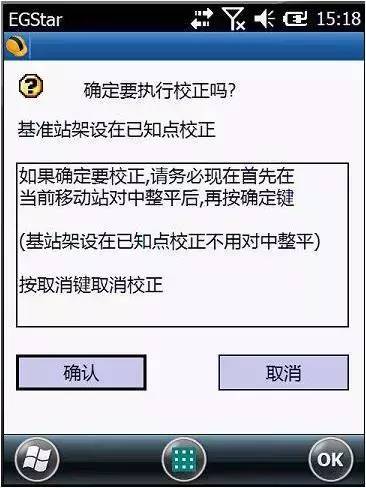

4.系统会提示你是否校正，并且显示相关帮助信息，检查无误后“确定”校正完毕。

▲校正确认



02

基准站架在未知点校正（直接校正）当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效。步骤依次为：

1.在参数浏览里先检查所要使用的转换参数是否正确，然后进入“校正向导” 。

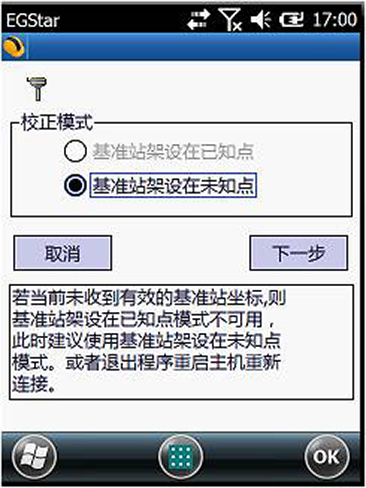

2.在校正模式选择里面选择“基准站架设在未知点” ，再点击“下一步” 。

▲校正模式选择

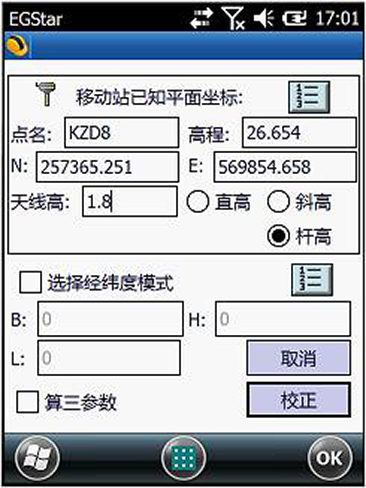

3.系统提示输入当前移动站的已知坐标，再将移动站对中立于点 A 上，输入 A 点的坐标、天线高和天线高的量取方式后“校正” ，系统会提示是否校正， “确定”即可。通常情况下，非地方坐标系或非自定义坐标系的平面校正参数在几百米之内。

▲数据输入及校正

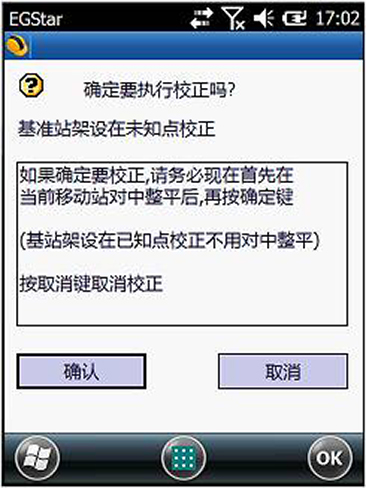

▲确认执行校正

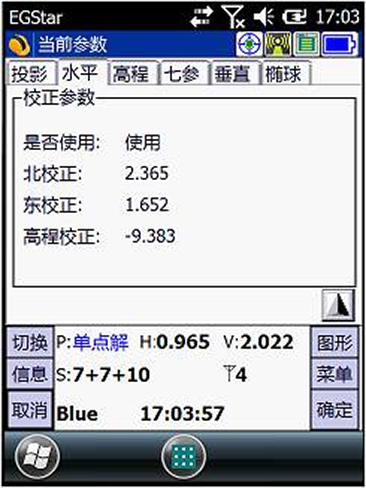

▲查看校正参数



叁基准站架在未知点校正（先采点再校正）这种方法其实和求转换参数非常相似，校正会比上面的操作更准确，预先在工程设置里面写入已经计算好的转换参数。

1.在点采集界面进行平滑存储。

2.在校正模式选择里面选择“基准站架设在未知点” ，再点击“下一步” 。

▲校正模式选择

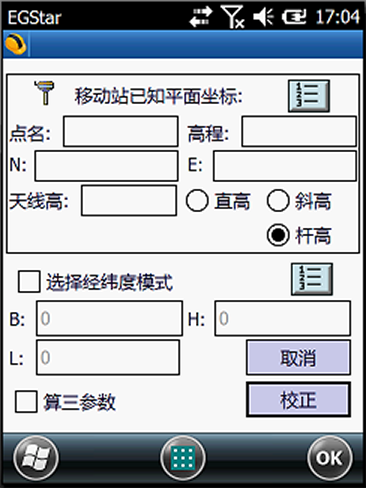

3.输入1中所采点的已知平面坐标， 勾选上 “选择经纬度模式” 点击 “” 进入 “坐标管理库”中，选择所采点的原始 RTK 坐标，点击“校正” ，此时移动站不需要对中。



▲选择经纬度模式校正
