电力GIS采集要求



空间坐标采集内容

配电杆塔：配电塔、钢杆、水泥杆。精度< 1米

输电杆塔：输电塔、钢塔。精度<3米

配电站房：开关站、环网柜、箱式，精度< 1米

配电站房：变压器、电缆分支箱，精度< 1米

地下电缆井：中心的空间坐标。精度< 0.3米



杆塔的采集要求

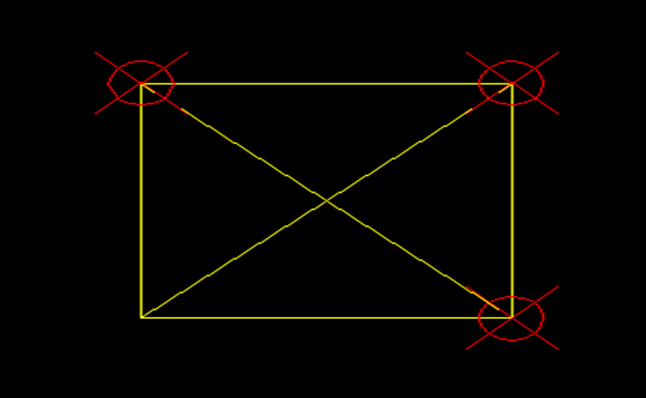

配电塔的空间坐标采集：

通常情况下，配电塔是有四个角，需采集配电塔其中三个点，来计算配电塔几何中心坐标。

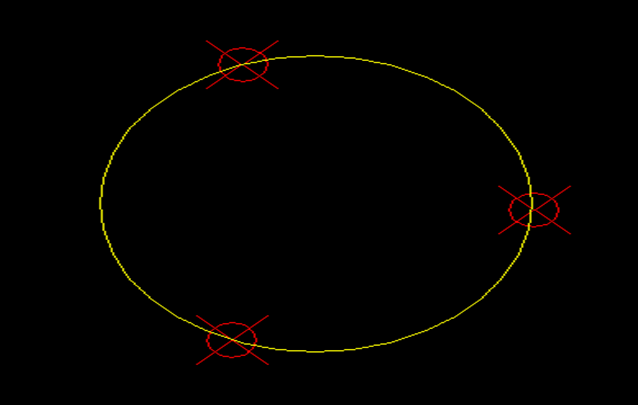

钢杆的空间坐标采集：

通常情况下，配电塔是圆形建筑，需采集配电塔其中三个点，来计算配电塔几何中心坐标。

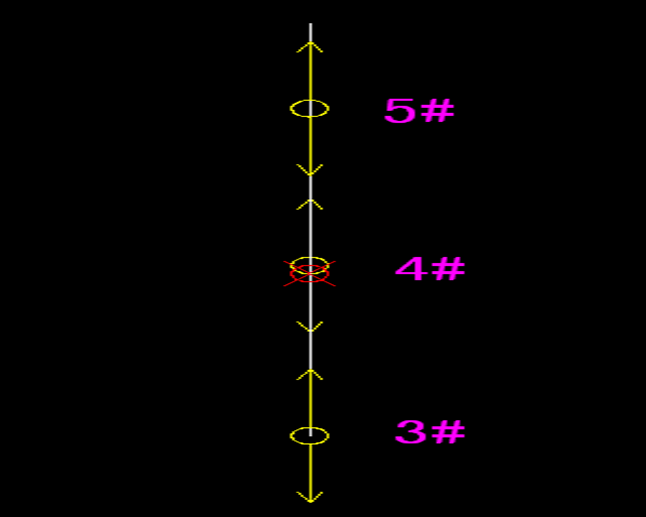

水泥杆的空间坐标采集：

直接靠近水泥杆采集一点，采集点取线路走向小号侧。

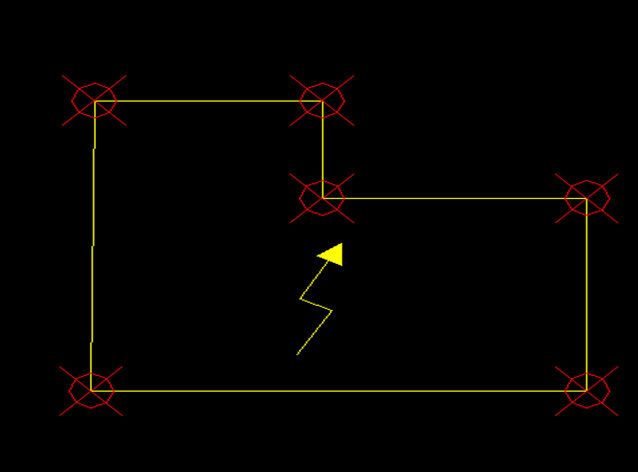

配电站、变电站采集要求

配电站、变电站空间坐标采集：采集配电站或者变电站站址每个拐点坐标，或者采集该站址所占地外围坐标。

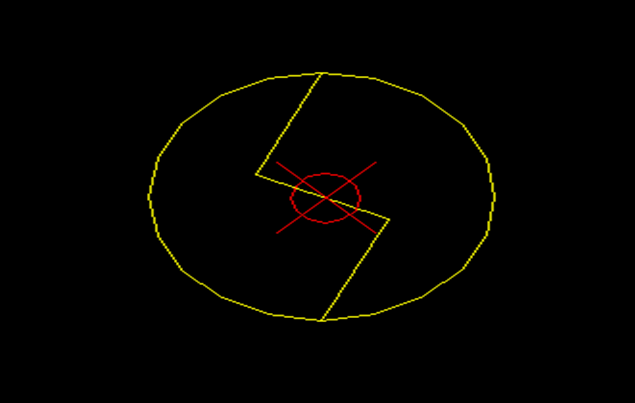

地下电缆井采集要求

地下电缆井的空间坐标采集：直接采集地下电缆井中心的空间坐标。



特殊条件下解决方案

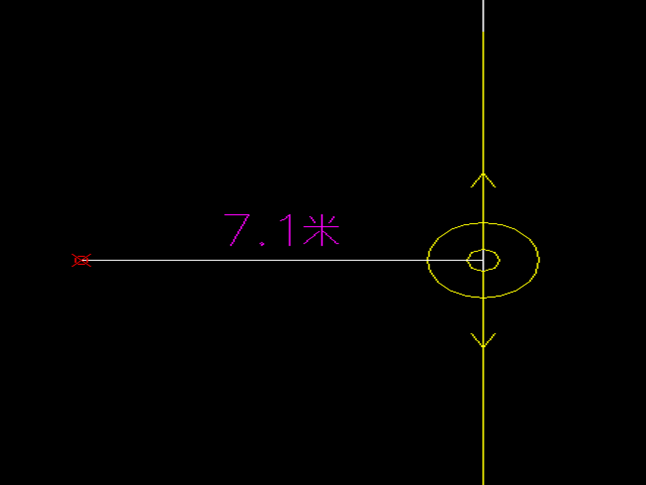

无法接近的电力设备或在电力设备下采集设备信号弱的状况时可用如下办法：

通过RTK与全站仪配合确定点坐标法。通过RTK接CORS得到CM级坐标定位，以该点作为全站仪作业的已知点，通过无棱镜作业测量电力设备坐标。



图像采集内容



1.杆塔照片拍摄要求及照片命名原则：

每个杆塔拍摄3张（分别为杆塔全貌、杆塔塔头、杆塔塔牌）照片。



杆塔全貌：要求不要拍到采集人员，照片能清晰的看到杆塔的全貌，杆塔应位于照片的中间位置，并平行或垂直照片的两侧。



杆塔塔头：要求清晰的看到完整的塔头以及塔头上的相关设备，拍摄的塔头位于照片的中间位置并平行或垂直于照片的两侧。



杆塔塔牌：要求居中，清晰，拍摄的塔牌平行或垂直照片的两侧。



照片命名：拍摄的照片需按照统一规范进行命名。



2.配电站房拍摄要求:

每个站房拍摄1张能清晰看到配电站房的全貌照片（站房全貌），1张能清晰看到配电站房铭牌的照片（站房铭牌）。



注：

站房无铭牌的请专工确认名称或根据线路图来确定名称。

配电站房全貌：要求清楚的看到站房的全貌，站房位于照片的中间位置，站房的边缘应平行或垂直于照片的两侧。



配电站房铭牌：要求拍摄的配电站房铭牌位于照片的中间位置，照片应清晰并且配电站房铭牌边缘应平行或垂直于照片的两侧



照片命名：拍摄的照片需按照统一规范进行命名。



3.检查井/工井拍摄要求

拍摄1张能清晰看到检查井/工井井盖全貌的照片，井盖所占范围应至少为其照片面积的三分之一，检查井/工井井盖位于照片的中间位置，照片顶部应于检查井/工井的现场实际北方向保持一致.
