功能概述

数字城管数据采集软件主要实现城市部件数据采集、现场数据表格管理、拍照、部件普查等外业工作，数字城管数据采集模块详细功能要求如下所述。

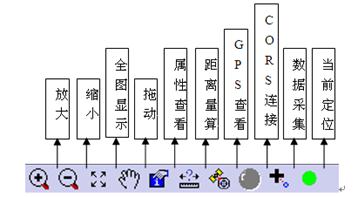

图形漫游功能

包括：放大、缩小、全局、拖动、属性查看、距离量算、GPS信息查看、CORS设置、数据采集、当前定位等功能。



信息显示窗口

信息显示窗口主要用于位置定位、坐标查看、地图服务等。主要包括：指北针、比例尺、信息窗口。

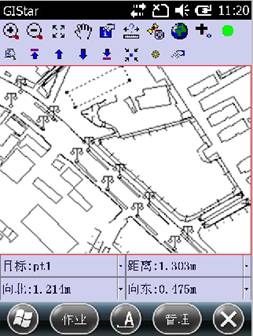

属性查看功能

包括点选、框选查看点状、线状、面状城市部件属性，浏览图层要素属性等功能。

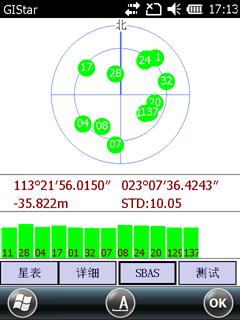

GPS设置

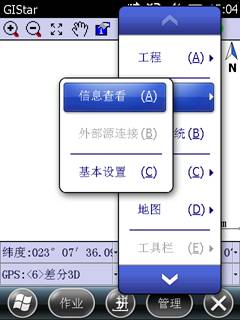

信息查看管理→GPS→信息查看



2.1.5 地图管理





管理→图层→图层管理

选择“图层管理”，进入配网GIS采集软件图层管理界面。

点击“添加”，选择需要加载的影像数据、或是其他GIS数据、矢量数据等。

图层加载格式为：.gcp、.shp、.tab、.dxf、.dat格式。其中.gcp为南方影像数据处理格式，.shp为ArcGIS数据格式，.tab为Mapinfo数据格式，.dxf为绘图交换文件。图层可以进行多个层次的叠加。



图层的叠加顺序：

栅格图层置于所有图层的最底层；

矢量面图层置于栅格图层之上；

矢量线图层置于矢量面图层之上；

矢量点图层置于所有图层的最顶层。



数字城管GIS采集要素

作业→数据”包括要素查看、坐标查看、坐标刷新、统计分析和静态文件五个子菜单项，其中“要素查看”和“坐标查看”请分别参照“要素查看”和“坐标查看”操作。



数字城管GIS数据采集

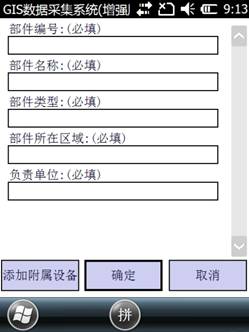

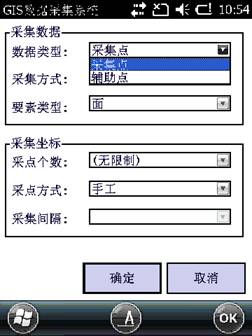

进入采集界面。当精度达到要求，自动显示出要素状态。单击“确定”，在弹出界面中可以进行采集要素设置和采集坐标设置。





数字城管GIS数据输出

数据输出包括：数据文件输出和轨迹文件输出。

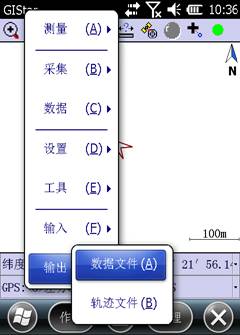

作业→输出→数据文件。

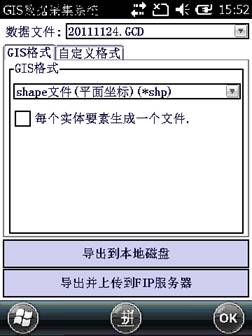

选择“数据文件”，弹出数据文件输出对话框。

原始数据文件为当前工程下的数据文件，选择需要导出的数据文件后。在GIS格式中选择输出格式，采集软件默认格式为ArcGIS数据文件shp文件，在输出shp文件时，可视具体情况选择“每个实体要素生成一个文件”。如选择“导出到本地磁盘”，则选择需要的导出位置后，点击“导出”完成数据导出。若选择“导出并上传到FTP服务器”，则在图中FTP的相关信息后点击“开始”进行数据导出。

也可以选择其它GIS格式，如dxf、kml、kmz文件。当然，用户还可以在“自定义格式”选项卡中自定义需要格式如csv、dat、txt等。



数据字典软件

在采集GIS数据时，为了在采集元素的空间坐标信息的同时，采集其它的属性信息，可以在GIS软件中新建工程时，选择使用数据字典。一个设计合理的数据字典有有助于提高采集GIS数据的工作效率。而数据字典编辑器就是专门为GIS软件生成和修改数据字典的软件。根据业务的实际需求，可以在数据字典编辑器中增加所需要的各种要素及其属性，并设置必填属性、不可更改属性以及增加附加属性等。



室内测距功能

数字城管作业过程中会遇到室内作业，在无GNSS卫星定位的室内，可用测距配件进行测量，如下图所示。



图形和数据要求

作为一个城市部件信息系统采集的数据，要直观地再现现实世界中的城市部件，首先要建立清晰明了的基本城市规划图和城市部件图形图像处理系统，再讲外业采集的数据导入到该系统中来进行数据编辑，最后到成图和存储。

城市部件信息管理系统中设计专门的规划图和部件示意图，主要处理以前已有的各种格式的地图和已经采集处理的城市部件图。处理的图形包括常见的矢量数据格式如ARC/INFO、MapInfo、AUTOCAD等的数据。



性能需求

对于数字城管数据采集系统而言，必需在以下两个方面达到相应的性能要求：



可操作性强

系统操作人员拥有很好的专业知识和技能，但是对于高度集中的数字化系统接触不是很多，特别是大家一起使用，有一定的实施困难。客观要求系统的可操作性强，可以在一定操作上使用简单的向导和提示。



图形图像信息处理能力

数字城管信息平台要处理大量的基础地理信息、矢量图形信息、文档资料信息等，因此，信息平台必须具备对空间信息的处理、压缩存储和解压等处理能力。
