针对移动站和基站来说，有三种模式：电台、网络和外置。



电台是设置移动站电台模式，移动站通过电台模块来接收基站发过来的差分信号。



网络是设置移动站网络模式，移动站通过网络模块利用手机卡连接互联网，接收网络差分信号。基站是基站通过网络模块上网来传送差分信号。类似于手机上网功能。



电台是设置移动站电台模式，移动站通过电台模块来接收基站发过来的差分信号。



外置是主机外接部件，主要应用是基站外接电台，还有移动站的外接手机或其他仪器的模式。



在手薄连接主机的状态下可以点选这几种模式来改变主机的数据链。



今天我们主要讲讲网络与电台这两大功能如何操作？



网络中继功能

即主机把接收到的网络信号，通过内置电台转发成电台信号分享给其他移动站，这时只要在北极星X3工业手簿主机中插入一张手机卡即可。

只有当软件连接上以网络为数据链的主机时此菜单才显示。一般来说，移动站参数第一次设置完成后，如果以后还是用相同的参数只需按电源键启动GPS主机，主机可以自动连接上，或是直接进入网络配置菜单点击连接。



操作：配置→网络设置进入如下图所示网络设置界面



然后进入设置→主机设置→网络设置→点击增加→输入X3需要连接CORS的参数信息（包含地址、端口、用户名、密码、接入点等）。

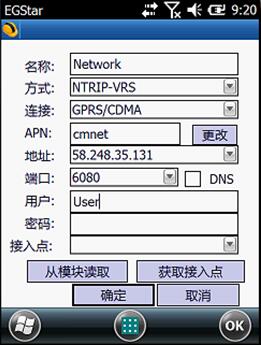

如图所示：“从模块读取”功能，是用来读取接收机保存的上次使用的“网络连接”设置的信息。



读取成功后，会将上次的信息读出并显示到输入栏，以供检查和修改。如图：依次输入相应的网络配置信息。

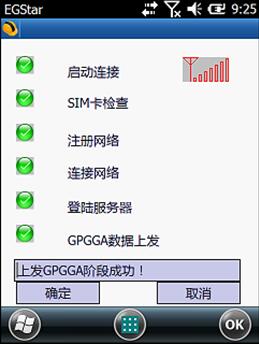

输入完CORS信息后我们点击确定，提示网络设置成功后自动返回到网络设置界面。点击连接，如图所示：

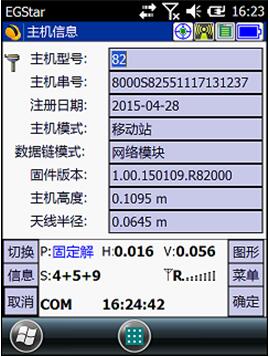

待六项全部打勾，提示GPGGA数据上发成功后，主机接收到CORS的差分信号得到固定解，这时我们再进入配置→主机设置→网络设置→启动电台路由、如图所示：





主机会根据程序步骤一步一步的进行拨号连接，下面的对话分别会显示连接的进度和当前进行到的步骤的文字说明。连接成功，上发GGA之后点“确定”，进入到工程之星初始界面。





注意：

对于NTRIP-VRS模式，如果有密码限制的情况下，一组账号和密码只能供任意的一台机子来使用，不能同时使用于2台或是2台以上的机子。如果采用专网专卡或者CDMA连接方式，APN要根据实际情况进行设置。



电台中继

主机移动站电台模式作业下，通过开启电台中继功能转发给其他移动站，从而达到更远的作业距离



先将X3设置成移动站电台模式模式。

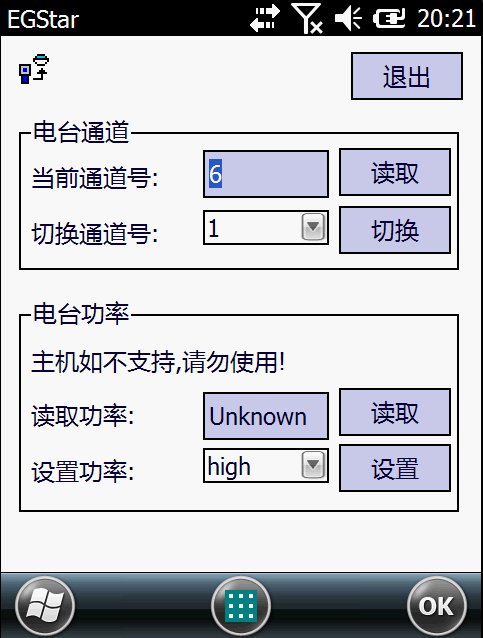

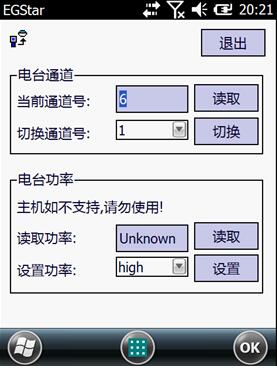

在移动站电台模式下，开启电台中继功能，进入入配置→主机设置→电台设置、进入电台设置界面，如图所示：





从切换通道号的下拉框选中要切换的通道后点击“切换”，几秒中后当“当前通道号”显示为要切换的通道号时，表示电台通道切换成功，否则会出现“连接超时”提示。出现“连接超时”提示时再重复以上操作即可。



设置好电台通道后，在主界面中的指示信号强弱的信号条前方将显示通道号。



注意

通道号的范围为1-8，如果在一个地区的基准站数量比较多，经常收到其他基站的数据，就需要使用仪器之星软件对电台进行通道频点的设定，才能保证各基准站能正常的工作。
