高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。



轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：

30m＜H≤60m时，10mm；

60m＜H≤90m时，15mm；

90m＜H 时，20mm。



高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。



一、外控法

 外控法是在建筑物外部，利用三鼎DT-02NL经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。



具体操作方法如下：

01

在建筑物底部投测中心轴线位置

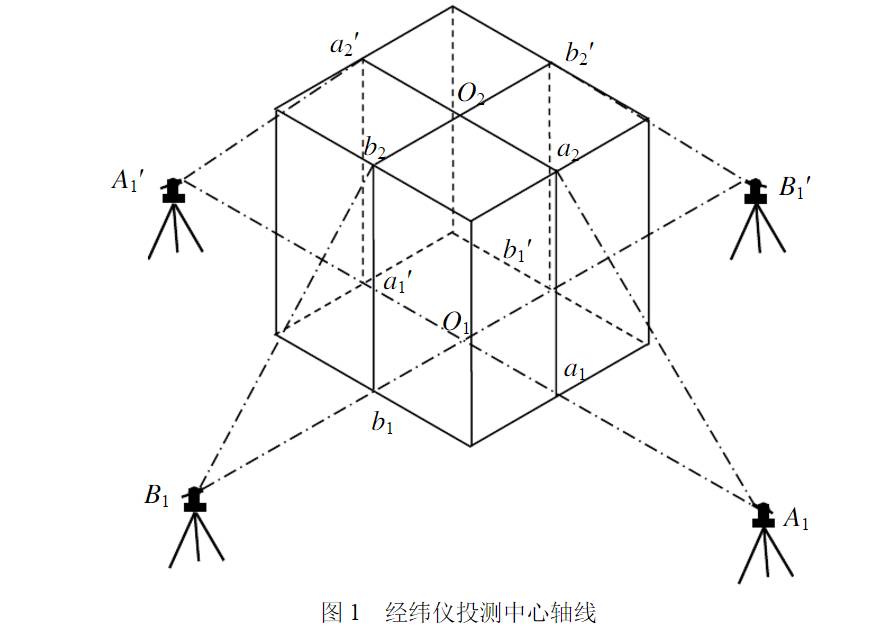

高层建筑的基础工程完工后，将三鼎DT-02NL经纬仪安置在轴线控制桩A1和A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图1中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。

02

向上投测中心线

随着建筑物不断升高，要逐层将轴线向上传递，如图1所示，将三鼎DT-02NL经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图1中的a2、a2′、b2和b2′。



03

增设轴线引桩

当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。



具体作法是：

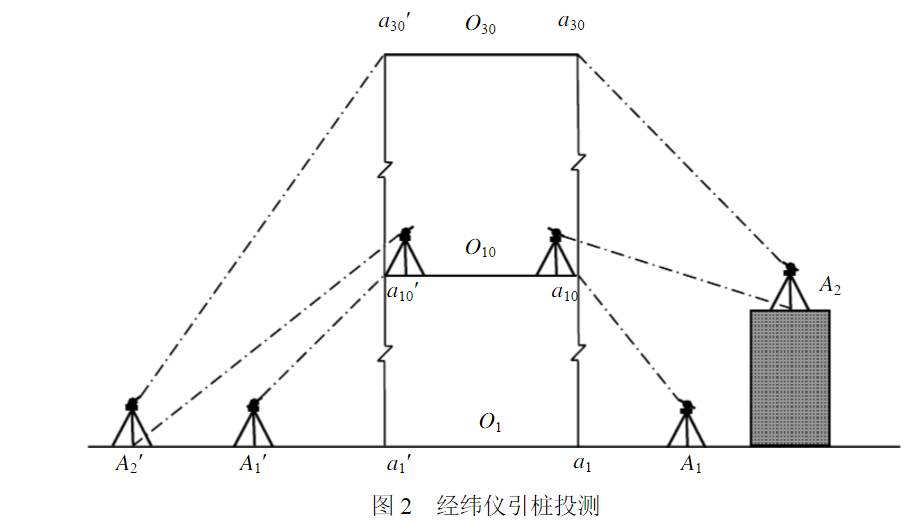

1.将三鼎DT-02NL经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a10a10′上，如图2所示。

2.瞄准地面上原有的轴线控制桩A1和A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2′点，并用标志固定其位置，A2、A2′即为新投测的A1A1′轴控制桩。

3.更高各层的中心轴线，可将经纬仪安置在新的引桩上，按上述方法继续进行投测。



二、内控法

内控法是在建筑物内±0平面设置轴线控制点，并预埋标志，以后在各层楼板位置上相应预留200mm×200 mm的传递孔，在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层，如图4所示。



01

内控法轴线控制点的设置

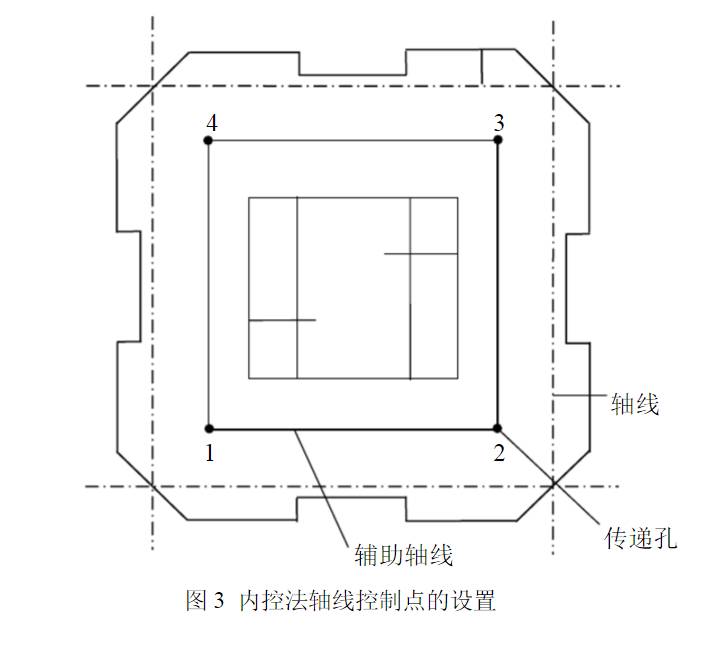

在基础施工完毕后，在±0首层平面上，适当位置设置与轴线平行的辅助轴线。辅助轴线距轴线500～800mm为宜，并在辅助轴线交点或端点处埋设标志。如图3所示。



02

吊线坠法

吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。这种方法一般用于高度在50～100m的高层建筑施工中，锤球的重量约为10～20kg，钢丝的直径约为0.5～0.8mm。投测方法如下：

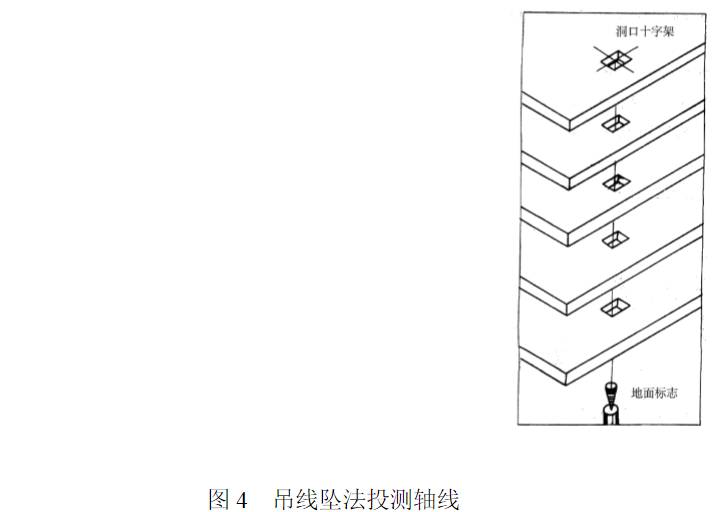

如图4所示，在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。



此时，十字架中心即为轴线控制点在该楼面上的投测点。  用吊线坠法实测时，要采取一些必要措施，如用铅直的塑料管套着坠线或将锤球沉浸于水(或油)中，以减少摆动。



03

激光垂准仪法



（1）三鼎ML-401激光垂准仪简介

广泛用于高层建筑、高塔、烟囱、电梯、大型机构设备的施工安装。一般在每个楼层中间预留一个小孔，将控制点引到楼下，架设垂准仪，严格整平，打开激光，这样在楼层上面方便建站及放线；



（2）激光垂准仪投测轴线 ，其投测方法如下：

  1）在首层轴线控制点上安置激光垂准仪，利用激光器底端（全反射棱镜端）所发射的激光束进行对中，通过调节基座整平螺旋，使管水准器气泡严格居中。

  2）在上层施工楼面预留孔处，放置接受靶。

  3）接通激光电源，启辉激光器发射铅直激光束，通过发射望远镜调焦，使激光束会聚成红色耀目光斑，投射到接受靶上。

  4）移动接受靶，使靶心与红色光斑重合，固定接受靶，并在预留孔四周作出标记，此时，靶心位置即为轴线控制点在该楼面上的投测点。
