管线测量
地下管线点测量是在管线点探查作业完成后，由探查工序提供一份1:500探查草图，图上标注有探查点号、管线走向、位置及连接关系等，作为开展管线测量的依据。
地下管线点的平面位置连测，应使用全站仪，以数据采集、导线串测法或极坐标法进行。在采用导线串测法时，其精度和技术要求按《城市地下管线探测技术规程》中III级导线精度要求执行；当采用极坐标法时，测距边不得大于100m，定向边宜采用长边。
工作范围
地下管线施测前，应收集测区范围内已有的控制测量资料，地下管线现况调绘资料和1:500数字化地形图等。
工作内容主要包括：
1.已有资料的收集；
2.地下管线探测与调查；
3.地下管线测量。
地下管线的探查以实地调查为主要手段进行工作，内容包括：
1.探明地下管线的平面位置；
2.高程；
3.走向；
4.规格等。
人员及设备
为确保各项工作保质保量地按时完成，及时的做好质量检查工作，确保各项技术指标满足《标准》的要求。施工人员及设备安排如下：
1、人员：投入测量调查组1个，组长1人，调查测量员3人，内业人员1人，共5人。
2、设备：三鼎新722R4L 1台，三鼎DS32水准仪1台，计算机1台。
管线测量——推荐使用三鼎新STS-722R4L
地下管线测量采用全野外数字化采集的方法进行，采集所探测地下管线点数据及修测地形图，可由三鼎新722R4L全站仪观测、内存记录一次性完成。
将调查、测量的坐标数据、边角数据和其他数据录入电脑，并成图。建立地下管线数据库，并在管线数据库的基础上输出各种管线图和成果表。并对资料进行整理归档。
详情 ↓

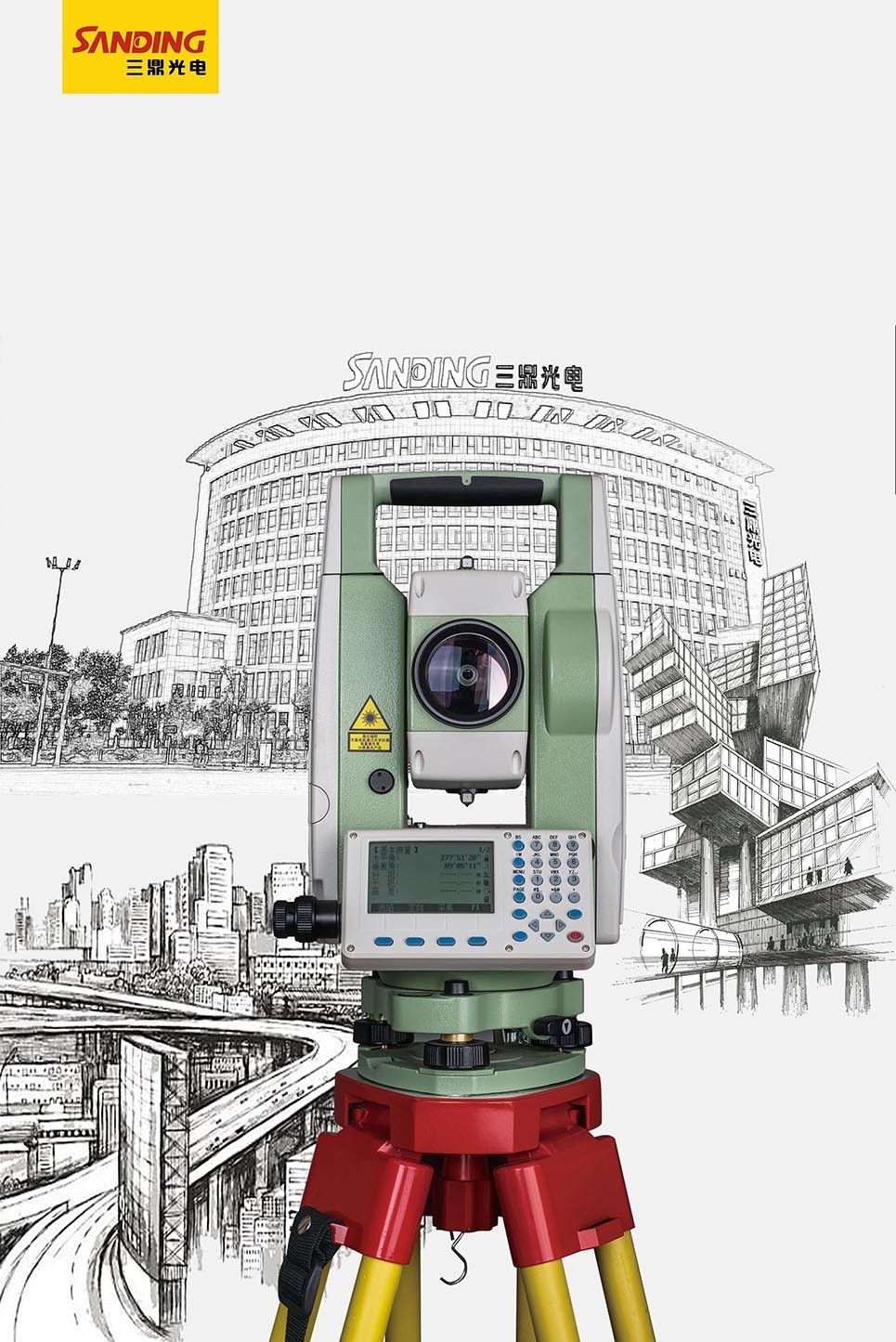

3月份，让我们期待着新722R4L的到来
技术参数
仪器型号：新STS-722R4L
上市：2017.3.20.
最大距离单棱镜：5.0km
免棱镜：400m
有棱镜精度：2+2ppm
免棱镜精度：5+2ppm
测角精度：2"
新增技能：管线测量相关应用
地下管线点的数据采集及编码：各种管线点可由新三鼎722R4L全站仪直接测量，由其直接记录各种数据。在下个月的正式篇里，我们将正式介绍三鼎新722R4L的极坐标放样在管线测量中的应用。
新722R4L 数据采集操作
在测量过程中，所有管线点均是全野外数字化采集，隐蔽点以“＋”字为中心，明显点以井盖中心为中心观测，测量时将有气泡的棱镜杆立于管线点上，并使气泡严格居中，以保证点位的准确性。
每一测站均对已测点进行站与站之间的检查，记录其两次结果的差值作为检查结果，确保控制点和定向的正确性。
操作：

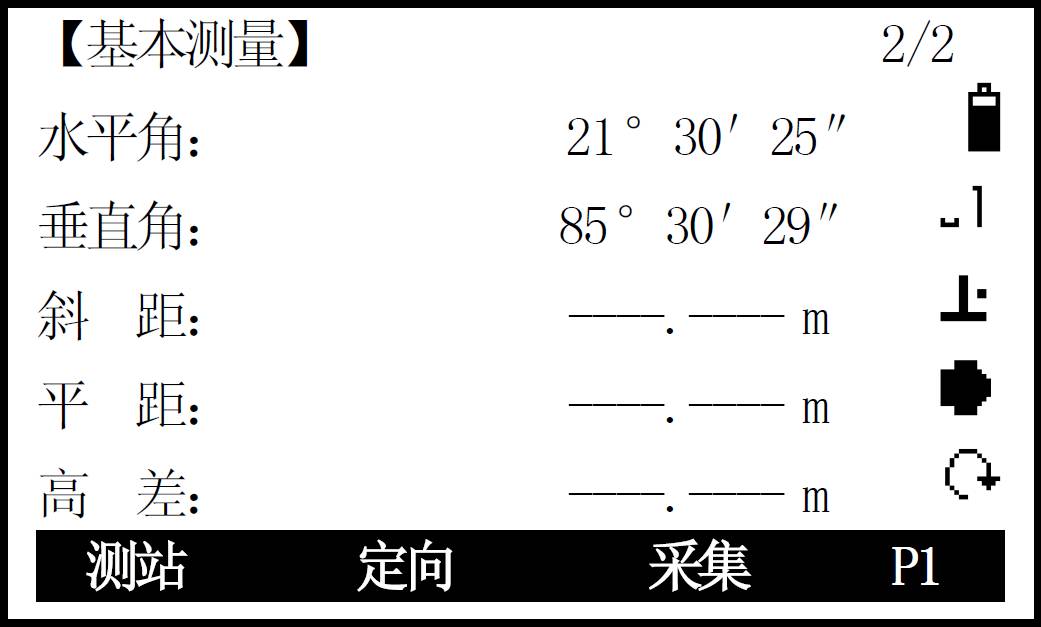

在基本测量[P1]功能中按F3[ 采集]

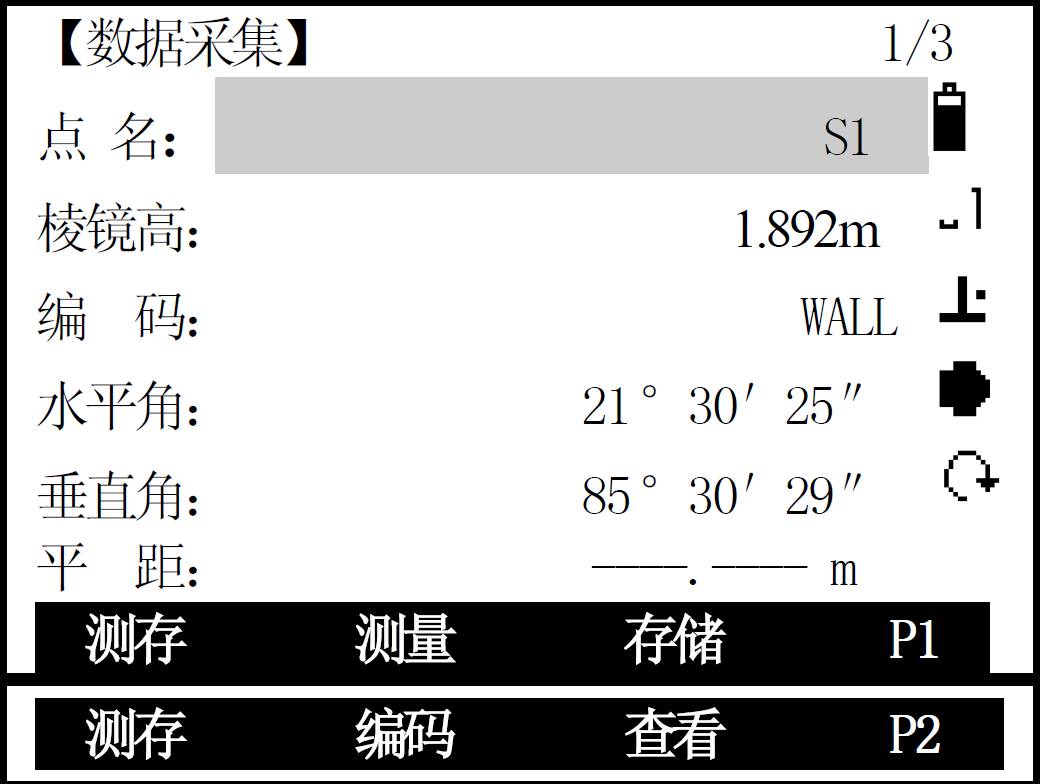

进入数据采集页面，
●在此界面中可以用上下导航键移动光标分别对点名、棱镜高和编码进行编辑。
●在此界面还显水平角、垂直角和平距。
●在此界面按[菜单]键可设置测站、定向和距离偏心。

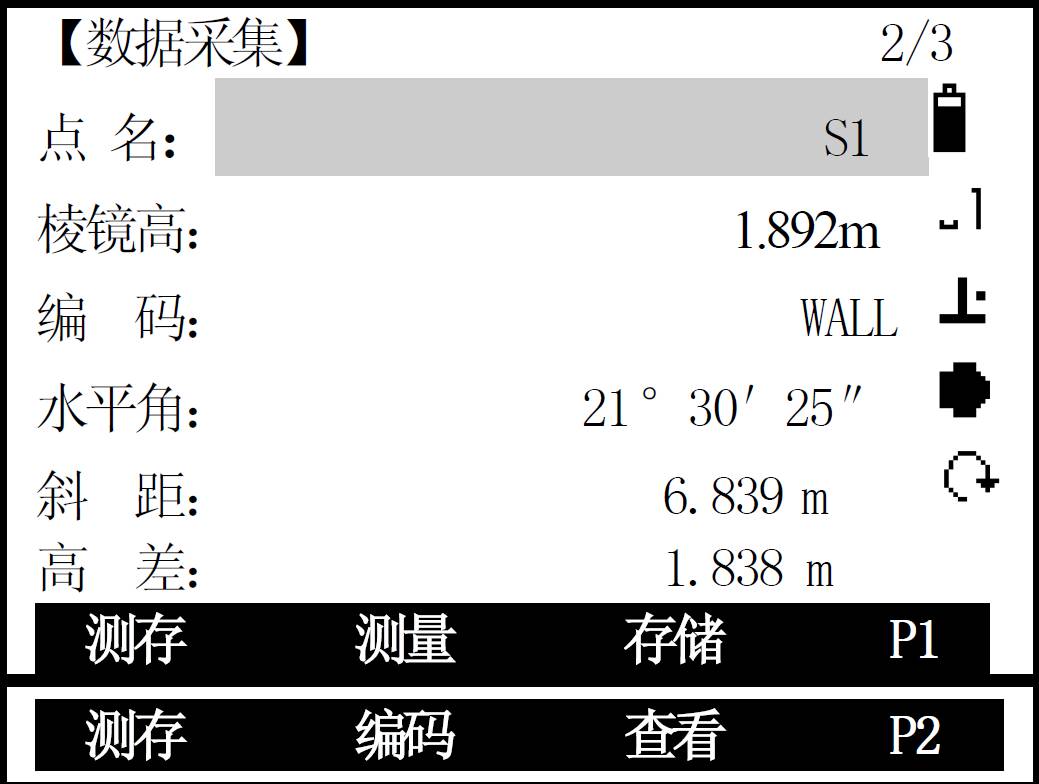

按[翻页] 进入下图“2/3”
显示水平角、斜距和高差。

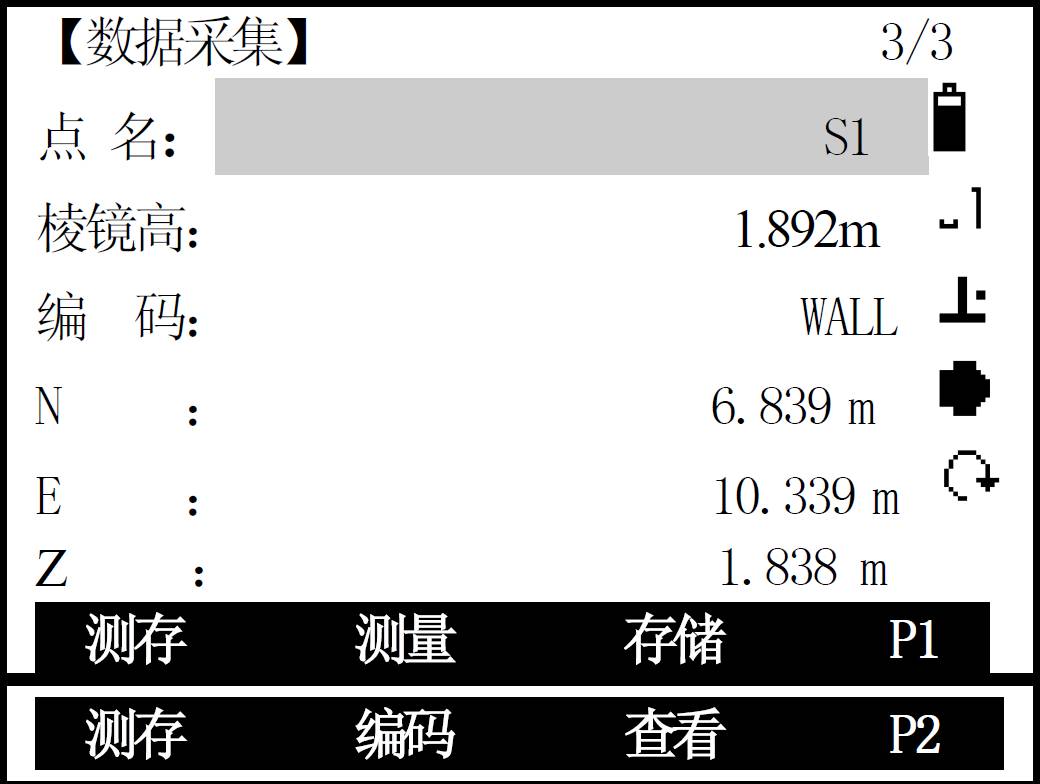

按[翻页] 进入下图“3/3”
显示N(北坐标)、(东坐标)、Z(高程)。
编码功能：
数据采集功能中除了能直接编辑编码外，还能通过编码文件调用编码。
可以直接输入编码，也可以按F2[编码]，进入编码列表中调用。

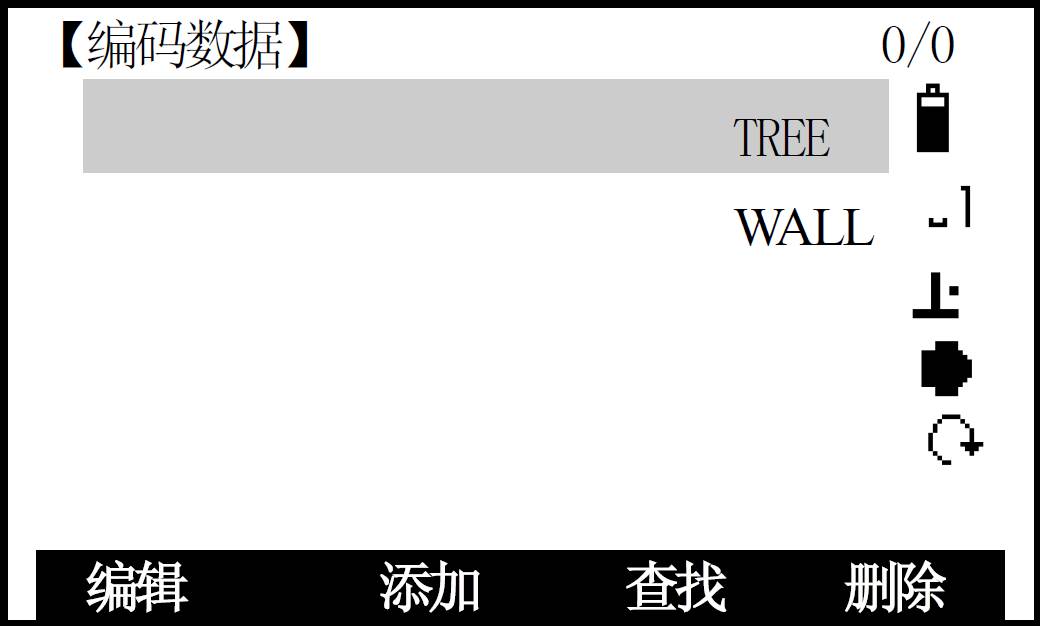

按F2[编码] 进入下图
用上、下导航键选择编码，按ENT键确定；左、右导航键翻页查找。
其他注意事项
1.质量保证措施
1、测量作业的各项技术按相关规范进行。
2、测量人员全部持证上岗，并做好班前技术交底。
3、进行场地的测量仪器设备，必须检定合格后且在有效期内标识保存完好。
4、业主提供的施工图，测量桩点等必须经过核算校核，才能成为测量依据。
5、加强现场内的测量桩点保护，所有桩点均明确标识，防止用错。
6、严格执行“三级检查制度”在作业组全部完成外业之后，对本工程进行全面检查验收。
2.安全管理
1、所有工作人员必须熟悉本岗位的安全保护规定，做到安全生产。
2、开工之前必须有针对性地组织好安全教育工作。
3、需要上路做业施工人员必须穿好安全标志服，遵守交通规则。
4、对排污管道、燃气进行调查施工时，要注意有毒、有害气体，发现异常要采取保护措施方可作业。
5、严格禁止在易燃、易爆管道上进行直接法和充电法作业。
6、进行钎探时，必须用探测仪对钎探点及周围进行探测扫描，确认无电缆时才能进行作业。
7、打开窨井盖作业时，井口必须有专人看管，调查完毕必须盖好井盖。
8、外业作业时使用的设备、图纸、资料等不准离人，谁使用谁保管谁负责。
9、所有设备必须定期检验，随时保养。
最后提交成果与资料
1、地下管线成果表（含电子版）。
2、1:500地下管线图（含电子版）。
