性能特点



安全稳定

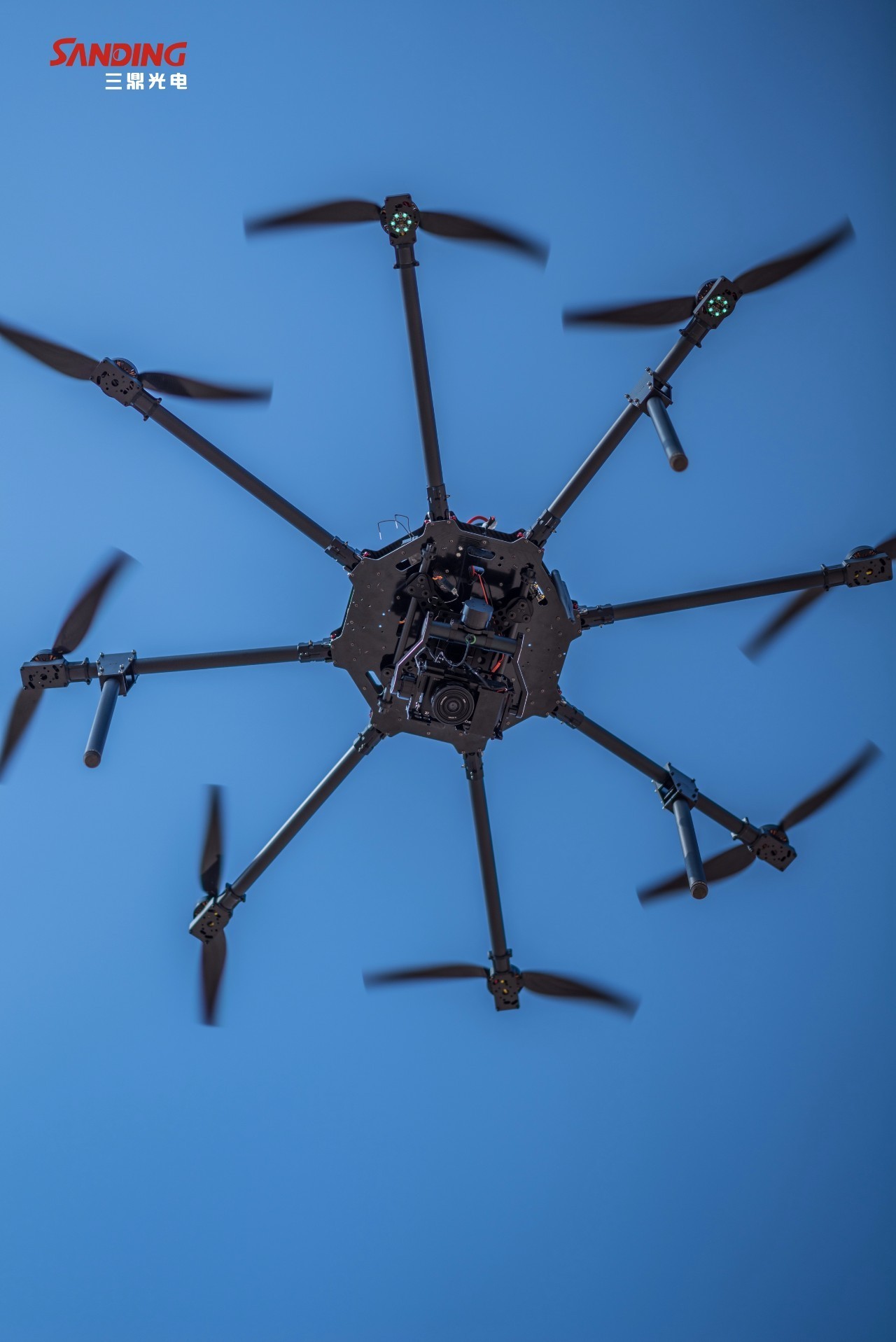

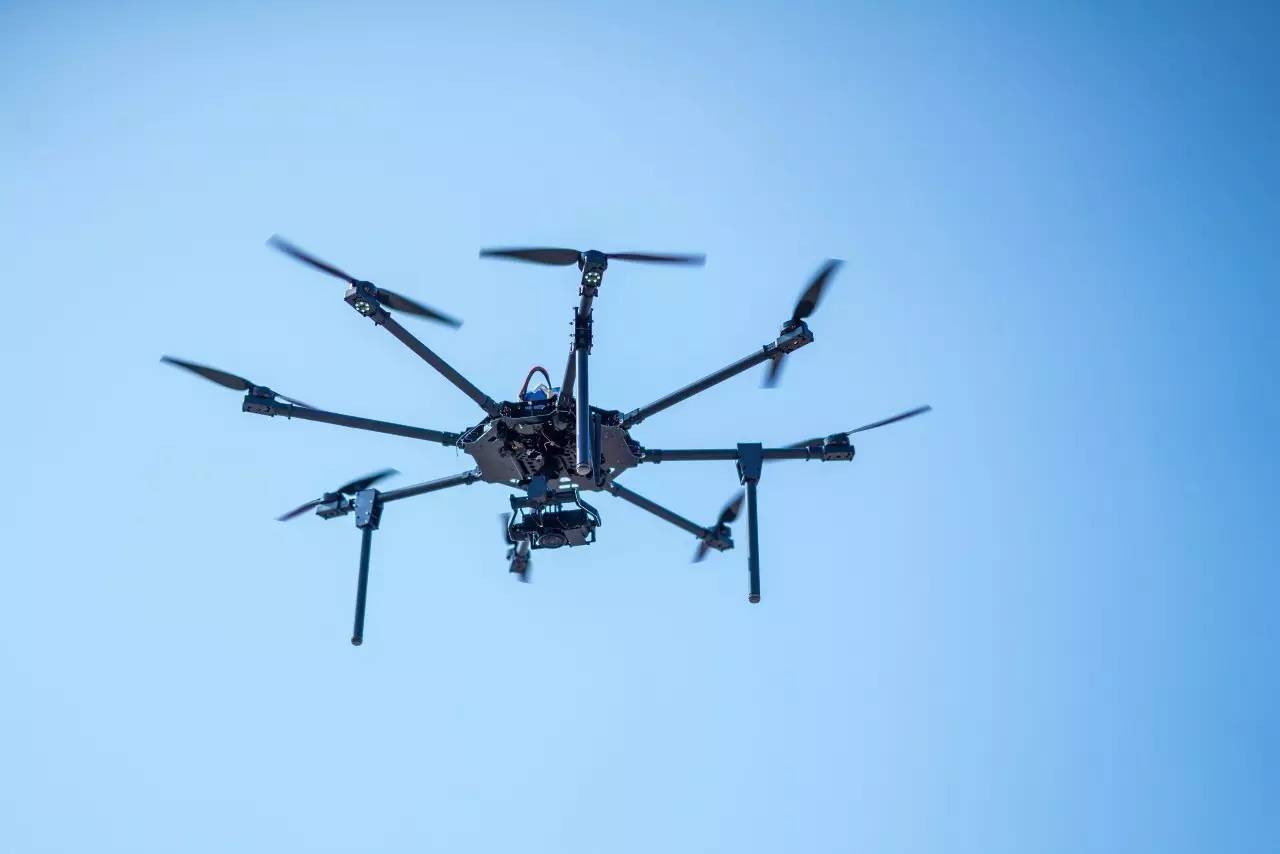

V型八旋翼设计，采用碳纤维复合材料，确保机身结构强度和刚度，同时大幅减轻重量。

高效

采用高效碳纤维复合浆液叶，专业定制无刷电机，提供更高效的能量装换。

便携

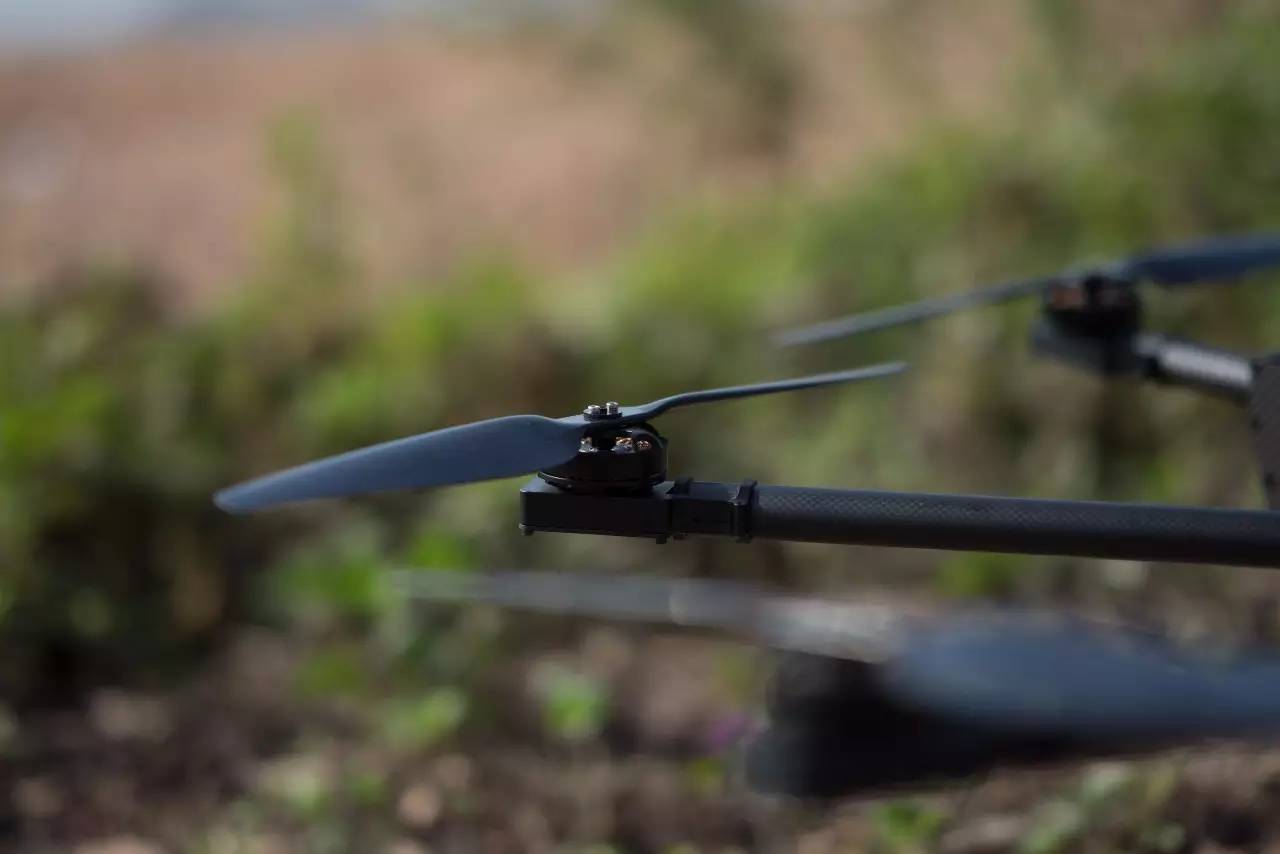

机臂采用伞折设计、配合快拆桨，可使整机运输体积最小化，方便运输携带。

易用

人性化设计的软件硬件系统，带来更简洁的操作体验。

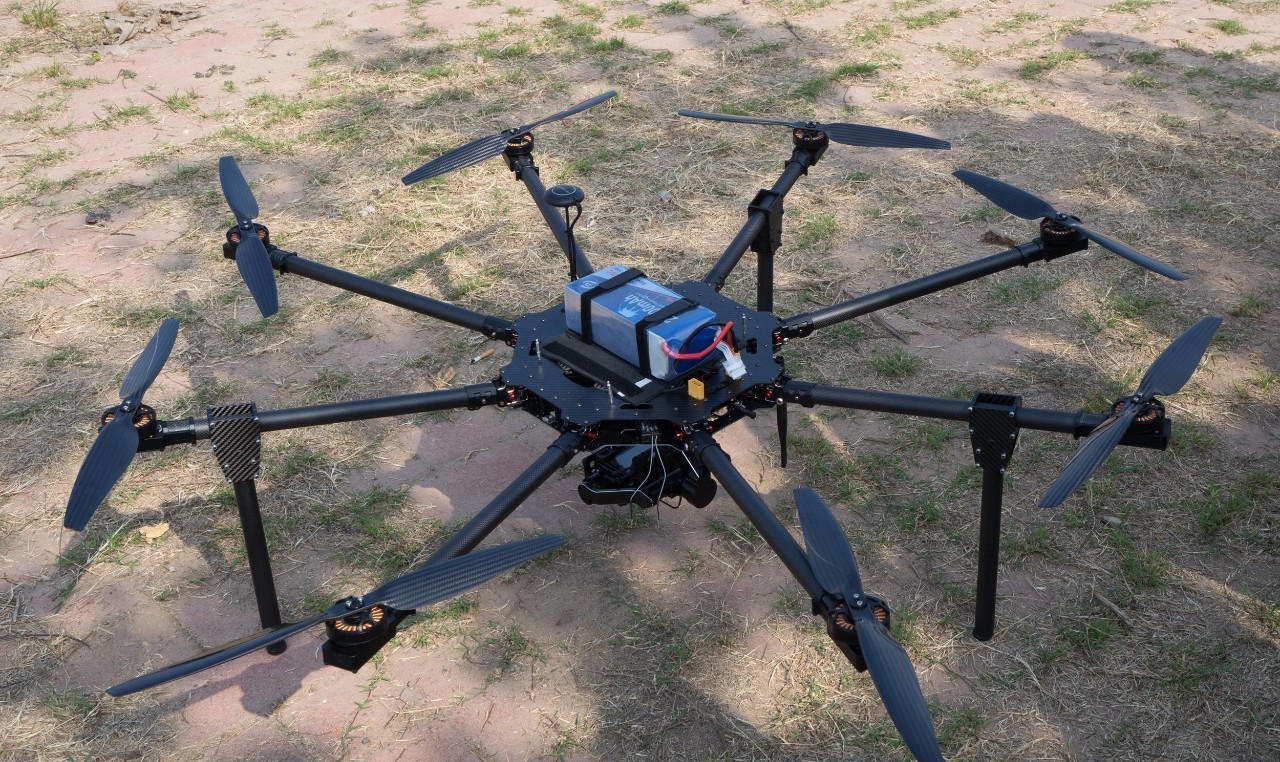

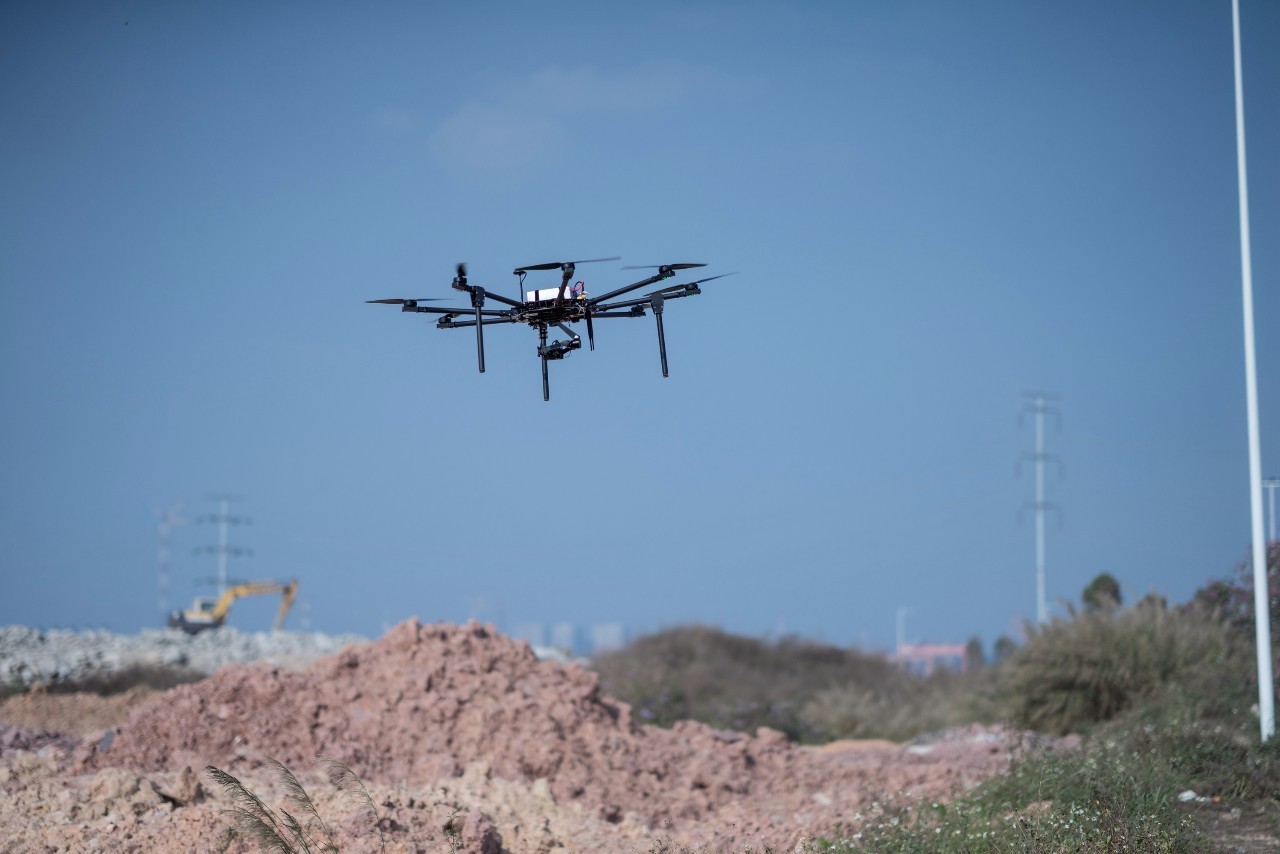

专业载机

整机自重约11kg，最大起飞重量约24kg，可轻松搭载可见光，热成像，实时视频传输，探测等多种作业设备。使用大容量、高密度锂动力电池，拆、续航时间长达55分钟。

云台

挂载为正摄像测量、倾斜摄影测量、红外成像定制的云台系统，具有高稳定性。



解决方案



地质灾害应用解决方案

1.天翔救灾无人机系统垂直起降功能和超便携性的特点，使得它可以在任何场地任何环境下迅速起飞。

2.其自动驾驶功能更可以实现按照飞行规划超视距飞行，到达救援人员暂时无法到达的灾情现场。

3.天翔救灾无人机配备高清数码摄录机、高速图传系统以及地面工作站，可实时回传现场视频，提供给指挥中心作为决策依据。

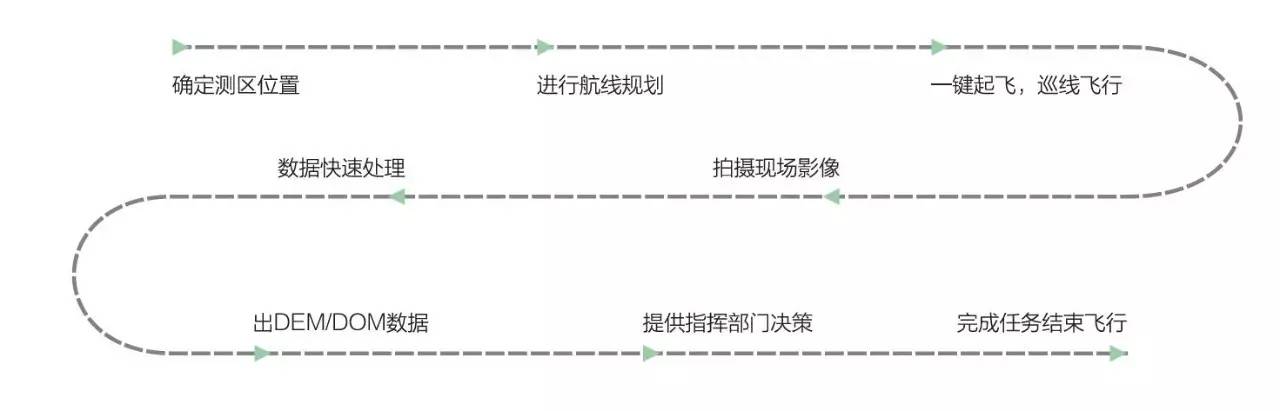

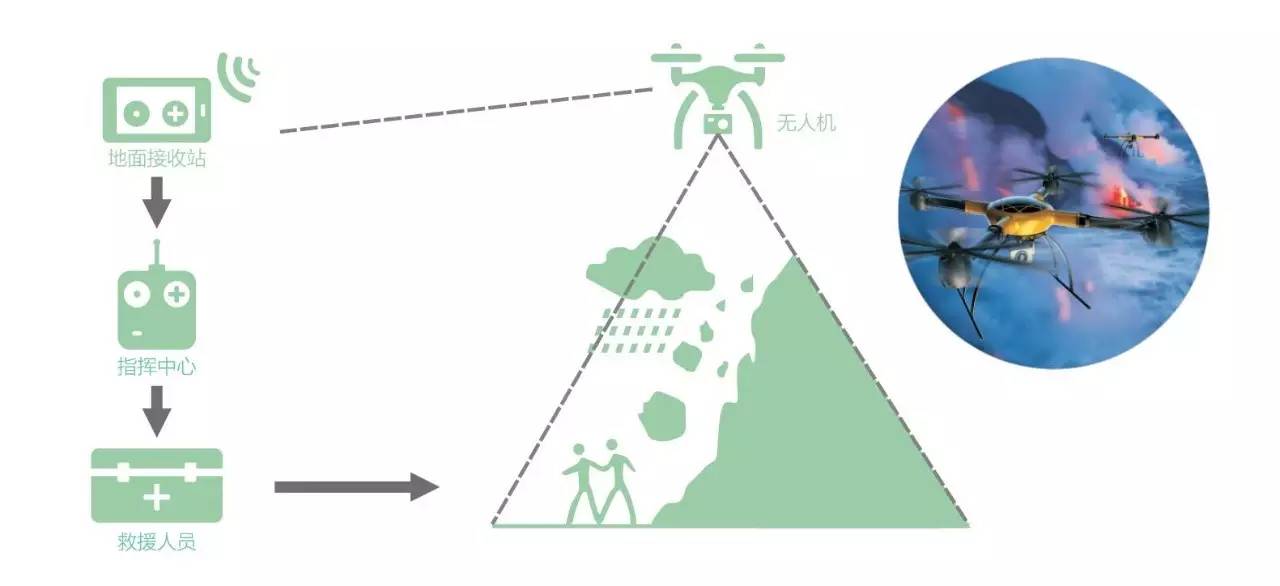

天翔救灾无人机在地质灾害方面的应用流程





救灾无人机相比于其他的无人机，具有以下优势

1. 全碳纤维结构设计，实现工业三防，环境适应性强，可在多种复杂环境下工作。

2. 视野全面，即可全局监控，掌握灾情发展，又可进行局部搜索，搜   救幸存人员。

3.多种荷载全面支持应急救援工作，喊话系统可向受灾群众及时传递   信息，生命探测仪高效率搜救幸存人员，投掷系统可精准投放紧急医   疗用品、食物、水等应急救援物品、安全性高，在危险环境下工作     时，人机分离，一般不会造成人员伤亡。



电力架线系统解决方案

天翔多旋翼无人机施放引绳技术是利用无人机从线路上空飞过，张力牵放（或展放）一根轻质柔性绳索，以供施工人员利用这根绳索牵引后续绳索直至钢丝绳的技术。

基于无人机的设计理念和飞行特性，无人机施放引绳技术具有了一下的特点。

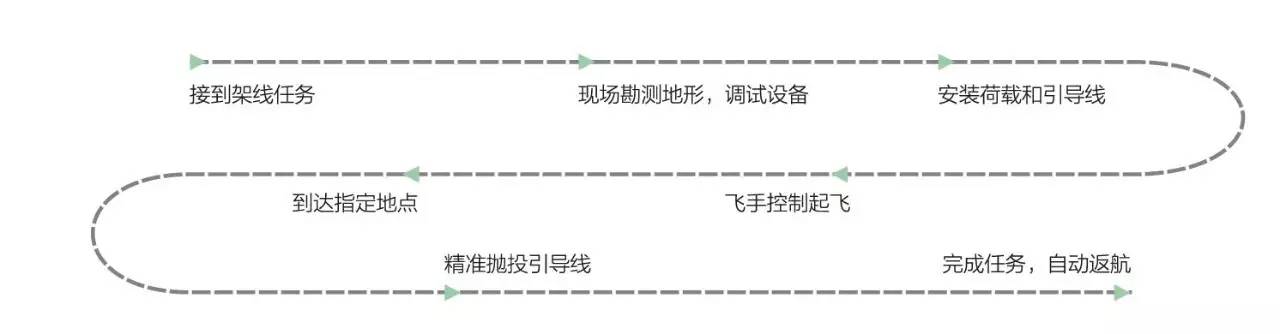

天翔多旋翼无人机电力架线工作流程





产品优势

1. 智能牵引力过载保护装置，放线过程中牵引力超过设定值，无人机将自动脱钩返航，保护无人机设备。

2.人机分离的工作模式避免架线人员处于高危险工作环境中。

3.自动避障功能可有效防止对线路损伤。



电力线巡检应用解决方案

天翔多旋翼无人机搭载高清数码摄像机和红外，紫外检测设备以及GPS定位系统，沿电力线飞行，利用图传或热成像功能检查电力线，快速获知电力设施异常情况，提高巡检效率。可沿电网进行定位自主巡航，实时传送拍摄影像。

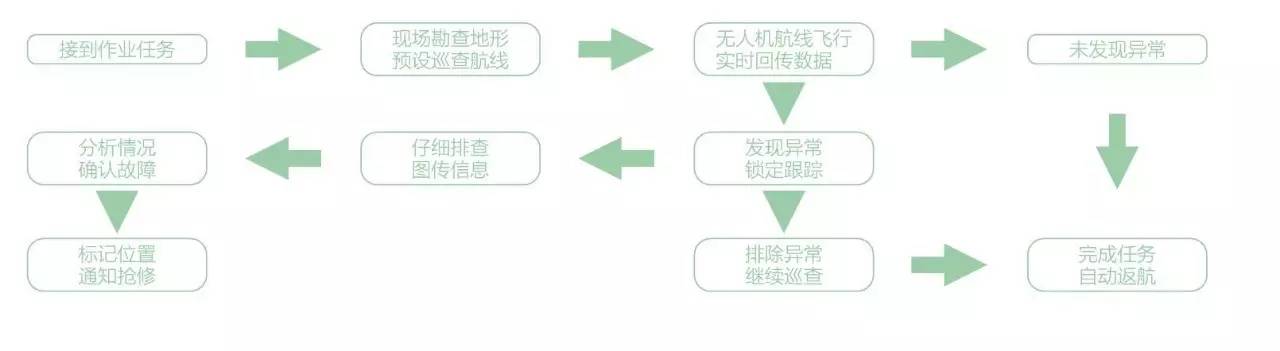

天翔多旋翼无人机电力线巡检作业流程。

植保机农业领域系统解决方案

FTF1650六旋翼植保机是一种动力驱动、垂直起降的无人机飞行器，可用于农业植保等多种空中任务。



与传统植保作业相比，具有精准作业、高效环保、操作简单、智能化等特点。

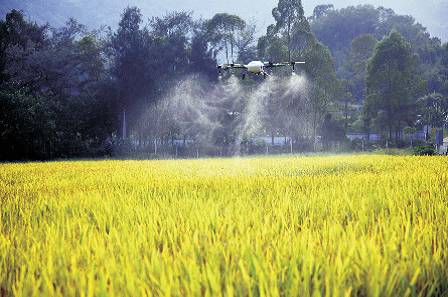

用于农林植物喷洒农药时，植保机的螺旋桨叶片飞行产生强大气流，配合高压自动雾化喷洒装置，将喷射出来的雾化农药均匀的覆盖到农作物上。

植保机的药量智能控制系统，可控制飞行速度与农药喷洒速度的比例，节水达90%，节药达35%。

植保机集成了专业飞控系统、GPS、数传、OSD、电流传感器、超声波、空速计等多种高精度传感器和卓越的控制算法设计。

飞行器操控简单，即可通过遥控器人工操控飞行；还可以通过气压计和超声波在空中进行精准定点悬停作业、自动巡航、一键返航等功能。

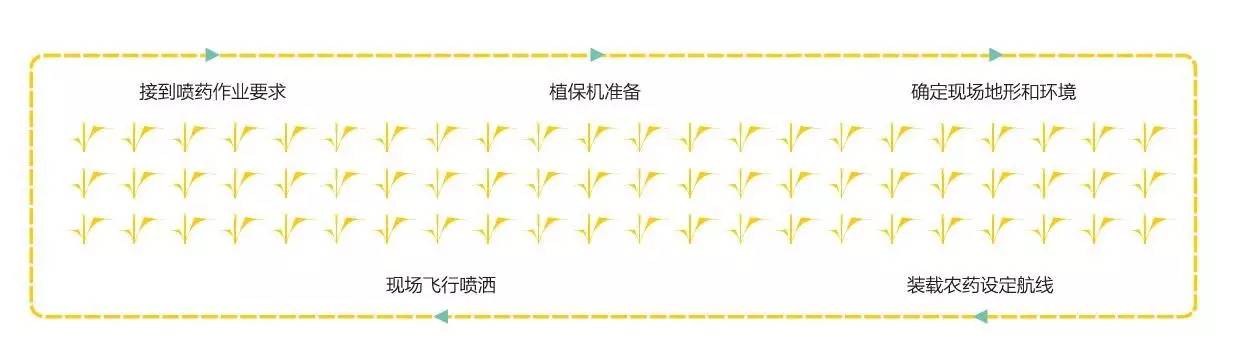

FTF1650植保机作业流程

产品优势

1. 高效自动化。

2. 替代人力，安全性高。

3. 节省资源，降低污染。

4. 防控效果。

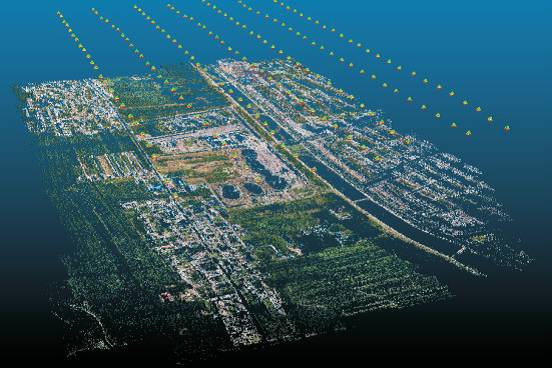

三维倾斜摄影解决方案

通过三鼎八旋翼无人机飞行平台上搭载的索尼微单相机对地面进行拍摄，获取建筑侧面纹理信息。

最终生产出满足标准要求的数字正射影像图DOM、数字高程模型DEM等数据，再通过倾斜三维建模系统实现三维实景重现。

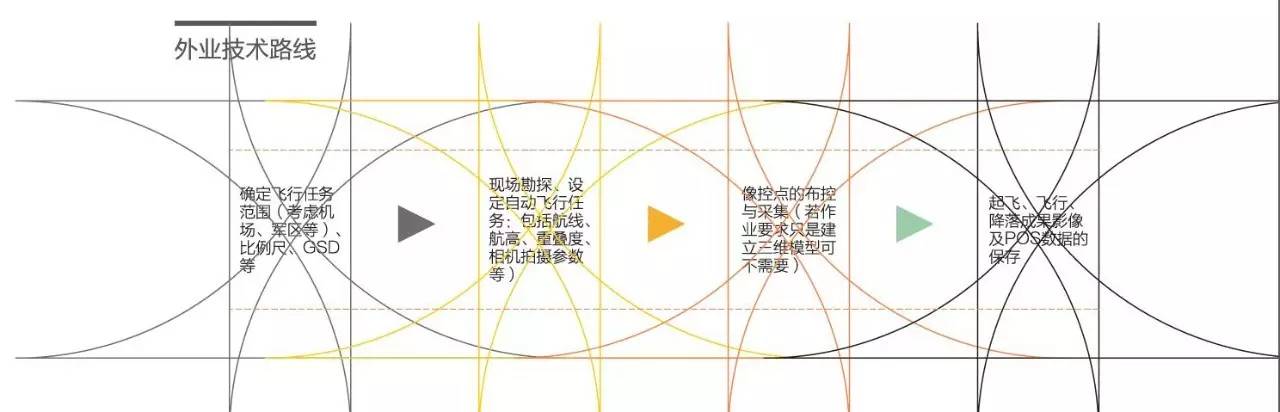

倾斜摄影航线设计

倾斜摄影的航线设计采用专用航线设计软件进行设计，其相对航高、地面分辨率及物理像元尺寸满足三角比例关系。

航线设计一般采取30%的旁向重叠度，66%的航向重叠度（天气不好的情况下，旁向重叠度需要达到60%和航向重叠度需要达到80%）。



倾斜摄像技术特点与优势

1.     获取目标物多角度影像以及建筑物侧面纹理。

2.     倾斜影像科实现单张影像量测。

3.     影像分辨率高、纹理真实、色调一致。

4.     数据量小易于网络分布。

5.     简单、高效生产DEM、DOM。



软件系统

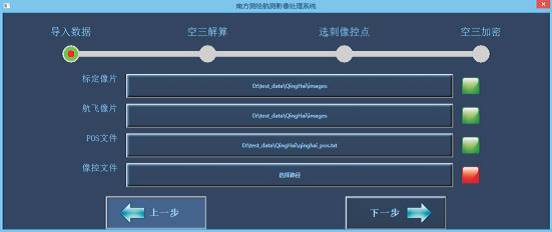

航测影像处理系统SouthUAV

SouthUAV是一款无人机航空摄影测量内业处理软件，该软件可用于生产数字高程模型（DEM）、数字表面模型（DSM）、正射影像（DOM），并提供数据裁剪、等高线计算、点云抽稀、三维地形自动建模、高程伪彩渲染、角度距离量测等常用数据加工与分析功能。

软件自动化程度高，与传统航测软件相比，极大地简化了人工操作流程。

充分利用计算机多核并发性能，有效缩短了数据解算的时间。软件生产的成果数据可无缝导入到主流GIS软件和虚拟现实系统。

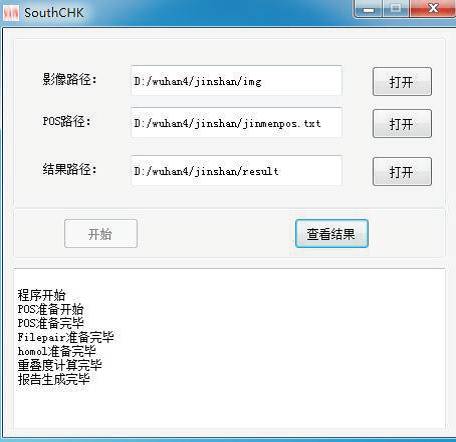

无人机航飞影像质检软件SouthCHK

SouthCHK用于自动检测无人机航飞影像质量，生成PDF格式的重叠率报告，可在外业现场快速检查当次航飞的影像重叠度分布，提前发现外业隐含问题。



影像处理平台

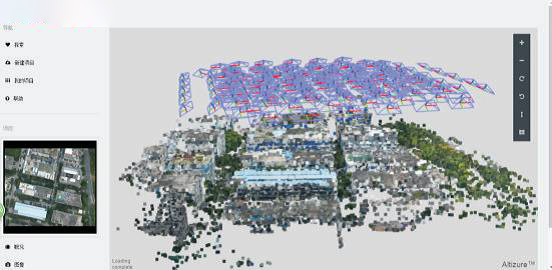

影像处理云平台基于云计算机服务，将影像数据的处理工作全部交由数据中心进行。用户只需把外业测量后的照片上传到服务器即可。中间计算过程无需人工干预。使用门槛低，无需具备航测专业知识也能得到测区的三维模型及正摄影像，无需为航测内业处理购置昂贵的高性能工作站。只需一台普通性能色计算机，接入互联网即可使用（云平台租用费用根据影像文件数据量按需计费）。



应用方案



物流应用

主要针对希望参与到无人机配送发展中的快递公司或大型零售商，为无人机配送的跟踪和管理提供了云计算解决方案。

无人机在送货时将不会着陆在消费者的后院或花园和车道，因为这样会增加很多危险因素。

物流无人机的发展正是基于使人们的生活更便捷，不管是从机身的技术升级，还是完善配套的服务领域，都将在新的一年里，加强对于物流无人机领域的探索之路，从短途到长途，从城市到农村，无人机能飞多远，物流的发展就会相应地递进。





演艺应用

无论是在大型的演播厅，演艺中心，大型的晚会上，通过无人机可轻松的拍摄整体画面，在毫无疑问，无人机改变了视频世界的景观。但是无人机也经常出现在一些户外运动中，例如滑雪、冲浪、滑板、自行车等等。

1、冲浪运动

水中冲浪多数情况都是使用汽艇做为拉力，但是如果使用无人机做为牵引力，可以减少更多的摩擦力，也许有一天，无人机将完全代替这项运动中的汽艇。

2、滑雪

你能否想象到无人机在滑雪运动中，既可以充当初学者的老师，又可以为专业的滑雪运动员记录不一样的运动过程。

3、钓鱼

尽管使用无人机钓鱼可能会使钓鱼的本质发生变化，但是通过无人机，可以让钓鱼者的鱼线丢到海洋的更深处，比自己甩出去的更远。

4、皮划艇

用无人机拉动皮划艇，真是懒人的一个很好的选择，让你的双手彻底解放，好好的放松自己。

5、无人机比赛

无人机比赛逐渐在世界各地流行起来，这也是无人机所提供的最简单的户外活动。





消防应用

将无人机应用在森林防火工作中来，通过无人机操作可以快速定位火点、确定火情，并与互联网、卫星通信等手段相配合，实现多媒体通信保障；

可在第一时间确定火源位置、火势强度及火场周边情况，帮助森林防火指挥人员和扑救人员迅速掌握火场态势，制定科学扑火方案。随

着无人机以后在贵阳市森林防火工作中的使用，不仅能缩减人力及成本支出，还能提高森林防火勘察范围，对一些林区死角能够进行及时监测与布控，解决地面巡护无法顾及偏远地区发生林火的问题。



技术参数

挂载： 1、（~1Kg）索尼a6000+两轴云台+图传，续航50分钟 2、（~2.2Kg）索尼A7r+三轴云台+图传，续航40分钟
类型	八旋翼
轴距	1310mm
机架	碳纤维复合材料
机臂结构	伞折+快拆桨
外形尺寸	宽1.76m*高0.4m
存放直径	小于0.6m
电池组	22.2V 22000mAH *2
标准载荷重量	1000g
带标准载荷续航时间	50分钟
带载起飞重量	小于11公斤
巡航速度	5~10m/s
最大平飞速度	15m/s
海平面爬升率	2m/s
抗风能力	6级风
海拔升限	3000m
测控链路通讯距离	5Km
最大飞行半径	3Km
云台	两轴或三轴
飞行模式	自主/遥控起降、自主/遥控飞行、驾驶仪辅助飞行、实时航点飞行、地图指点飞行、遥控器飞行、一键返航降落
GOOGLE地图支持	是
故障保护	GPS失效报警/保护、电池低压报警/保护、通讯中断报警/保护
起飞前准备时间	≤5分钟
