第一
如果两个仪器都是三星主板,则选用CMRx(RTCM32)的差分格式,在‘基准站设置-基准站模式设置-修改’中进行设置,设置后灯开始闪烁,表明设置成功,开始发射信号。
第二
TX灯闪烁表明电台正常工作(注:基准站‘数据链接’中需选择‘外挂电台’);
第三

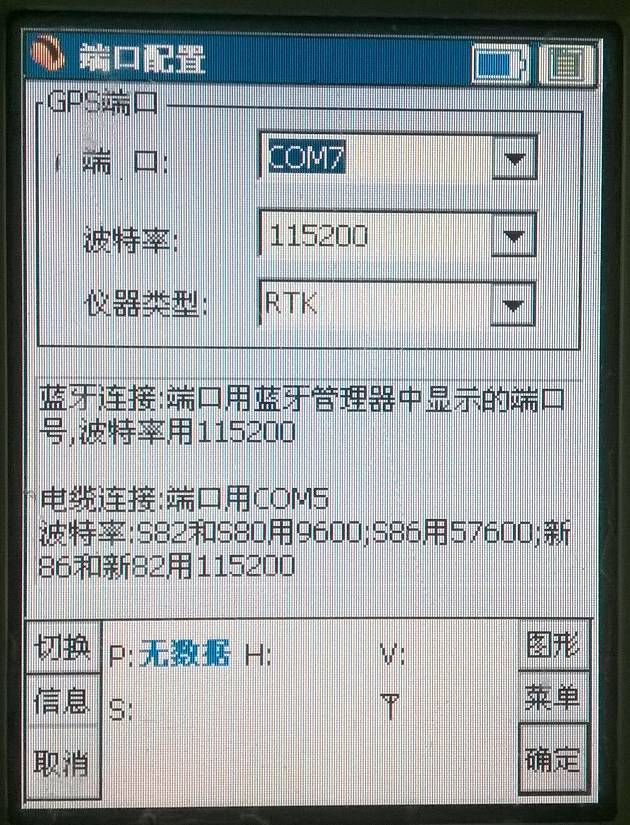

手簿和移动站的连接为蓝牙的连接,通道为1-8,随便配对一个就行,只要在一个频道就行(在串口中修改(修改通道前后不要选择一样的,比如刚开始是3,若要修改,可改为8,如串口改成3,则‘配置-端口设置-端口’也要修改为3)。手簿和移动站通道一样,且手簿上出现信号格,表明连接成功。
(注:手簿和移动站必须先连接,才能通过手簿修改移动站的通道号);
第四
手簿和基准站是电台通道的连接,“配置-电台设置-切换电台通道”可更改电台通道,但外挂电台的通道仍需手动修改为与手簿上通道号相同的通道,即手簿可以修改基准站的通道号,但基准站通道号和外挂电台通道号需保持一致,故需手动修改外挂电台(25w)通道号;(若采用‘内置电台’也要确保与内置电台的通道号一致)
►4.1
外挂电台辐射范围:平原:15km(地势高、开阔处最宜,不宜有阻隔);
►4.2

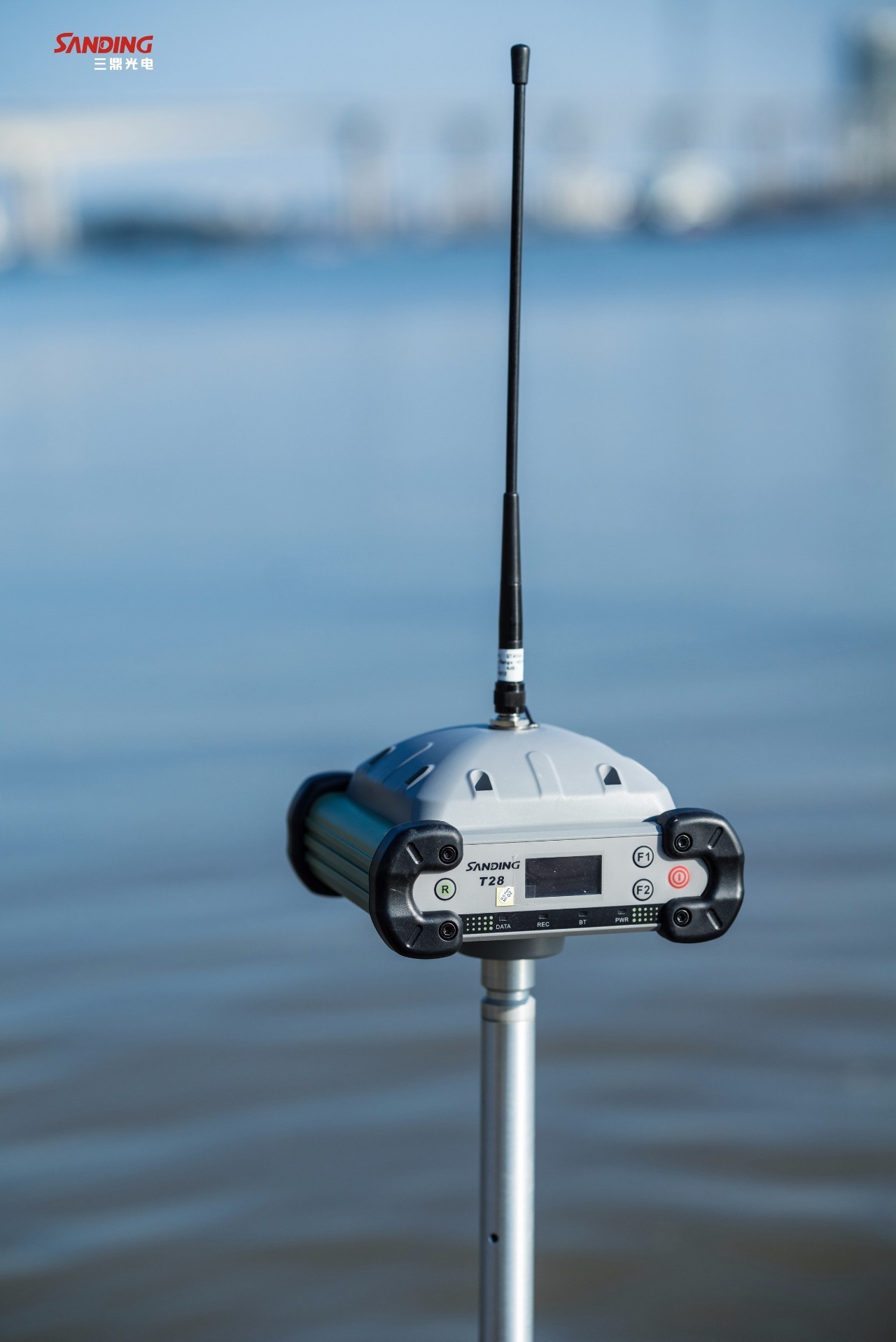

天线发射电台信号;测量精度看电台传输信号和卫星传输质量,卫星越多,精度越高;
►4.3
基站设置:1.数据连接:外挂电台;2.工作模式:基准站模式;
►4.4
移动站设置:1.数据连接:内置电台;2.工作模式:移动站模式;
►4.5
内置电台传输范围:平原:6~7km(5w);
第五
►5.1
仪器架设好后,先新建工程(存储介质:SD卡),工程-新建工程-工程名称;
►5.2
然后建坐标系,配置-坐标系统设置-增加-参数系统名(一般与工程名和地区名对应)&椭球名称&中央子午线-OK-确定,e.g. Beijing54& 108E;
第六
求参(坐标纠正参数)
►6.1
采用大地空间坐标,将其坐标转换为工程坐标。(#optional#,若有控制点信息,则可进行求参,但并非水准点)
►6.2
首先,采控制点坐标(一般为3个左右)。即在第6步的基础上,将已知控制点‘点测量(‘A’键可快捷测量;‘BB’可快捷‘测量点查看’;注意设置杆高)’一遍。
►6.3
然后,输入-求转换参数-增加-输入控制点已知平面坐标(包括:点名(按提供信息输入)、北坐标、东坐标和高程)-确定-从坐标管理库选点(分别选择刚才测的相应的控制点)-确定-确认-(重复上述操作直至所有控制点都匹配后)保存(若输错/未找到控制点正确位置,则会提醒高程/坐标超限)-命名文件名-OK-应用-(将校正参数应用到当前工程中)确定。
►6.4
以上设置成功后,于‘配置-坐标转换参数设置-水平’中查看求得的参数——四参数,若应用成功,对应的四参数(包括北平移、东平移、比例尺等都会有数值)。注意:参数应用成功后,比例尺范围一般在0.9999~1.0000间。
►6.5
上述设置后(用于第一次测量时),便可开始测量/引点。
►6.6
建立的新坐标系,下次新建工程后可直接‘配置-坐标系统设置-在坐标系统列表中选取已建好的坐标系-确定’。上述求参的结果也都应用到建好坐标系统中了,不用再重新求参。
第七
引点
►7.1
“测量-点测量-↑-平滑-平滑存储次数:30-确定”,即测量时保证气泡居中30秒,系统会差分30次,然后,在每一点上进行3次测量(即3*30),再将3次测量的数据求平均值(手动求mean),这样可提高引点的精度。
第八
点校正
►8.1
不同时期(如前后两天,今天在这片区域未测量完,但今天已求得参数并应用到了工程,故明天来做一次点校正,与今天的最后一点接上,即应用今天所求得的参数,不用再重新求参)测的点能统一起来;
►8.2
输入-校正向导-基站架在未知点-下一步-输入坐标
►8.3
注:1.仅有高程数据,则先在校正点测一下,获得坐标信息后,将高程信息更改为购买的水准点高程值,其他北、东坐标信息保持不变(注:输入的坐标信息为‘测量点查看(BB)’中的,并不是‘点测量(A)-保存’界面的,因为该界面未经过杆高等信息的计算)
►8.4
注:2.注意杆高值的输入)-校正-气泡居中-确定,则将校正点的高程值改成输入的高程值。
第九
数据导出
►9.1
工程-文件导入导出-文件导出-选择‘测量文件’-重命名‘成果文件’-导出。导出后,连接手簿与电脑,根据其提示的路径,在‘资源管理器’中拷出‘成果文件’即可。
►9.2
“导出文件类型”一般选择cass格式(*.dat),“经纬度输出格式”选择dd.mmss,这样导出的点和实际地理位置相当吻合,即精度很高。
►9.3
切记:不能选择dd°mm’ss.ss’’,这样导出的点会与实际点位置偏离很远,即误差很大。若直接拷出.dat文件,数据太多,容易混淆。
