三鼎经纬仪结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能。接下详细说说水平角和竖直角测量的步骤：



方法与步骤

经纬仪的操作：



1.激光对中



使用激光对中器对中（仅对有激光对中功能）

✪1.调整仪器三个脚螺旋使圆水准器气泡居中。

✪2.按一下对点键，激光对中器点亮。

✪3. 松开脚架中心螺丝（松至仪器能移动即可），通过观察激光光斑点与地面标志，小心地平移仪器（勿旋转），直到激光光斑的中心与地面标志中心重合。

✪4.再调整脚螺旋，使圆水准器的气泡居中。

✪5. 再观察地面标志中心是否与激光光斑中心重合，否则重复3和4操作，直至重合为止。

✪6. 确认仪器对中后，将中心螺丝旋紧固定好仪器。

✪7.再按一下对点键，激光对中器熄灭。



注意：仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。



2.整平



用长水准器精确整平仪器

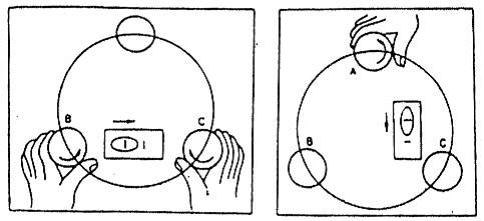

✪1.旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。调整两个脚螺旋时，旋转方向应相反（如图）。

✪2. 将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

✪3.重复1和2，使长水准器在该两个位置上气泡都居中。

✪4.在1的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。



注意观察脚螺旋的旋转方向与气泡移动方向的关系。在4中，气泡若不居中，应校正长水准器，请参阅校正方法。



长水准器校正方法



✪1.在检验的4位置，若长水准器的气泡偏离了中心，先用与长水准器平行的脚螺进行调整，使气泡向中心移近一半的偏离量。

✪2.剩余的一半用校正针对水准器校正螺丝进行调整。

✪3.将仪器旋转180°，检查气泡是否居中。如果气泡仍不居中，重复上述步骤，直至气泡居中。

✪4.将仪器旋转90°，用第三个脚螺旋调整气泡居中。重复检验与校正步骤直至照准部转至任何方向气泡均居中为止。



4.目镜调整



✪1.取下望远镜镜盖。

✪2.将望远镜对准天空，通过望远镜观察，调整目镜旋钮，使分划板十字丝最清晰。

观察目镜时，眼睛应放松，以免产生视差和眼睛疲劳。当光亮度不足难以看清十字丝时，长按切换键照明。



4.目标照准



✪1.用粗瞄准器的准星对准目标。

✪2.调整望远镜调焦旋钮，直至看清目标。

✪3.旋紧水平与垂直制动旋钮，微调两微动旋钮，将十字丝中心精确照准目标，只时眼睛左右上下轻微移动观察，若目标与十字丝两影像间有相对移位现象，则应该再微调望远镜调焦旋钮，直至两影像清晰且相对静止时止。对较近目标调焦时，顺时针转动调焦旋钮。较远目标则逆时针方向旋转。



注意：

1.若3未调整好，则视差会歪曲目标与十字丝中心的关系，从而导致观测误差。

2.用微动旋钮对目标作最后精确照准时，应保持旋钮顺时针方向旋转。如果转动过头，最好返回再重新按顺时针方向旋转旋钮进行照准。

3.即使不测竖直角，我们仍建议尽量用十字丝中心位置照准目标。



水平角与竖直角测量



1. 设置水平角右旋与竖直角天顶为0°。

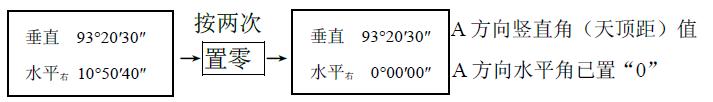

顺时针方向转动照准部（水平右），以十字丝中心照准目标A，按两次置零键，目标A的水平角度设置为0°00′00″，作为水平角起算的零方向。照准目标A时的具体步骤及显示为：

✪

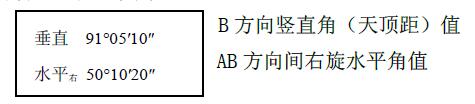

顺时针方向转动照准部（水平右），以十字丝中心照准目标B时显示为：

✪



2.按左/右键后水平角设置成左旋测量方式



逆时针方向转动照准部（水平左），以十字丝中心照准目标A，按两次置零键将A方向水平角置“0”。步骤和显示结果与（1）之A目标相同。

逆时针方向转动照准部（水平左），以十字丝中心照准目标B时显示为：



3.天顶距与垂直角的测量

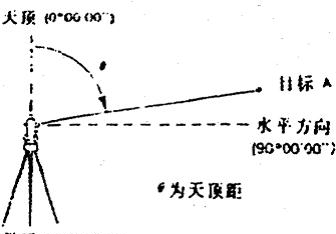

✪1.天顶距：如竖直角选择天顶方向为0°,测得（显示）的竖直角V为天顶距，如图。

天顶距=（L+360°－R）/2

指标差=（L+R－360°）/2



✪2.垂直角：如竖直角选择水平方向为0°，则测得（显示）的竖直角V为垂直角，如图。

垂直角=（L±180°－R）/2

指标差=（L+R－）/2



注意：

若指标差|i| ≥16″，进行竖盘指标零点设置检验与校正。



4.竖盘指标差（i角）和竖盘指标零点设置



✪检验

✪1. 安置整平好仪器后开机，将望远镜照准任一清晰目标得竖直角盘左读数L。

✪2.中转望远镜再照准A，得竖直角盘右读数R。

✪3.若竖直角天顶为0°，则I=(L+R –360°)/2；若竖直角水平为0°，则I= (L+R –180°)/2或（L+R -540°）/2

✪4. 若|I|≥16″，则需对竖盘指标零点重新设置。



✪校正（竖盘指标零点设置）

✪1. 整平仪器后，在切换模式下，按一下角坡键显示：

垂直90°20′30″

补偿SET--1

✪2.转动仪器精确照准与仪器同高的远处任一清晰稳定目标A，按置零键，显示：

垂直90°20′30″

补偿SET--2

✪3. 中转望远镜，盘右精确照准同一目标A，按置零键，设置完成，仪器返回测角模式。

✪4.重复检验步骤重新测定指标差1。若指标差仍不符合要求，则应检查校正（指标零点设置）的1.2.3.步骤的操作是否有误，目标照准是否准确等，按要求再重新进行设置。

✪5.经反复操作仍不符合要求时，应送厂检修。



注意：

零点设置过程中所显示的竖直角是没有经过补偿和修正的值，只供设置中参考不能作他用。



4.竖直角的零方向设置

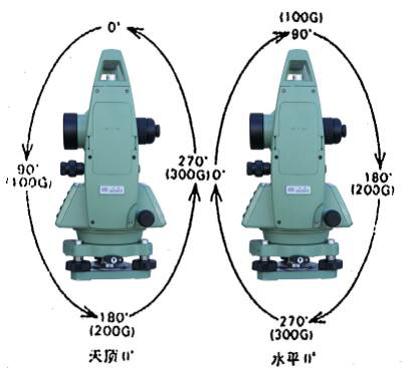

竖直角在作业开始前就应依作业需要而进行初始设置，选择天顶方向为0º或水平方向为0º。（方法参阅初始设置说明）两种设置的竖盘结构如图所示：
