放样

放样程序可根据放样点的坐标或手工输入的角度、水平距离和高程计算放样元素。放样的差值会连续显示。

·放样的步骤：

1、设置作业

2、设置测站点

3、设置后视方位角

4、从内存中提取坐标，这里的坐标可以是测量的，也可以是输入的已知点坐标

5、进行放样，有三种放样方式可选择：极坐标放样、正交法放样、坐标差放样

设置放样点

从作业中提取坐标



✿

①

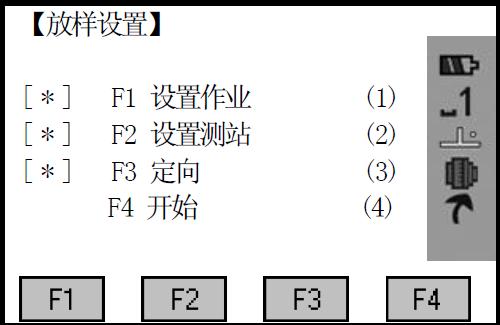

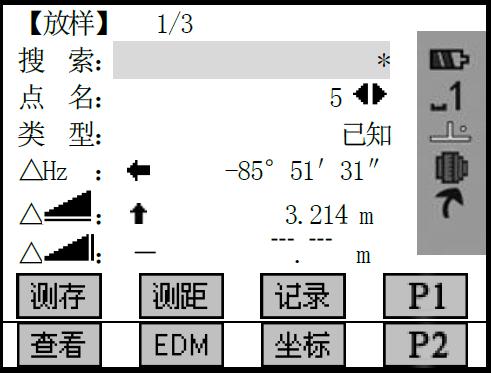

设置好作业、测站以及定向方位角后，在放样设置菜单中按[F4]开始放样。

[放点]输入的数据不会保存在作业中。

✿

②

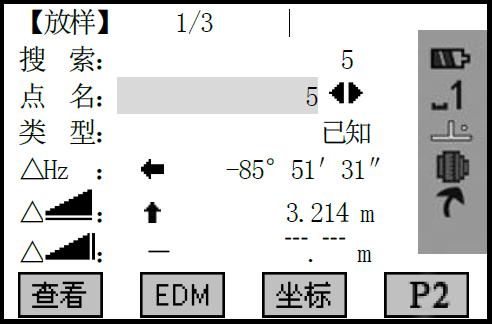

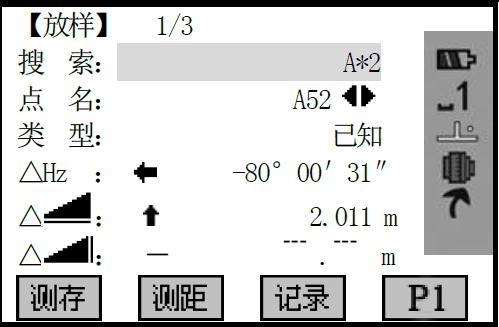

在搜索项输入待放样的点名，并按ENT键启动点搜索功能。



✿

③

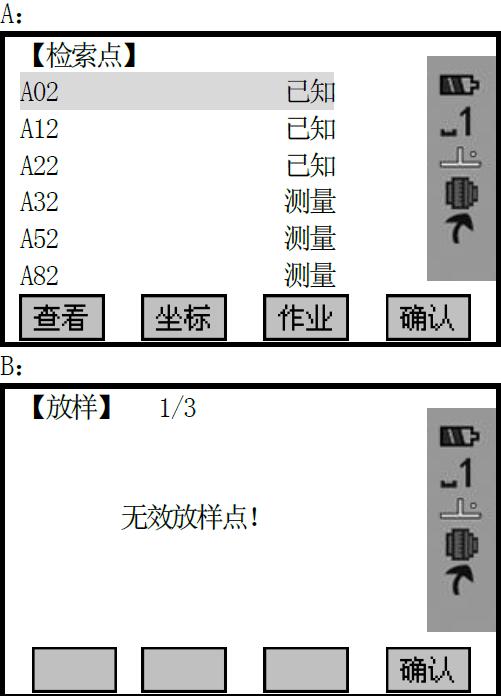

A：程序搜索作业中的点名，显示结果对话框。将找到的所有点名一一列出，按[F4]键返回放样屏幕。(若输入通配符“*”，将显示整个作业中的所有数据。注：通配符“*”必须出入输入状态，即选中黑框在闪烁)

B：若作业不存在输入点名，则提示用户无效放样点然后返回放样屏幕。



✿

④

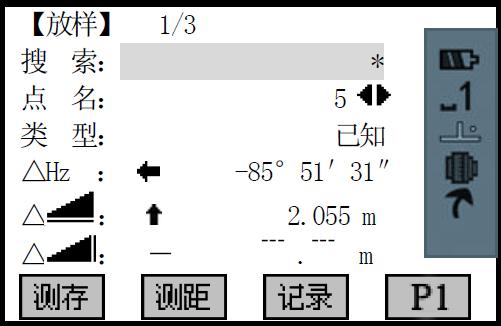

择好要放样的点名。开始放样。

手工输入放样点

通过按键[坐标]、[放点]可以手工输入放样点。

方法一：

按[坐标]键，往作业中输入待放样点的坐标，保存数据后立即进入对该输入点的放样程序。

✿

①

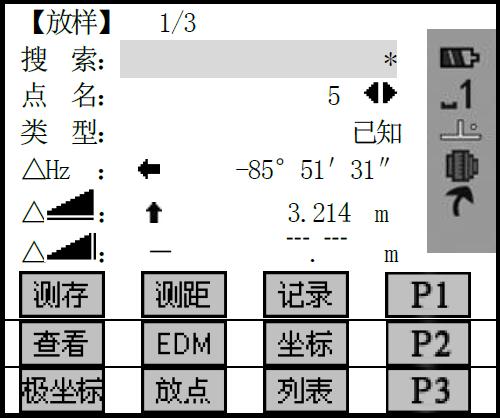

按[F4]键,显示第二页软按键。

✿

②

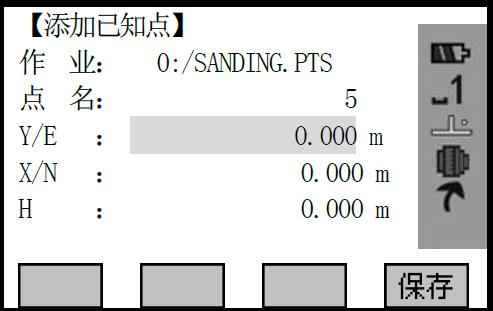

按[F3](坐标)输入待放样的点名和坐标。输入完一项，按ENT键将光标移到下一输入区。

✿

③

输入完毕，按[F4]保存数据，进入放样程序。开始对输入的点进行放样。

✿

方法二：

按[放点]键，输入一个无点名和无需保存数据的放样点。

✿

①

按[F4]键两次,显示第三页软按键。

✿

②

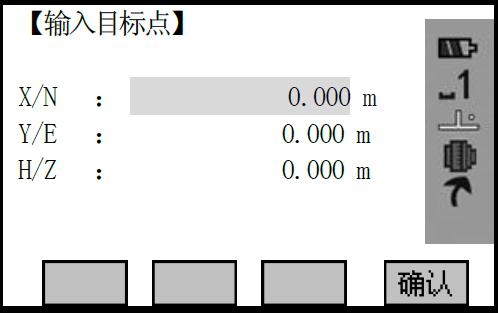

按[F2](放点)。在弹出的对话框中输入E、N、Z坐标。输入完一项按ENT键将光标移到下一输入区。

✿

③

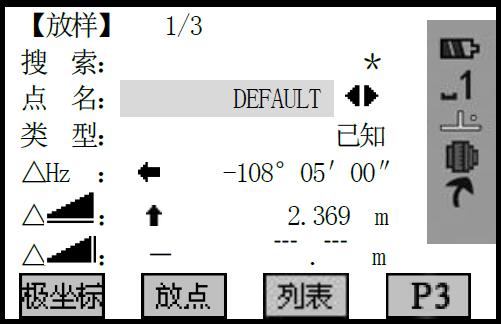

输入完坐标，按[F4](确认)键，进入放样屏幕。程序自动将该输入数据的点名设置为“DEFAULT”开始对输入的点名进行放样。

屏幕下方软按键：

[测距]开始测量并计算显示测量点与放样点的放样参数差。

[记录]    记录显示的值。
