极坐标放样

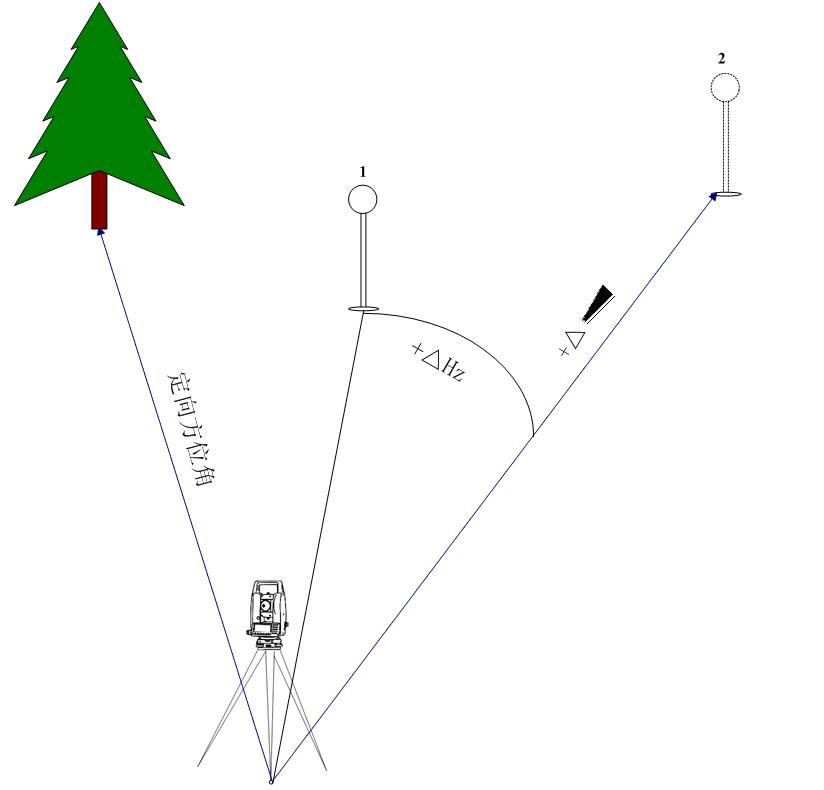

图中1：目前放棱镜的点

图中2：要放样的点

✪

极坐标放样中几个偏差的含义：

△Hz   角度偏差：放样点在目前测量点右侧时为正。

距离偏差：放样点在更远处时为正。

高程偏差：放样点在更高处时为正。

✪

①

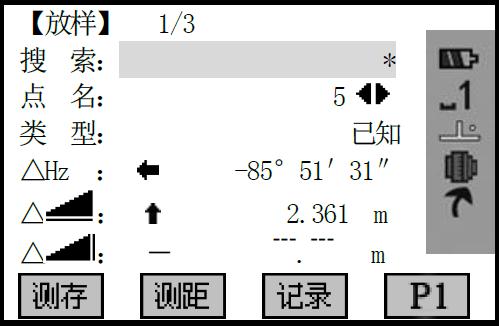

设置好待放样的一系列数据。选择要放样的点。可以在搜索项输入待放样的点名，从作业中直接调用。



✪

②

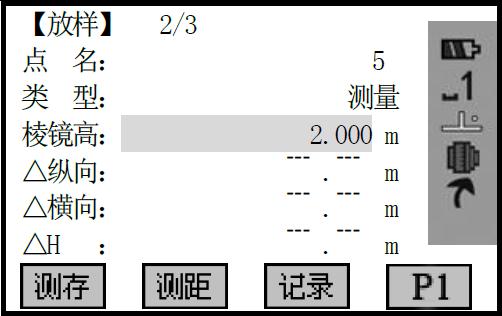

按进入页面2/3，按导航键的将光标移到棱镜高项，输入棱镜高度。

✪

③

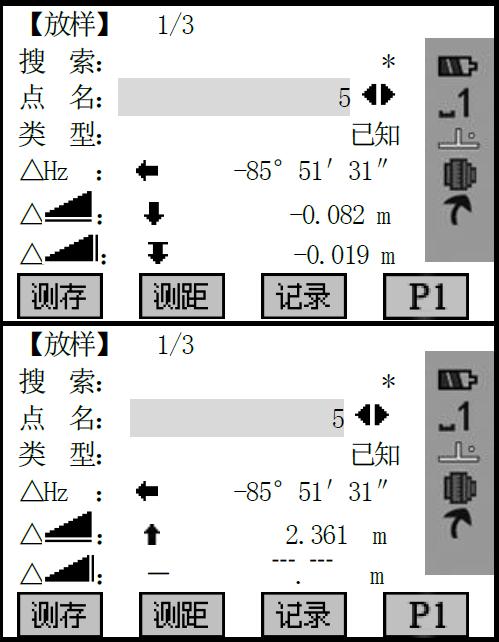

照准当前棱镜，按[F2](测距)开始测量并计算显示测量点与放样点之间的放样参数差。

✪

④

转动仪器照准部，使“△Hz”项显示的角度差为0°00′00″,同时指挥立尺员移动棱镜。

·箭头含义：

：从测站上看去，向左移动棱镜。

：从测站上看去，向右移动棱镜。

✪

⑤

在望远镜照准的零方向上安置棱镜并照准，按[F2](测距)启动测量并计算棱镜的位置与放样点的放样参数差。

箭头方向为棱镜应移动的方向。



✪

⑥

按箭头方向前后移动棱镜，使“”项显示的距离值为0m。

·箭头含义：

：向测站方向移动棱镜

：向远离测站方向移动棱镜

放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

✪

⑦

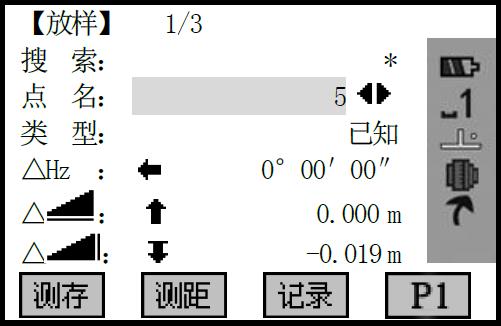

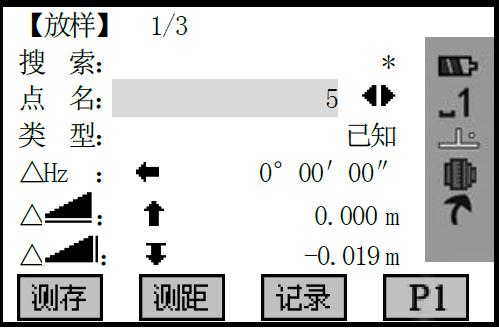

当△Hz和都为0值时，表明当前的棱镜点即为放样点。

项显示的为填挖数据。

：表示需挖，深度为该项显示的数据。

：表示需填，高度为该项显示的数据。

✪

⑧

这样就完成一个点的放样工作。重复以上步骤继续选择下一个待放样的点。(使用搜索功能从作业中直接调用待放样的点名)

——（完）——
