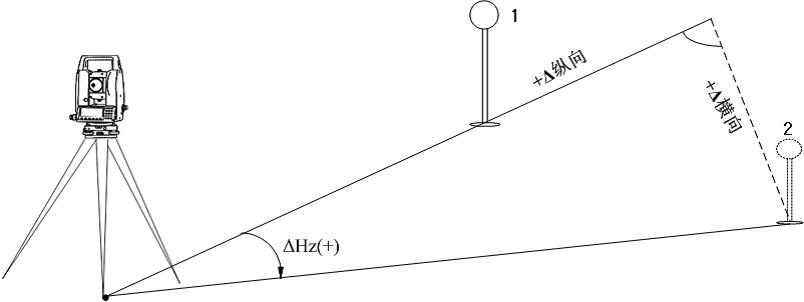

放样点与目前测量点间的位置偏差量，以纵向偏差和横向偏差表示。

1：目前放棱镜的点

2：要放样的点

正交法放样中几个偏差的含义：

△纵向：纵向偏差，放样点在更远处时为正。

△横向：横向偏差，与视线正交，放样点在目前测量点右侧时为正。

❖

①

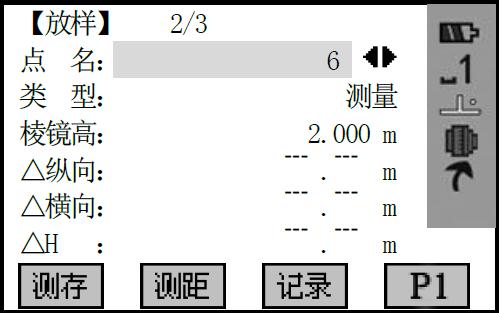

按PAGE键将放样页面跳转到2/3正交法放样，选择要放样的点。在1/3页面的搜索项输入待放样的点名，从作业中直接调用。

❖

②

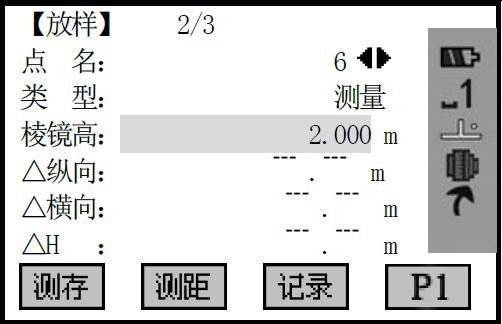

按导航键的将光标移到棱镜高项，输入棱镜高度。

❖

③

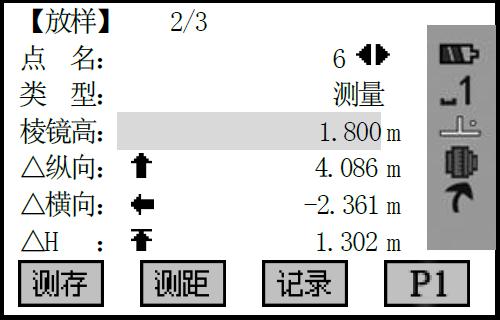

照准当前棱镜，按[F2](测距)开始测量并计算显示测量点与放样点之间的放样参数差。

箭头方向为棱镜应移动的方向。

❖

④

按箭头方向前后移动棱镜，使“△纵向”显示的距离值为0m

：向测站方向移动棱镜

：向远离测站方向移动棱镜

放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

❖

⑤

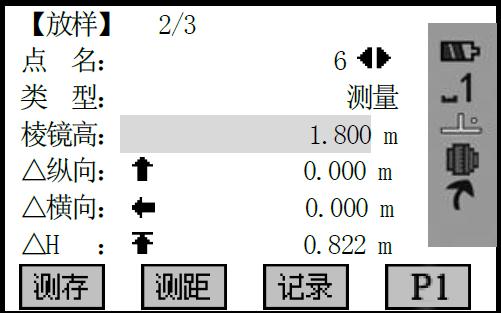

转动仪器照准部，找到使“△横向”偏差为0值的方向，并指挥立尺员移动棱镜。

·箭头含义：

：从测站上看去，向左移动棱镜。

：从测站上看去，向右移动棱镜。

❖

⑥

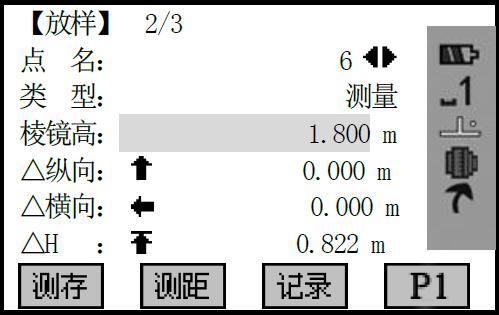

当△纵向和△横向都为0值时，表明当前的棱镜点即为放样点。

△H显示的为填挖数据。

：表示需挖，深度为该项显示的数据。

：表示需填，高度为该项显示的数据。

❖

⑦

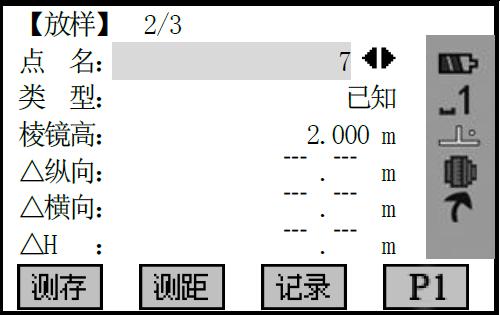

这样就完成一个点的放样工作。继续选择下一个待放样的点。(使用搜索功能从作业中直接调用待放样的点名)

——（完）——
