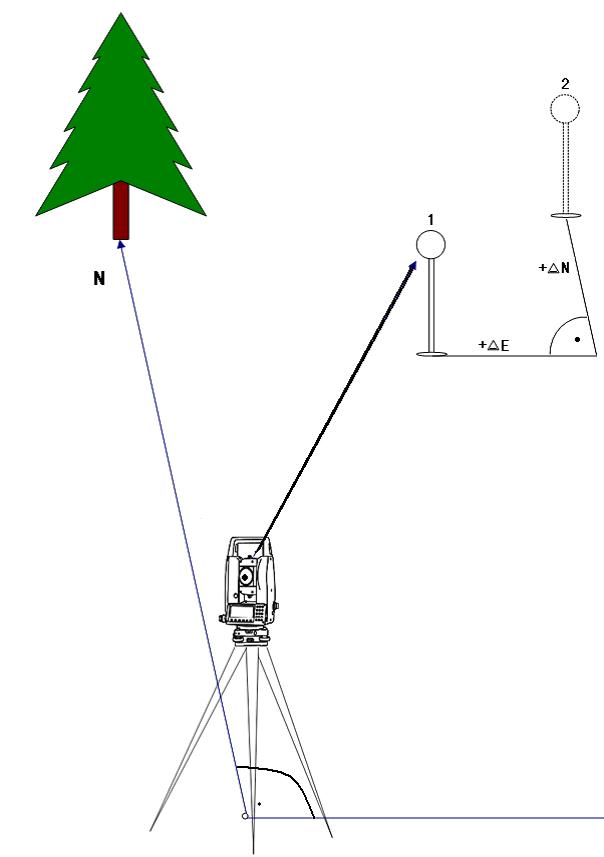

基于坐标系的放样，偏差值为坐标差。

1：目前放棱镜的点

2：要放样的点

坐标差放样中几个偏差的含义：

△X/△E：放样点和目前测量点间的X坐标差。

△Y/△N：放样点和目前测量点间的Y坐标差。

✤

①

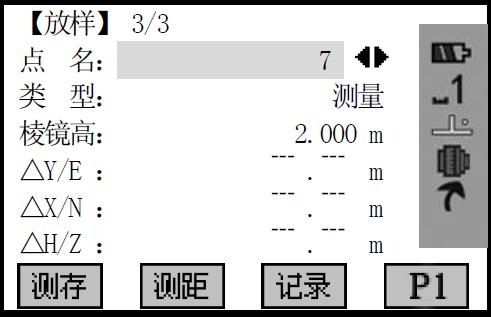

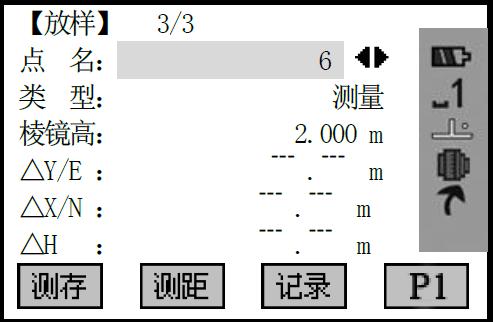

按PAGE键将放样页面跳转到3/3坐标差放样，选择要放样的点。可以在1/3页面的搜索项输入待放样的点名，从作业中直接调用。

✤

②

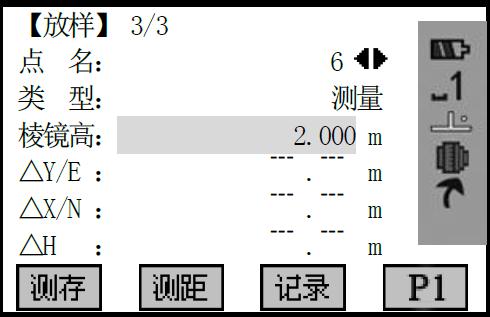

按导航键的将光标移到棱镜高项，输入棱镜高度。

✤

③

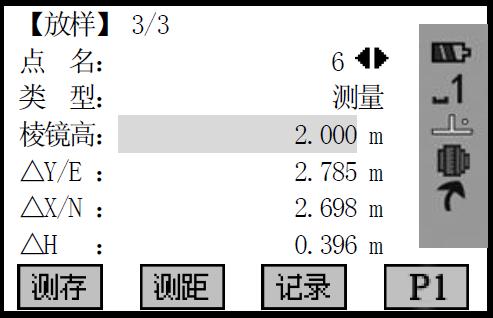

照准当前棱镜，按[F2](测距)开始测量并计算显示测量点与放样点之间的放样参数差。

✤

④

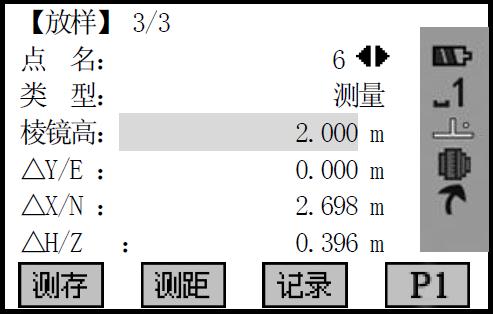

在E方向上移动棱镜，距离为“△Y/E”，使其显示为0值。

△Y/E为正：表示放样点在目前测量点的右边，向右移动棱镜

△Y/E为负：表示放样点在目前测量点的左边，向左移动棱镜

✤

⑤

再在N方向上移动棱镜，距离为“△X/N”，使其显示为0值。

△X/N为正：表示放样点在更远处，应向远离测站的方向移动棱镜。

△X/N为负：表示应向测站的方向移动棱镜。

放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

✤

⑥

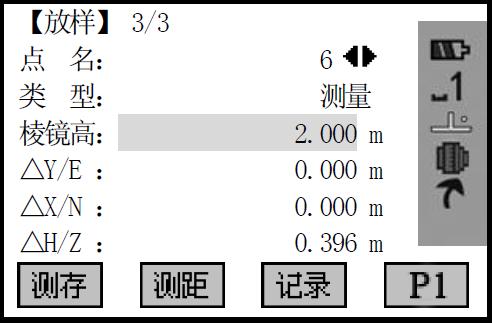

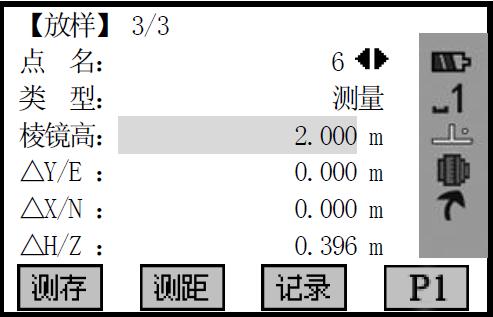

当△Y/E和△X/N横向都为0值时，表明当前的棱镜点即为放样点。△H显示的为填挖数据。

△H/Z为正：表示需填，高度为该项显示的数据。

△H/Z为负：表示需挖，深度为该项显示的数据。

✤

⑦

这样就完成一个点的放样工作。继续选择下一个待放样的点。(使用搜索功能从作业中直接调用待放样的点名)

——（完）——
