进行道路放样之前，需要进行道路设计，

即根据设计方提供的设计表，计算线路

文件，确定线路上每一个里程的坐标。

▌

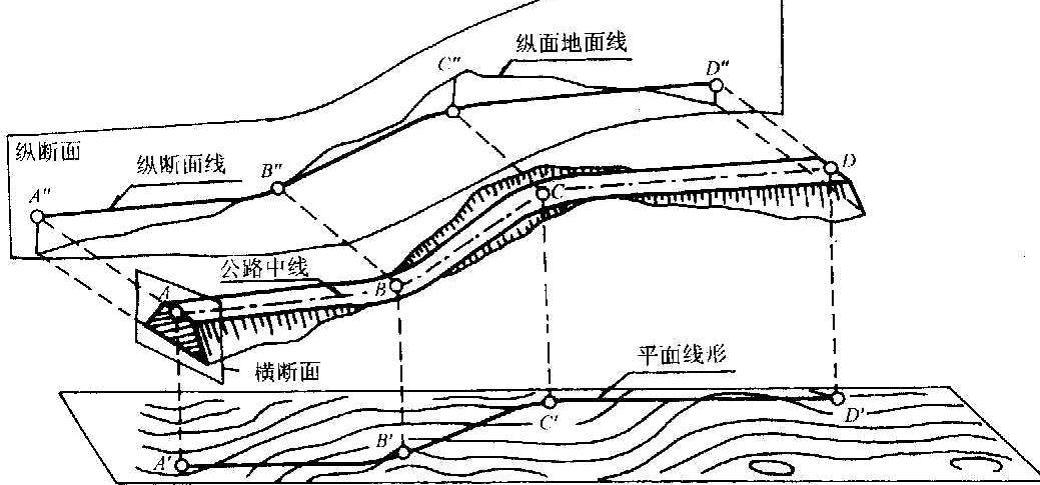

图1道路剖面图

“道路设计”功能是道路图形设计

的简单工具，即根据线路设计所

需要的设计要素按照软件菜单提

示录入后，软件按要求计算出线

路点坐标并绘制线路走向图形。

道路设计分平曲线设计和纵曲线

设计，平曲线设计菜单主要包括

两种常用道路设计模式：

元素法和交点法

▌

图2道路设计



元素法

“元素法”是道路设计里面惯用的一

种模式，它是将设计线路拆分为各

种道路基本元素（点、直线、缓和曲

线（也有叫回旋线）、圆曲线等），

并按照一定规则把这些基本元素顺次

连接组合成一条完成的线路，从而达

到设计整段道路的目的，也有的称之

为线元法、积元法、积木法等。这种

方法适用各种复杂的曲线，如回头曲

线、卵形曲线、C型等。

步骤依次为：

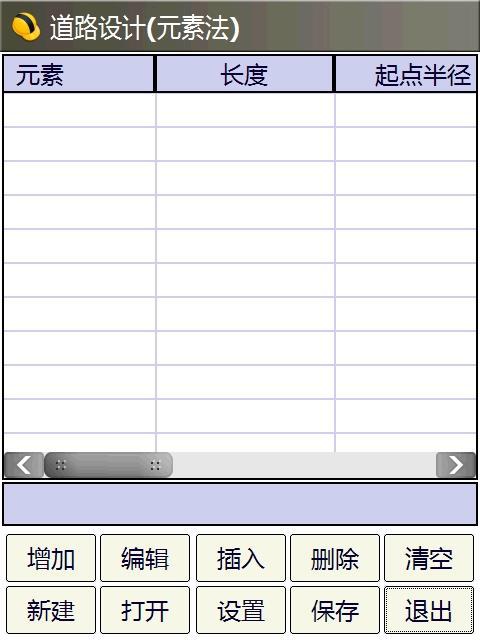

进入道路设计的元素法，进入数据录入对话框图3。

▌

图3元素模式数据录

在添加各种元素数据之前，需要

“新建文件”图3或者“打开文件”。

元素模式的文件格式后缀名为rd，

如果没有新建或者打开已有文件，

系统会提示：“数据文件名为空，

请新建或打开文件！”图4。

▌

图4新建文件

“新建文件”或者“打开文件”后即可

按要求添加元素数据了，要素输入

框见图5。

▌

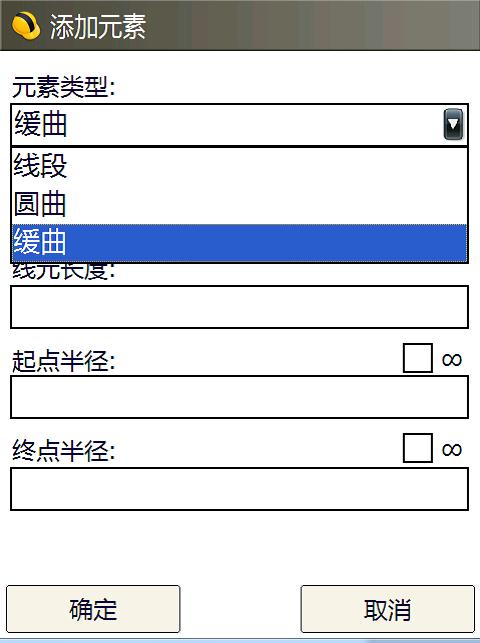

图5曲线要素输入框

道路元素分为：点、直线、缓和曲线、

圆曲线。各种元素的组合要遵循道路

设计规则。

要根据界面提示添加相应的数据信息，

如：点要素就只需要输入x坐标和y坐

标以及起点切线方位角。直线元素只

需要输入长度。

线路设计完成后点“保存”图6或“计算”

后，软件会生成与元素*.rod文件同名

的*.dat文件，以便在线路或者点放样

时能调用*.dat文件。

▌

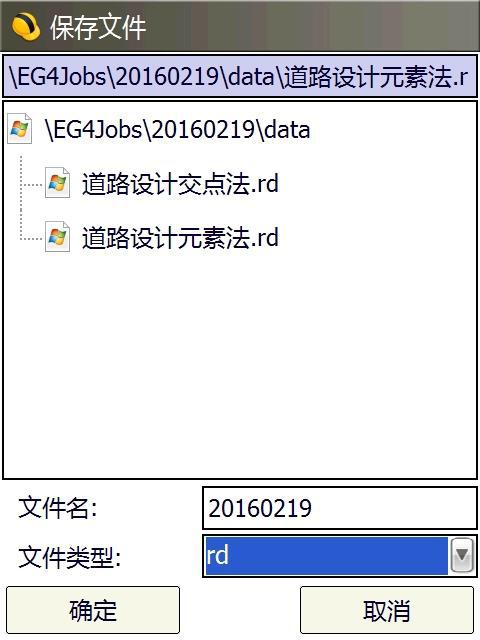

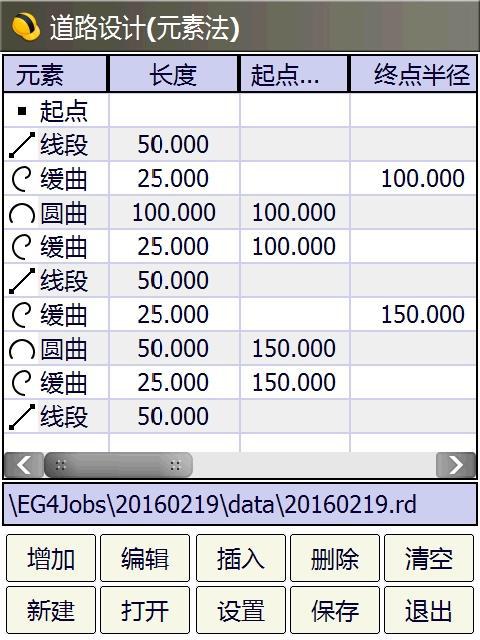

图6输入完保存

点击图6的“保存”按钮，看到计

算完成后绘制的图形，如图7:

▌

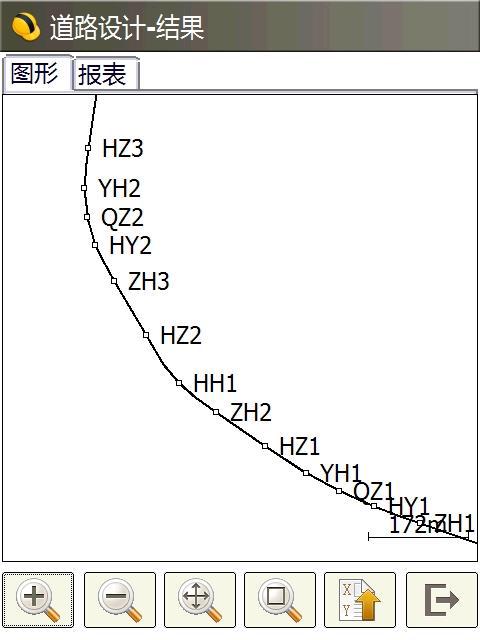

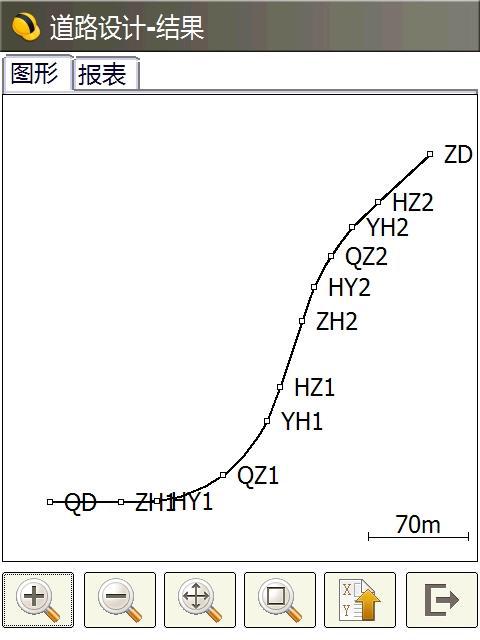

图7道路设计-图形显示

▌

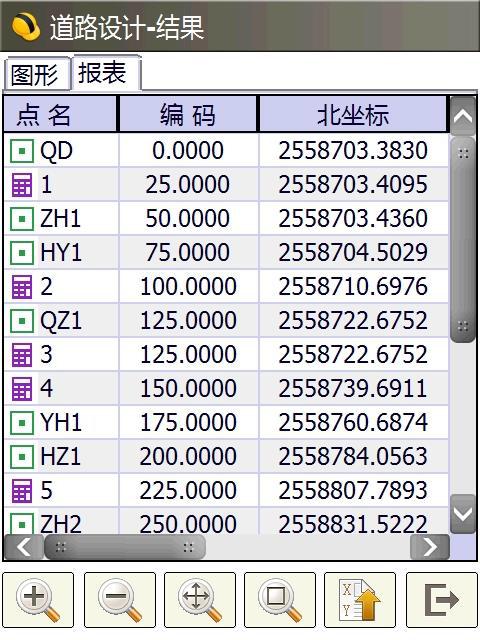

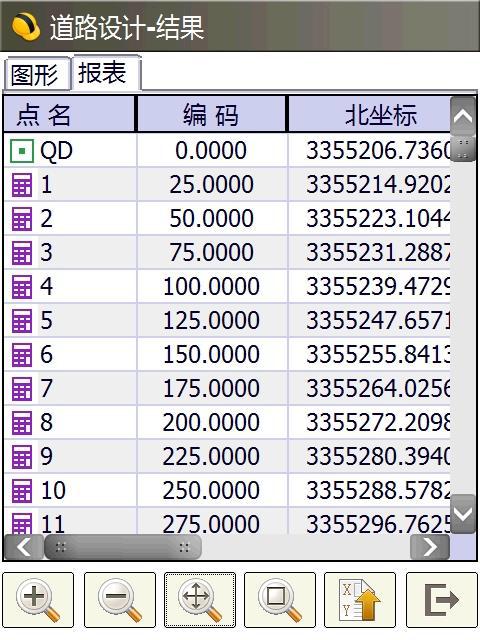

图8道路设计结果-报表

交点法

交点法是目前普遍使用的道路设计方式。

用户只需输入线路曲线交点的坐标以及

相应线路的第一缓和曲线（也有叫左缓

、前缓）长、圆半径、第二缓和曲线（

也有叫右缓、后缓）长、里程等信息，

就可以得到要素点、加桩点、线路点的

坐标，以及直观的图形显示，从而可以

方便的进行线路的放样等测量工作。

具体操作步骤如下：

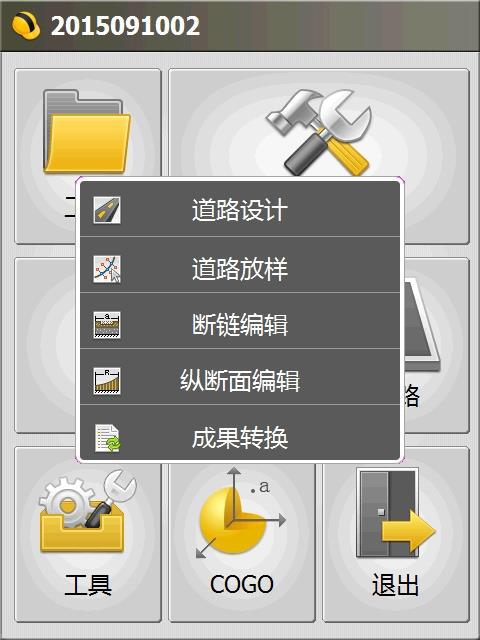

1、点击菜单项“道路”→“道路设计”→

“交点法”图9。

▌

图9道路设计-交点法

2、新建或打开交点设计文件图10。

交点模式的文件的后缀名为rd。

如果不是，必须新建道路文件，

然后输入线路名。

▌

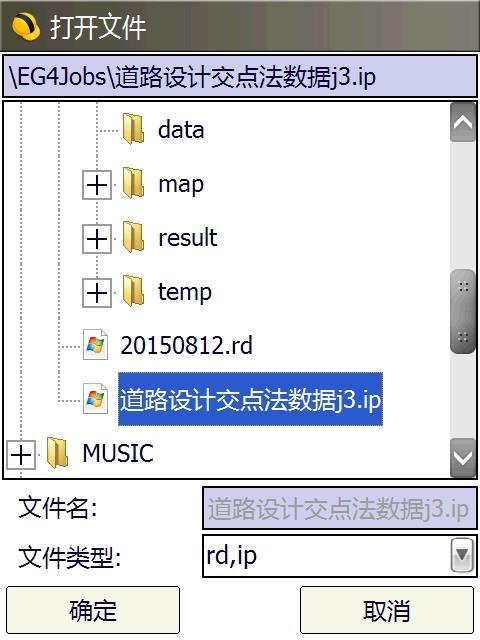

图10打开文件

3、“新建文件”或者“打开文件”后

即可按要求添加元素数据了，

要素输入框见图11。

▌

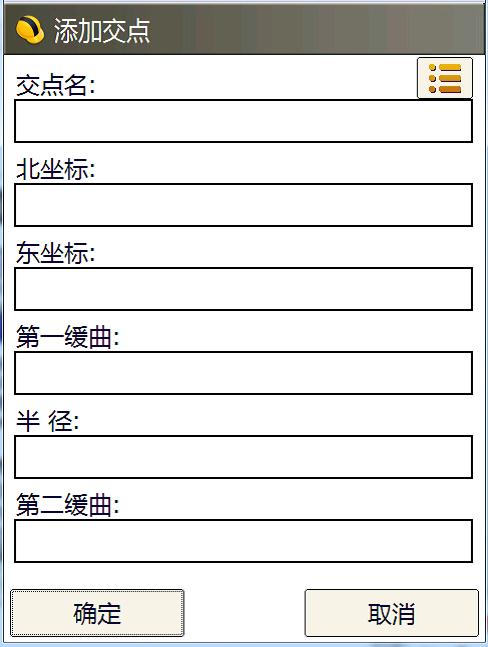

图11交点输入框

4、插入交点数据，输入交点坐标（

可以列表选择也可图形选择）、第一

缓曲（左缓、前缓）长、第二缓曲（

右缓、后缓）长、及圆曲线半径。

如果没有缓曲，缓曲长输入零或不输入。

第一个交点（起点）没有左、右缓曲长

及半径输入，第二个交点处必须输入里

程，程序依自动计算其它交点的里程。

如果输入的数据有误，可以点击修改按

钮修改数据，输入或修改完毕，保存数

据。

5、选择计算模式：整桩距还是整桩号，

输入桩距，然后计算，保存同时，生了同

名的*.ROD文件、数据成果文件*.DAT文件。

点击图12的“保存”按钮，看到计算完成

后绘制的图形和报表，如图13、图14:

▌

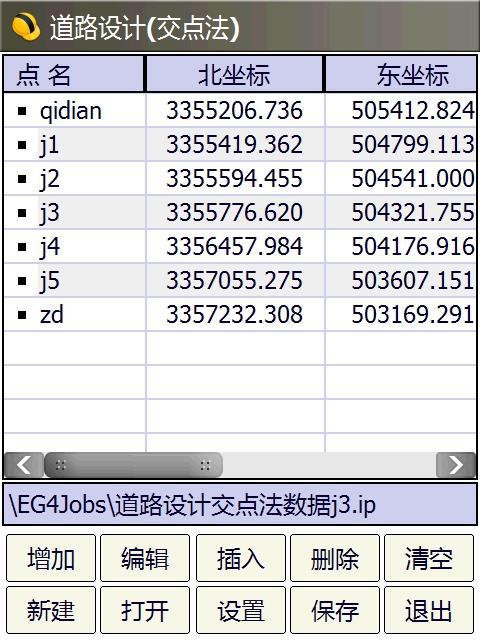

图12输入完保存

▌

图13道路设计-图形显示

▌

图14道路设计结果-报表

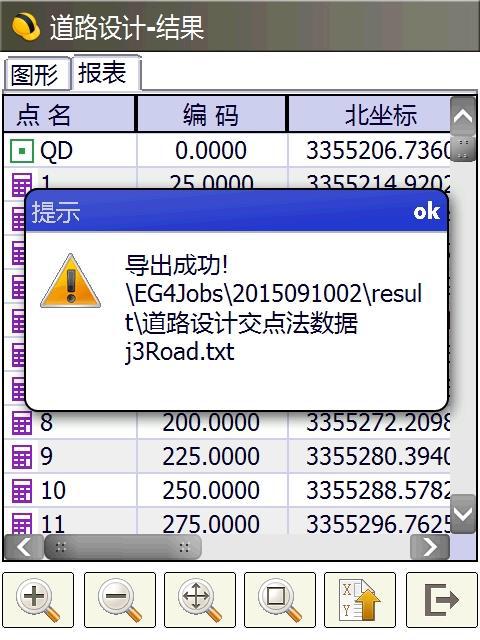

说明：单击图13或54中的“”可导出道路设计文件图15。

▌

图15导出道路设计结果

▌

图16其它软件中的坐标法直线要素

▌

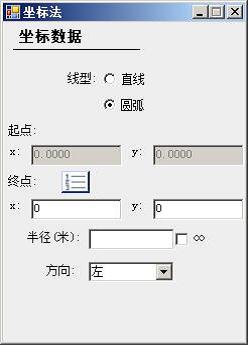

图17其它软件中的坐标法圆曲线要素

除了交点法和元素法（线元法、积元法）

还有其它测量软件提到过“坐标法”。

坐标法实质是根据每个要素的起点坐标

、要素长度、半径、转角方向及终点坐

标等信息来确定该要素上每个点的坐标。

这种方法对于只有直线和圆曲线的简单

线路输入量少、操作简单，有一定优势；

但是如果线路上有缓和曲线（回旋线），

这种方法则不适用。要确定一条缓和曲线

（回旋线）的坐标走向，除了需要起点坐

标、转角方向、曲线长度、终点坐标。

还需要起点半径、终点半径（缓和曲线

这两个值不相等，相等则为圆曲线了）、

缓和曲线参数这三个量中至少两个量。



道路放样

操作：道路→道路放样



▌

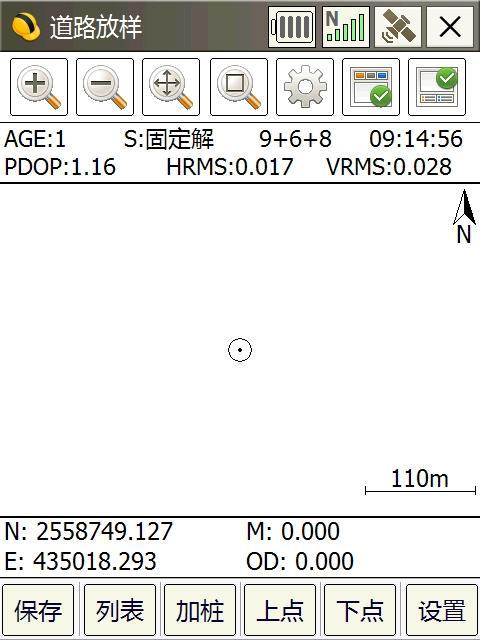

图18道路放样主界面

▌

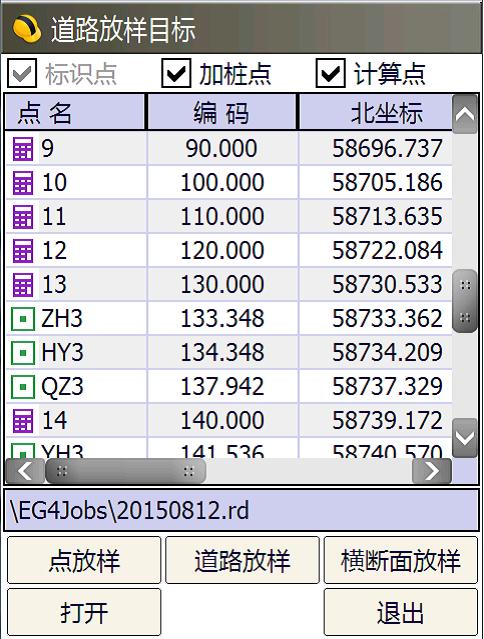

图19线路上各点的坐标

进行道路放样之前，需要进行道路设计.

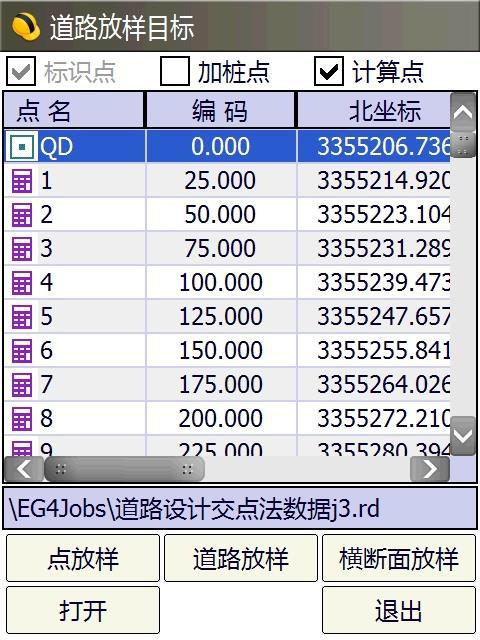

点击“列表”按钮，通过“打开”按钮，

选择一个已经设计好的线路文件，

如图19所示：

▌

列表中显示设计文件中的所有的点

（默认设置），用户也可以通过在

列表下的标识点、加桩点、计算点

前的对话框中打勾来选择是否在列

表中显示这些点。

选择要放样的点，如果要进行整个

线路放样，就按“线路放样”按钮，

进入线路放样模式进行放样；如果

要对某个标志点或加桩点进行放样

，就按“点放样”按钮，进入点放样

模式。如果要对某个中桩的横断面

放样，就按“横断面放样”。以下介

绍道路放样模式和断面放样模式。

在放线库中调入设计文件选择进行

线路放样以后放样界面如下图所示：

▌

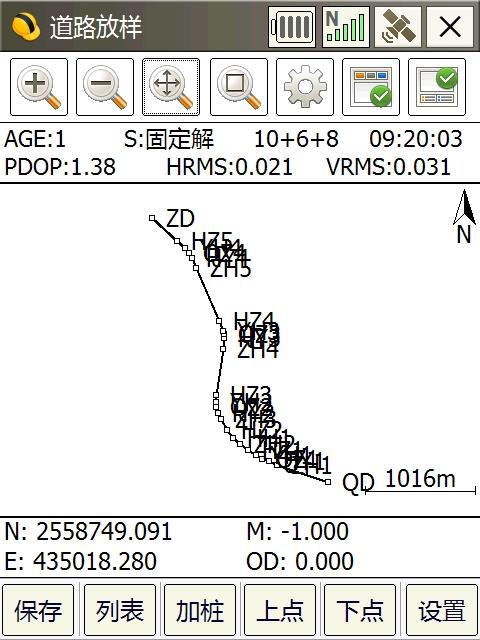

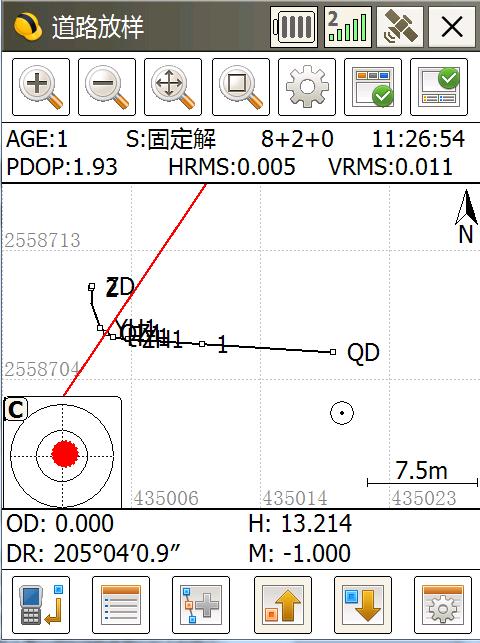

图20线放样界面

▌

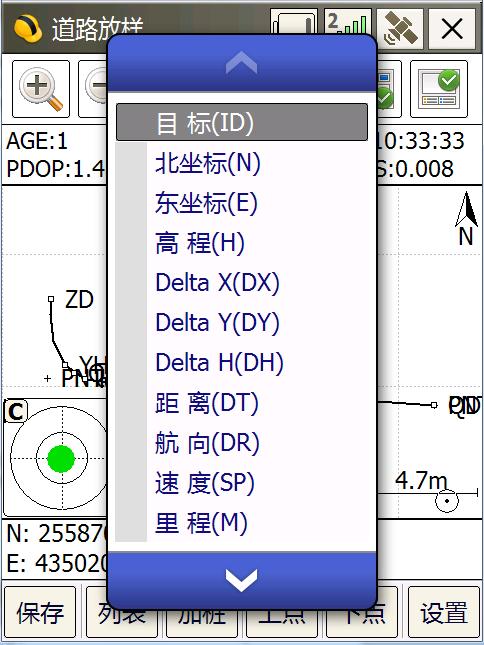

图21显示选择

显示的内容可以点击显示按钮来选择。

线路放样实际上是点放样的线路表现形

式，即在点放样时以设计的线路图为底

图，实时的显示当前点在线路上的映射

点（当前点距线路上距离最近的点）的

里程和前进方向的左或右偏距。

在图21中会显示整个线路和当前测量点，

并实时计算当前点是否在线路范围内，

如果在线路范围内，就计算出到该线路

的最近距离和该点在线路上的映射点的

里程；如果不在线路范围内，也会有相

应的提示。

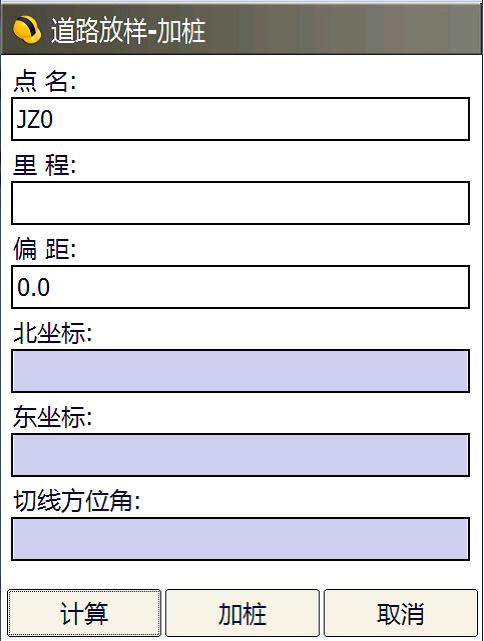

在线路放样中设计了加桩计算工具，操

作如下。按“加桩”按钮，进入计算加桩

和偏距对话框，如图22

▌

图22加桩计算

横断面放样模式：首先在“道路放样

-列表”里选择要放样的横断面上的点

，点击“横断面放样”按钮，如下图21

，我们放样的是中桩里程为150的横

断面。

图24中的直线段就是该横断面的法线

延长线，这样我们就可以非常方便的

放样这个横断面上的点。这里的主要

参数有垂距和偏距，垂距指的是当前

点到横断面法线的距离，偏距是当前

点到线路的最近的距离。根据实际情

况到线路高程变化的地方采集坐标即可。

▌

图21断面选择

▌

图24断面放样

注意：线路放样的断面输出，需要

在此处横断面放样的界面下采集的

文件才能进行相关的转换。

线路放样参数设置：

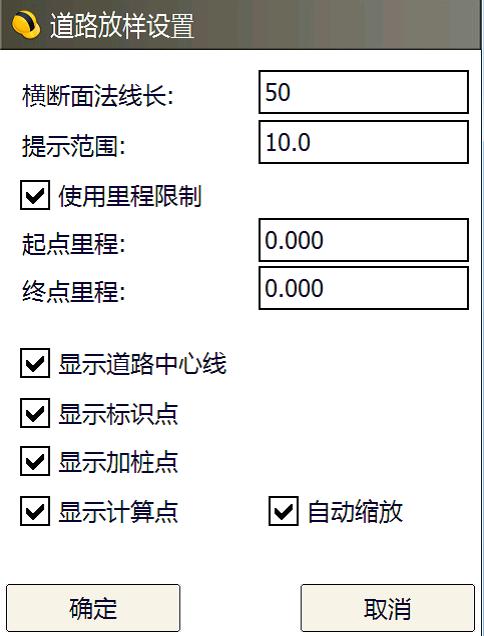

点击“设置”按钮，出现如图25对话框：

▌

图25线路放样参数设置

显示设置上，主要是设置工作界面

上显示的内容，可以设置道路的标

志点和加桩点。

横断面法线延长线长度：

设置横断面法线延长线的长度，

默认值是50m。

里程限制：

用来设置放样的起始里程和终点里程，

如果当前点不在此范围内时，不会计

算偏距和里程，会提示不在线路范围内。

此功能主要应用在线路弯角比较大的地方，

有的时候会把当前点投影到线路转角的另

一边，此时可以通过里程限制进行区域选择。

最后还有一个屏幕缩放方式，

指的是屏幕的刷新，在测量中每

一秒钟有一个数据过来，屏幕就会

刷新一次，有时会不太方便观看，

可以选用“手工”来自己控制显示界

面上显示的内容。

在线路放样功能界面下，我们既可以放样，

同时也可以进行纵横断面的测量，横断面

的测量可以在断面放样中完成，纵断面测

量只要保持在线路上测量就可以进行。
