《三剑客》又名：《三个火枪手》。是法国19世纪浪漫主义作家大仲马的代表作之一。该书曾五次被翻拍成电影作品。故事描写主角：达哥和他的三个火枪朋友：阿多斯，波尔多斯，和阿拉密斯，如何忠于国王，与黎塞留斗争，从而反映出统治阶级内部勾心斗角的种种情况。今天，我们这里不存在阶级之分，但作为测绘生涯的主角，三鼎推荐另外一队“三剑客”给你，为你的测绘工作助攻。

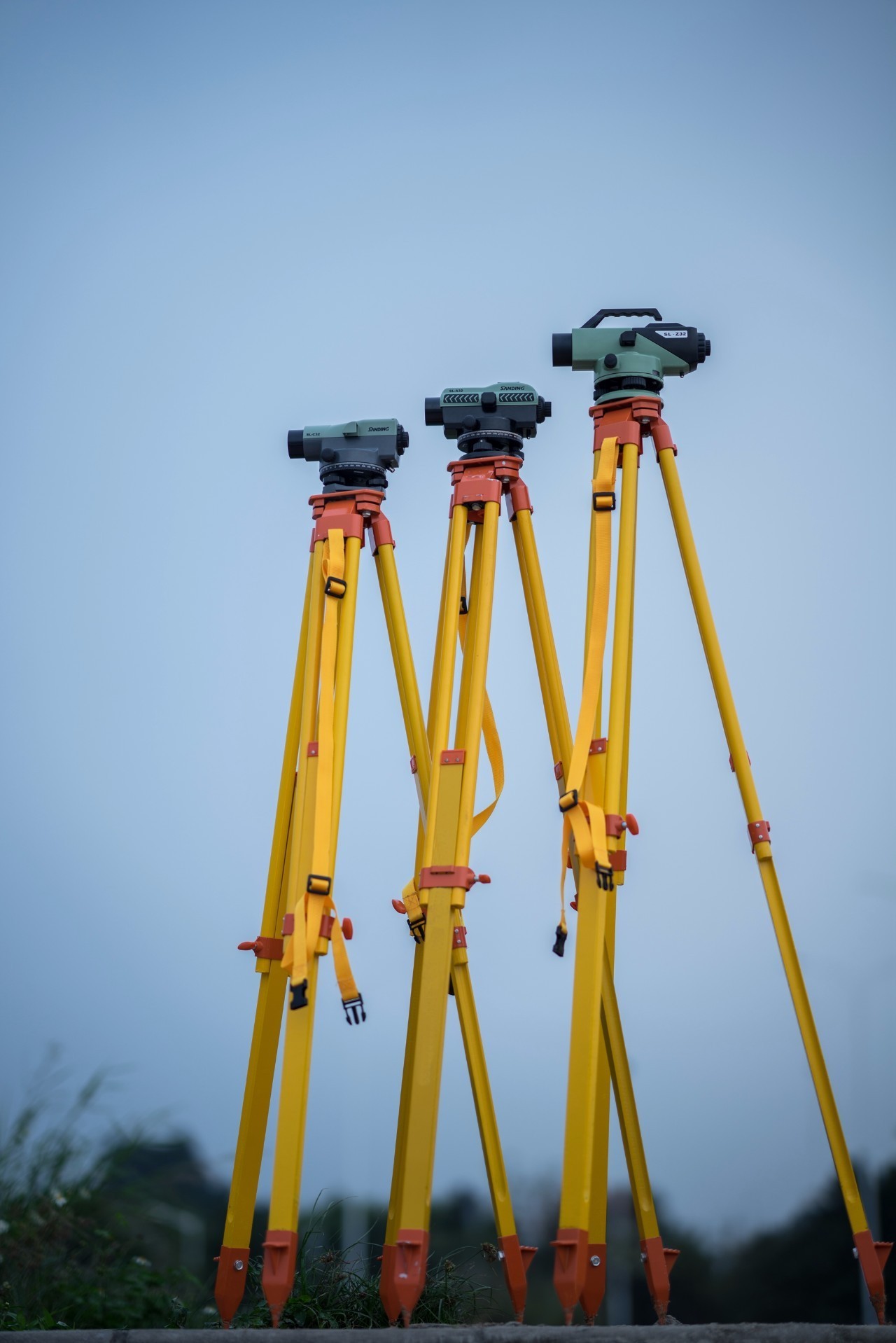

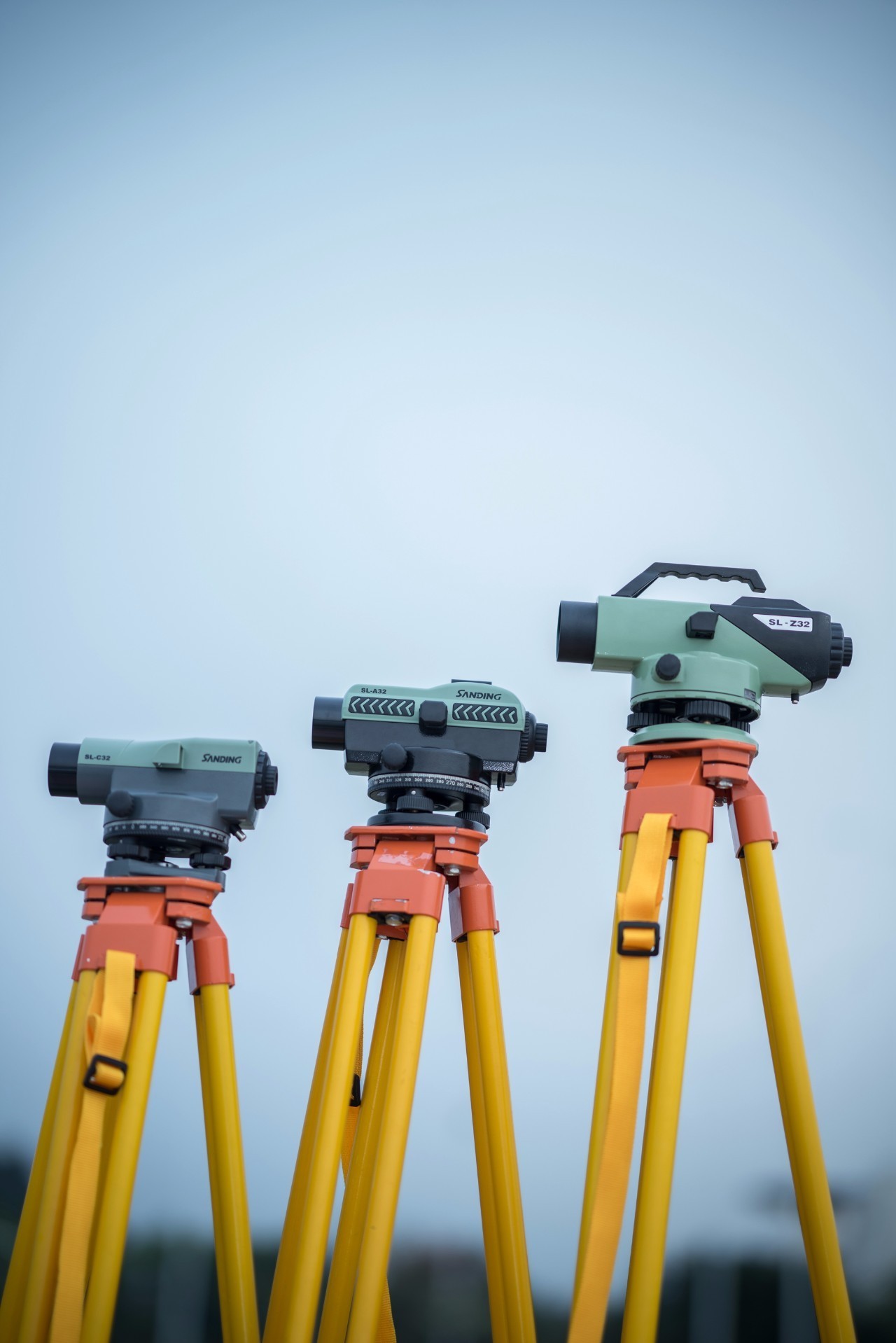

三剑客合影
SL-C32

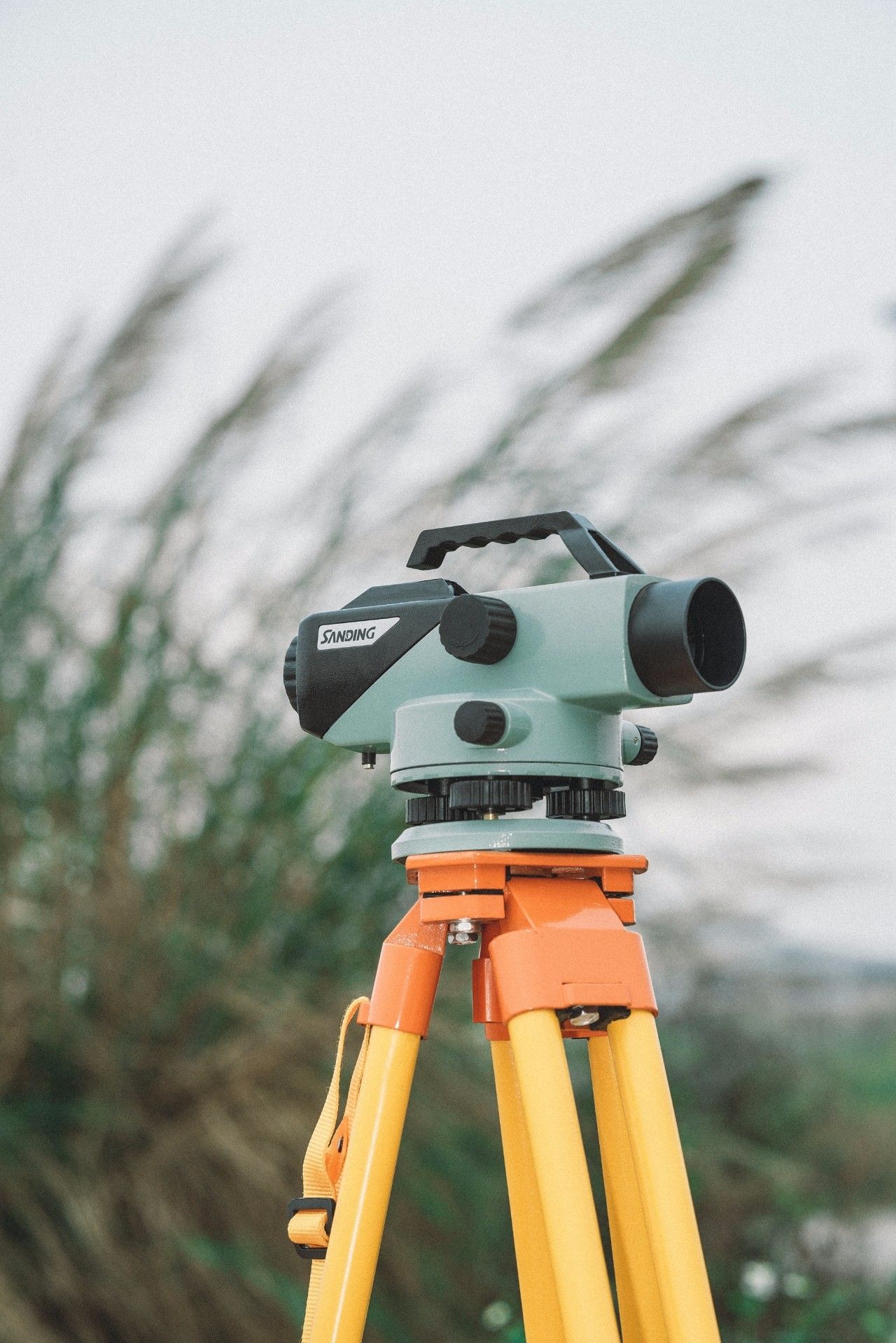

▲户外图
▲室内图

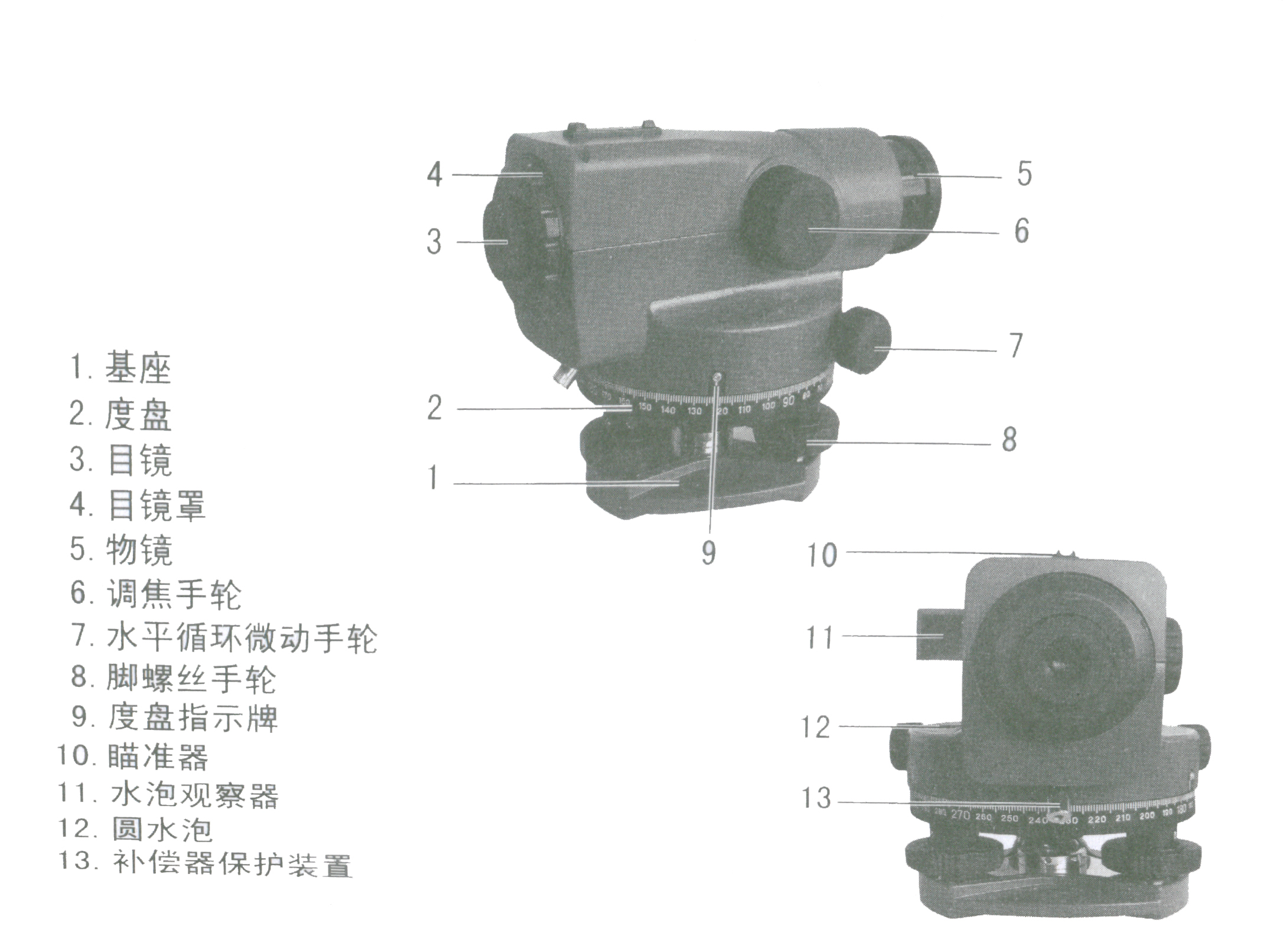

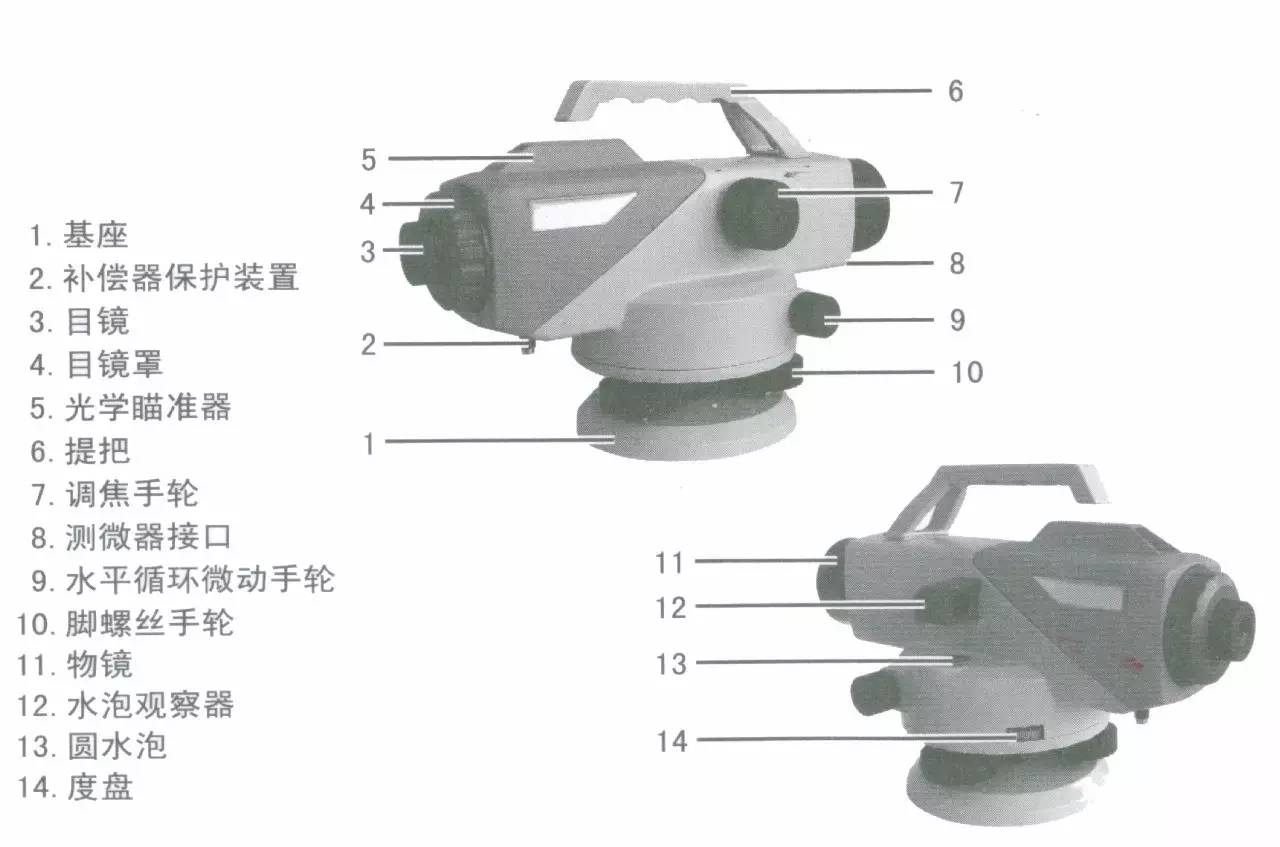

外部结构
技术参数
|
技术参数 |
24X |
28X |
32X |
|
望远镜 |
正像 |
正像 |
正像 |
|
倍率 |
24X |
28X |
32X |
|
物镜口径 |
36mm |
40mm |
40mm |
|
视场角 |
1°20′ |
1°20′ |
1°20′ |
|
最短视距 |
0.3m |
0.3m |
0.3m |
|
乘常数 |
100 |
100 |
100 |
|
加常数 |
0 |
0 |
0 |
|
防水 |
是 |
是 |
是 |
|
补偿器工作范围 |
±15´ |
±15´ |
±15´ |
|
安平精度 |
±8" |
±8" |
±8" |
|
圆水泡精度 |
8´/2mm |
8´/2mm |
8´/2mm |
|
度盘分度值 |
1°或1gon |
1°或1gon |
1°或1gon |
|
每公里往返测量标准差 |
2.0mm |
1.5mm |
1.0mm |
|
仪器净重 |
1.8kg |
1.8kg |
1.8kg |
|
三角架连接尺寸 |
M16或5/8" |
M16或5/8" |
M16或5/8" |

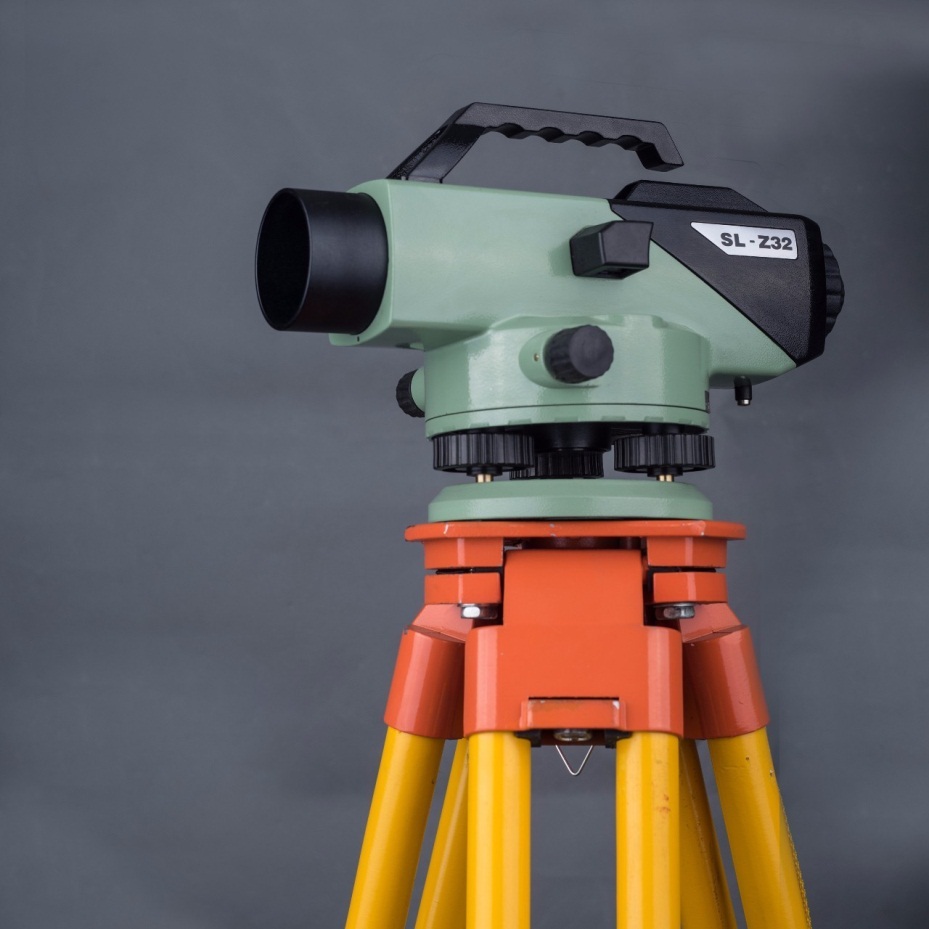

SL-Z32
▲户外图
▲室内图
外部结构
技术参数
|
望远镜 |
正像 |
|
倍率 |
32X |
|
物镜口径 |
45mm |
|
视场角 |
1°20′ |
|
最短视距 |
0.3m |
|
乘常数 |
100 |
|
加常数 |
0 |
|
防水 |
是 |
|
补偿器工作范围 |
±15´ |
|
安平精度 |
±0.3" |
|
圆水泡精度 |
8´/2mm |
|
度盘分度值 |
1°或1gon |
|
每公里往返测量标准差 |
1.0mm |
|
仪器净重 |
2.7kg |
|
三角架连接尺寸 |
M16或5/8" |
|
平板测微器MD1 |
范围 |
最小格值 |
估读值 |
|
（带光学测微尺） |
10mm |
0.1mm |
0.01mm |

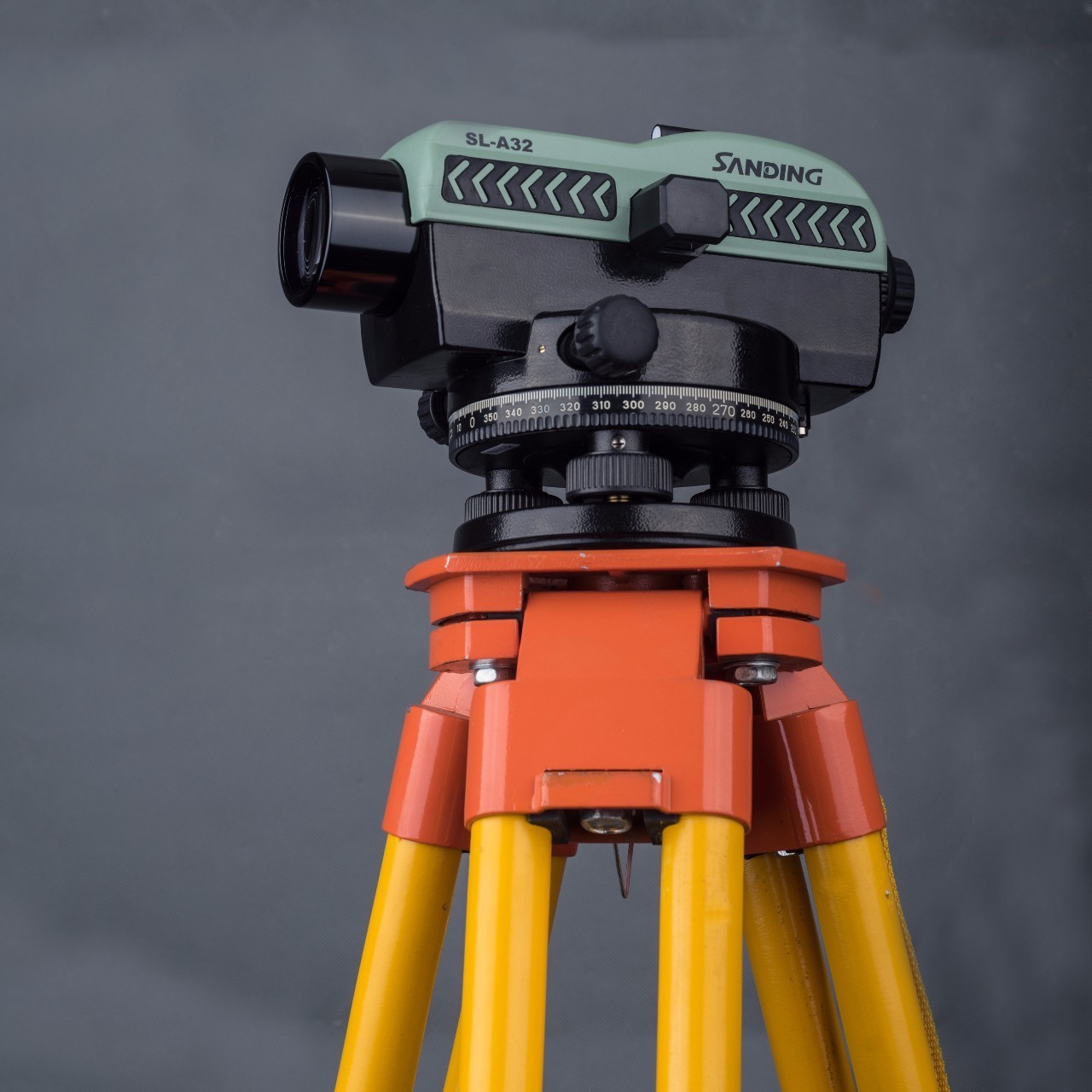

SL-A32

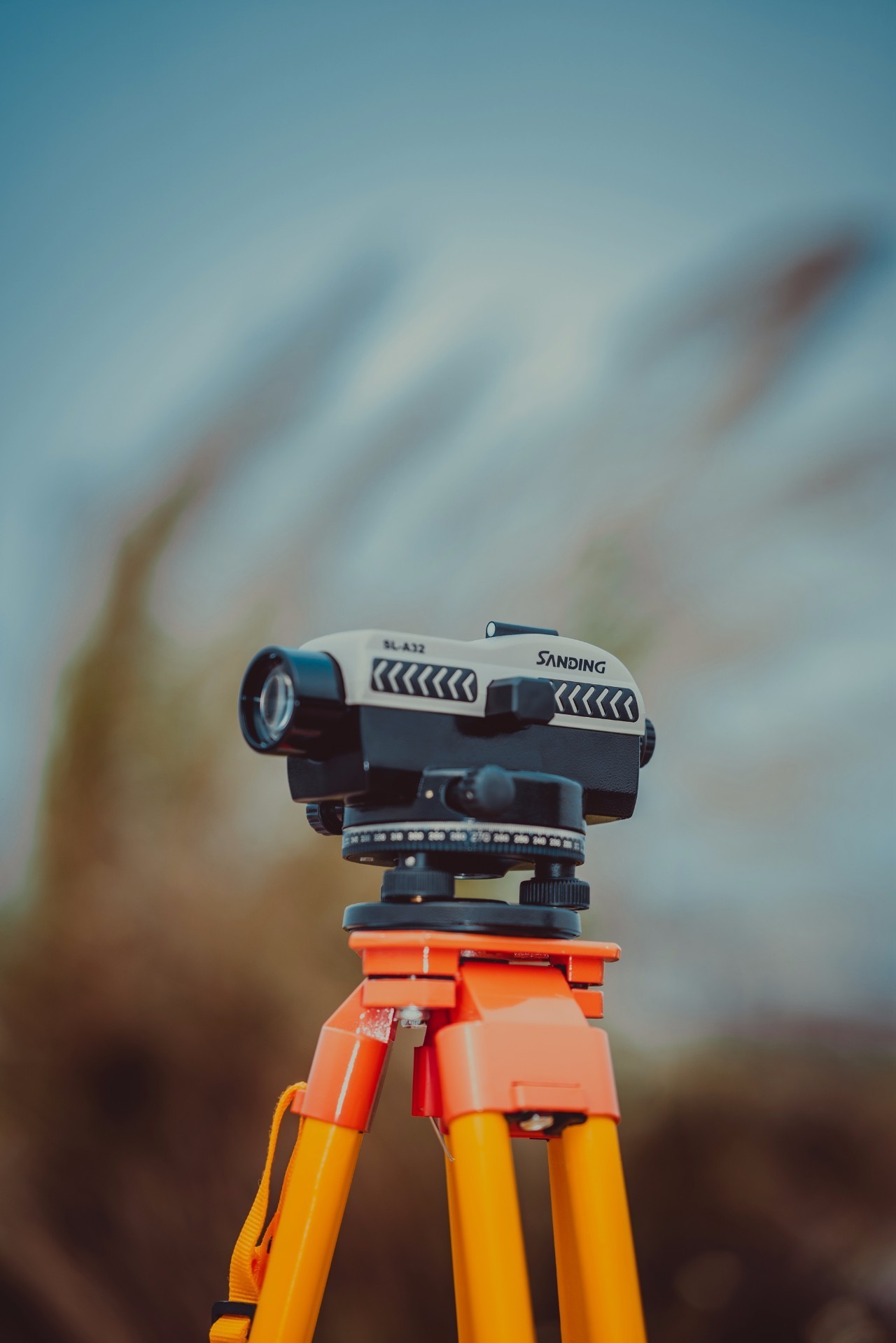

▲户外图
▲室内图

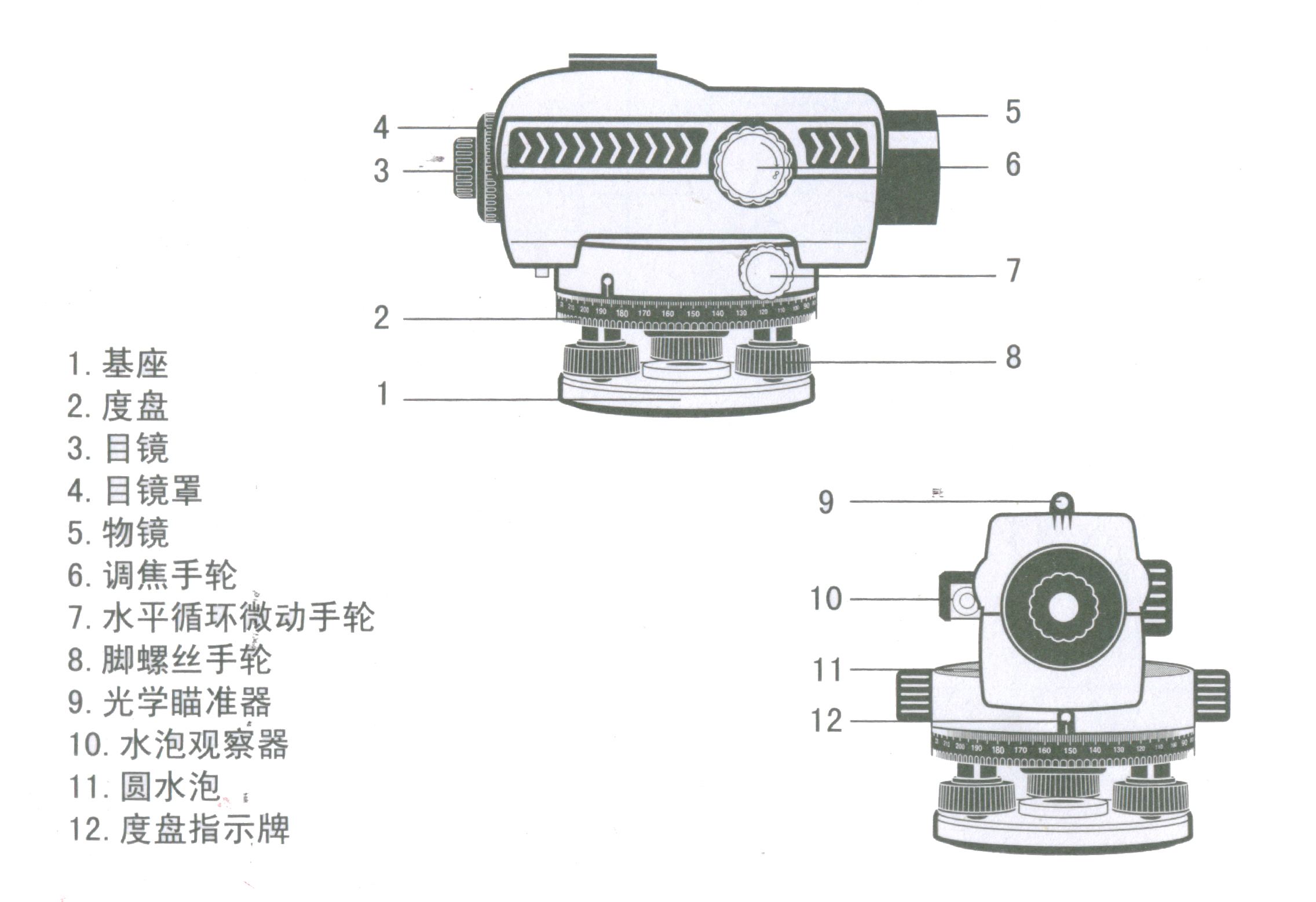

外部结构
技术参数
|
技术参数 |
20X |
22X |
24X |
26X |
28X |
30X |
32X |
|
望远镜 |
正像 |
正像 |
正像 |
正像 |
正像 |
正像 |
正像 |
|
倍率 |
20X |
22X |
24X |
26X |
28X |
30X |
32X |
|
物镜口径 |
36mm |
36mm |
36mm |
40mm |
40mm |
40mm |
40mm |
|
视场角 |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
|
最短视距 |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
|
乘常数 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
加常数 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
防水 |
是 |
是 |
是 |
是 |
是 |
是 |
是 |
|
补偿器工作范围 |
±15´ |
±15´ |
±15´ |
±15´ |
±15´ |
±15´ |
±15´ |
|
安平精度 |
±8" |
±8" |
±8" |
±8" |
±8" |
±8" |
±8" |
|
圆水泡精度 |
8´/2mm |
8´/2mm |
8´/2mm |
8´/2mm |
8´/2mm |
8´/2mm |
8´/2mm |
|
度盘分度值 |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
|
每公里往返测量标准差 |
2.5mm |
2.0mm |
2.0mm |
1.5mm |
1.5mm |
1.5mm |
1.0mm |
|
仪器净重 |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
|
三角架连接尺寸 |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
仪器用途
精密自动安平水准仪是高精度自动安平水准仪，用于国家二、三级水准测量（配置MD1测微器后可作为二等水准测量），建筑工程测量；形变监测，矿山测量和大型机器设备的安装。利用自动补偿技术，可极大提高作业效率和作业精度。仪器工作温度为-30℃~+50℃。
测量方法

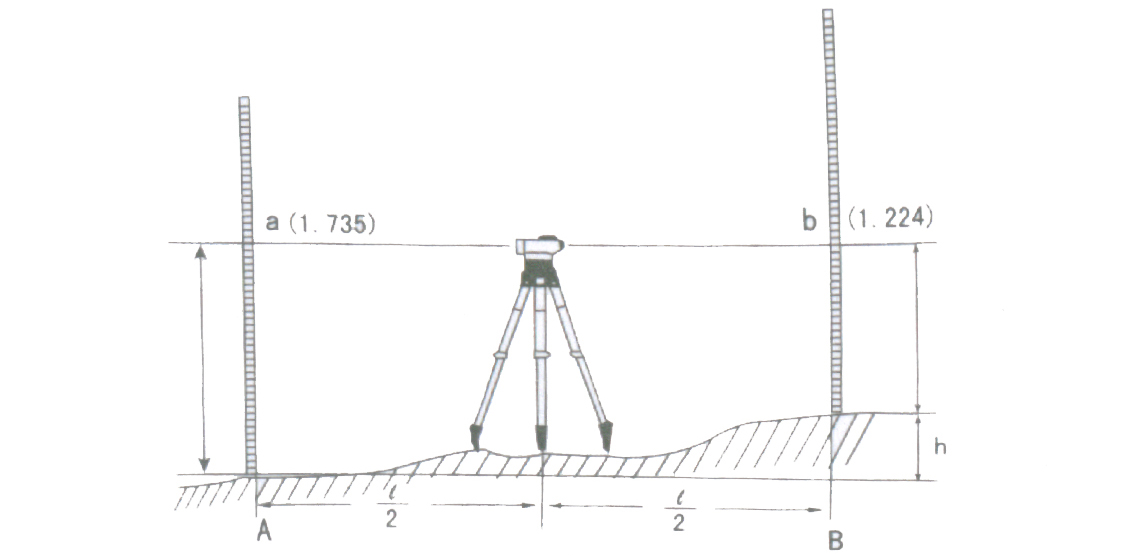

高差测量
1.安置仪器于A、B中间
2.垂直安放标尺于A点，用于丝读数为a。
3.垂直安放标尺于B点，用于丝读数为b。
4.A、B两点高差值为a-b
图示：h=a-b
=1.735-1.224
=0.511m

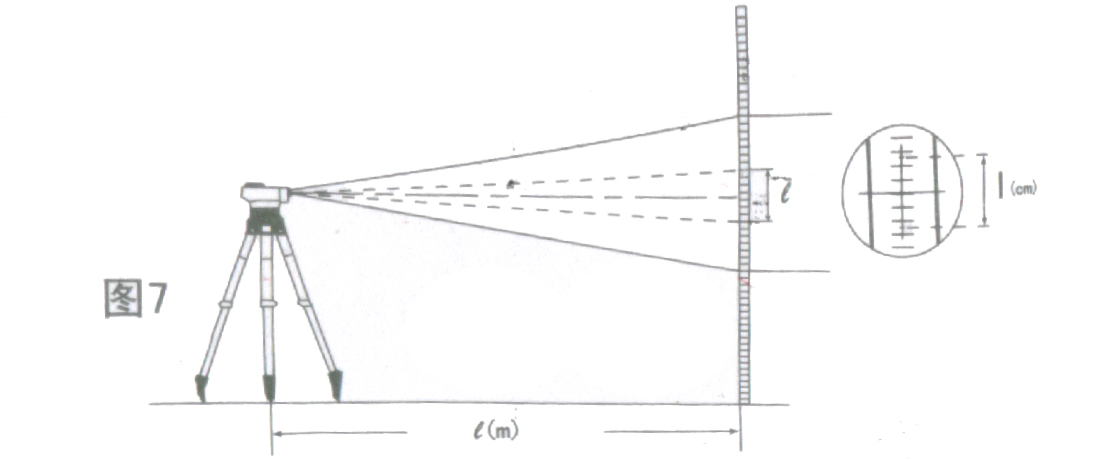

距离测量

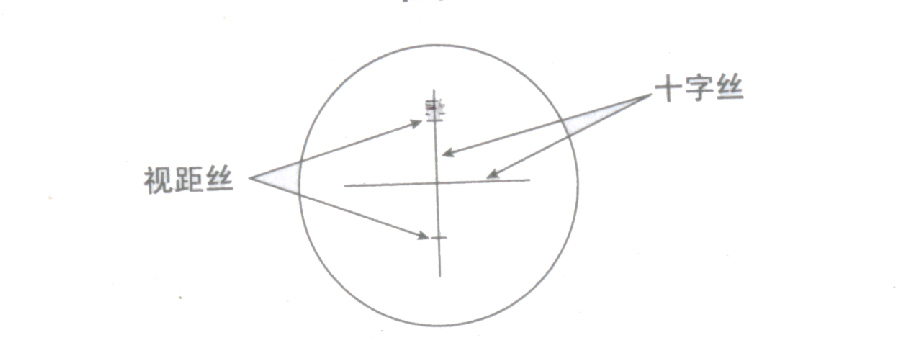

1.瞄准标尺，读取视距丝间距e，单位：厘米
2.仪器至标尺距离等同e值，单位：米
图示：视距丝长度e为32厘米，则仪器至标尺距离为32米。

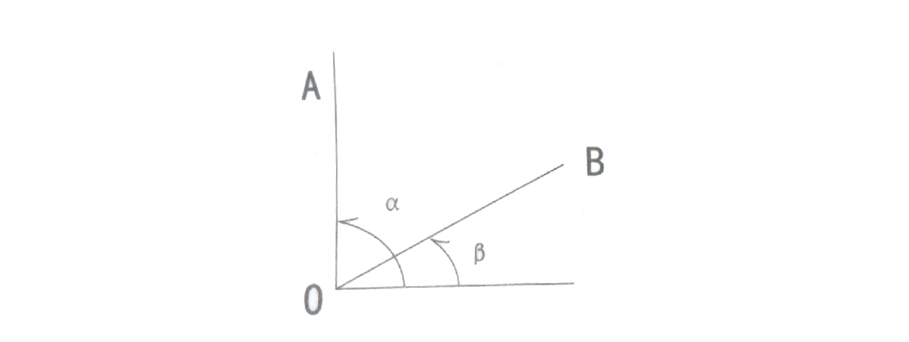

方向角度测量
1.视距丝竖丝瞄准目标A，读取角度值α。
2.转动望远镜瞄准目标B，读取角度值β。
3.A0B=α-β（图示）
