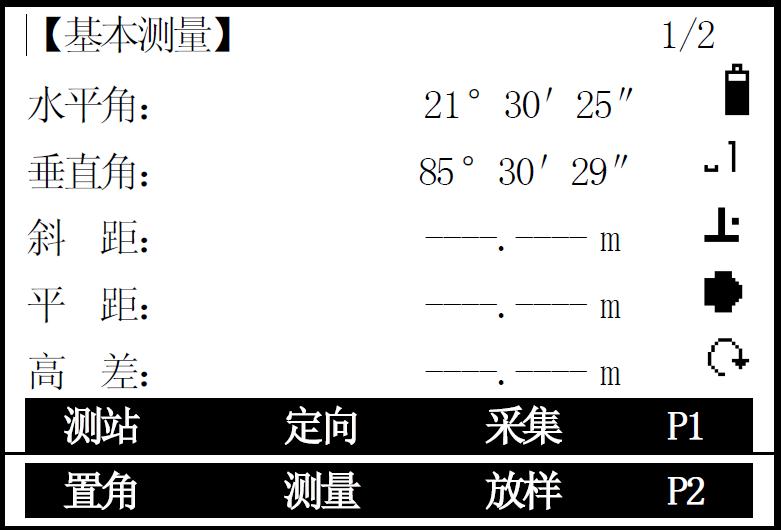

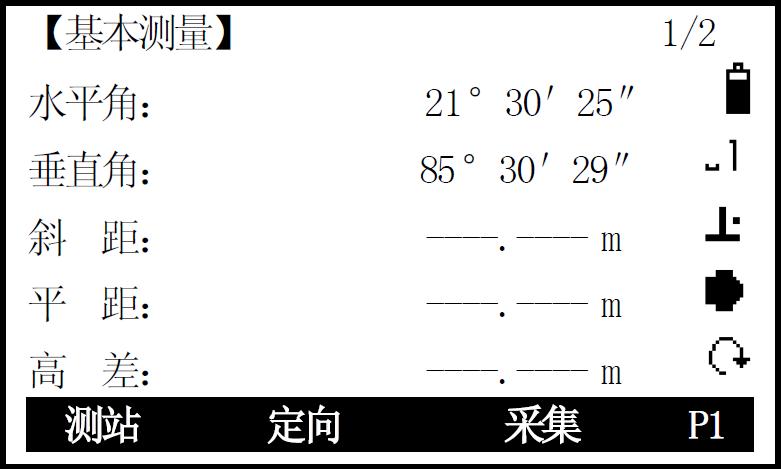

基本测量分两页显示和两页功能菜单,包括了所有常用的测量功能,如角度测量、距离测量以及坐标测量。显示如下图所示:
▌
在这个界面“1/2”,按F4[P1]或[P2] 可以切换F1 至F3 的按建功能。
按[翻页]键可显示“2/2”界面。

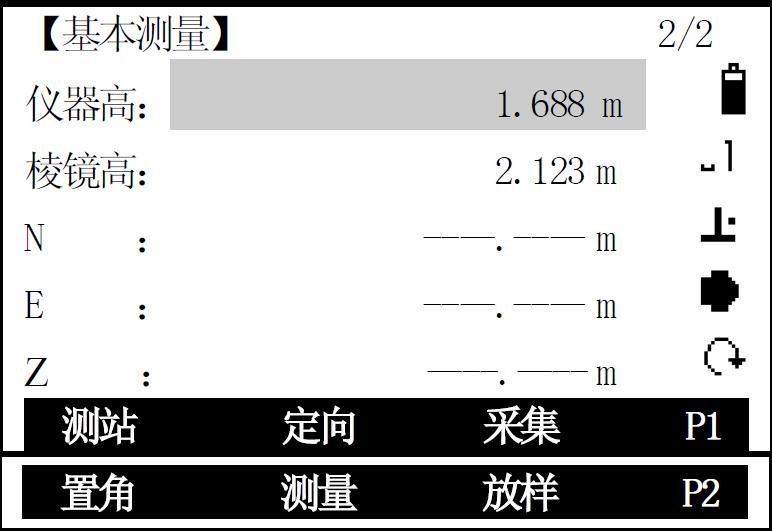

如图这个界面“2/2”可以显示NEZ的坐标值,还可以设置仪器高和棱镜高。
按F4[P1]或[P2] 可以切换F1至F3的按建功能。
按[翻页]键可回到“1/2”界面。
▌
基本测量第一页“1/2”中:“.”,“-”,“0~9”都定义成了功能的快捷键。
分别为:
● “0”键: 置角功能。● “.”键: 测量功能。
● “-”键:放样功能。● “1”键: 后方交会功能。
● “2”键: 悬高测量功能。● “3”键: 对边测量功能。
● “4”键: 面积测量功能。● “5”键: 道路功能。
● “7”键: 测站功能。● “8”键: 定向功能。
● “9”键: 采集功能。
▌
基本测量界面P1 功能页中按F1[测站]。
▌

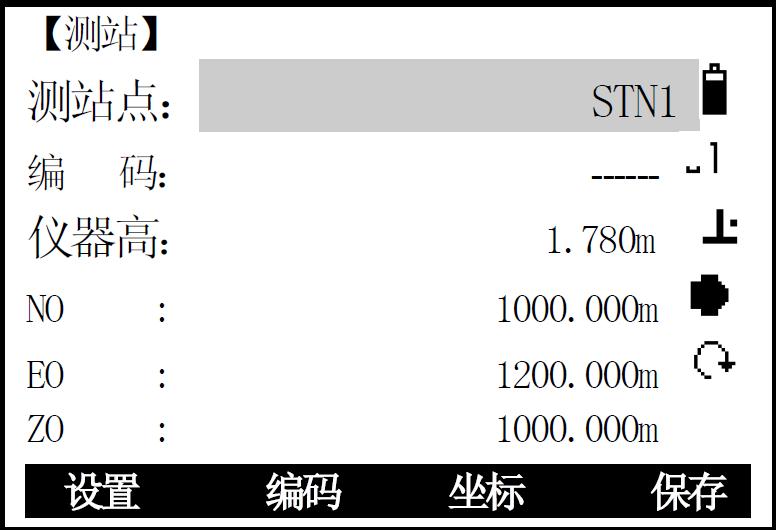

屏幕显示当前测站点的信息。
用户可以用上下导航键移动光标到所需编辑的测站点元素上直接输入:测站点名、测站的编码、仪器高和NEZ坐标。
▌

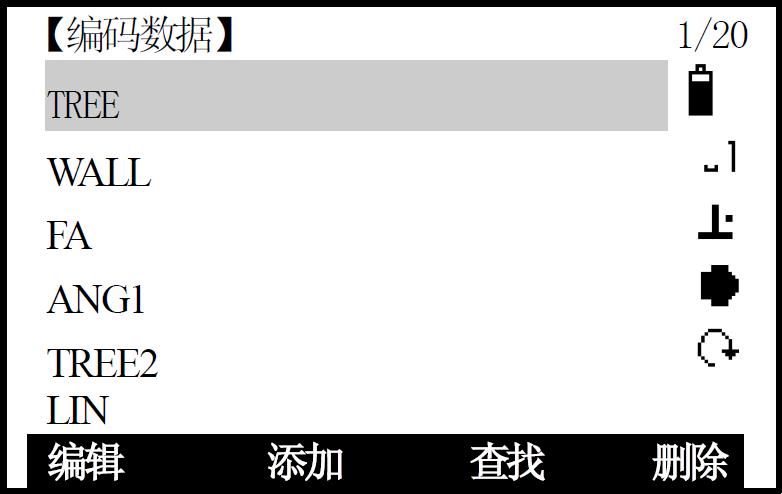

F2[编码] 进入下图:
进入编码文件,可以调用已存储的编码或添加新编码。
在此界面可以用上下导航键选择编码,然后按ENT键确定返回。用左、右导航键可翻页查找编码。
▌

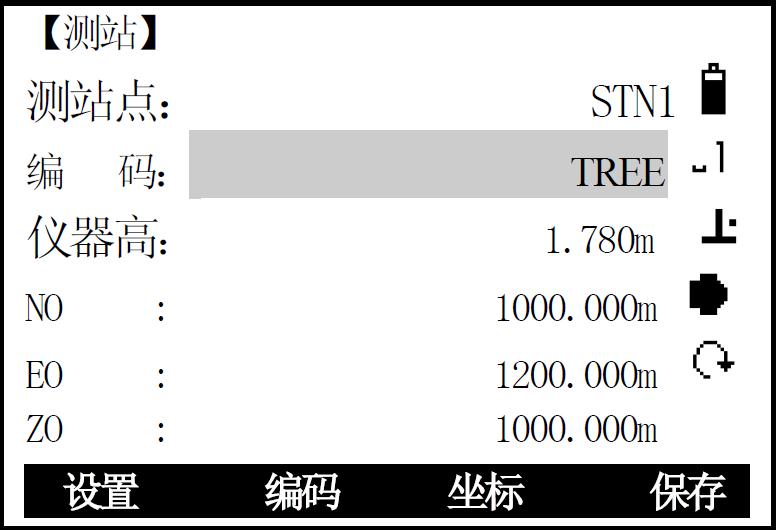

在【测站】界面可以按F3[坐标],进入到调用坐标文件中,调用文件中的坐标点设为测站点。
▌
这些坐标数据是“调用坐标文件”中的坐标。在这个界面下用上下导航键或F3[查找]功能选择所需的坐标点,然后按ENT键确认。
●左右导航键可翻页查找数据。
●.右上角的“1/20”显示中,“1/”代表光标选中坐标点在文件中的序号,“20”代表文件中坐标的总数。
●确认测站信息正确后,可以按F1[设置]或F4[保存],完成设置测站点。两者区别在于F1[设置]只设置测站不存储数到文件中。而F4[保存]除了设置测站,还会将数据记录到所选的存储测量文件和坐标文件中。
●调用坐标文件中不会有重名点。
▌
基本测量界面P1 功能页中按F2[定向]。
▌

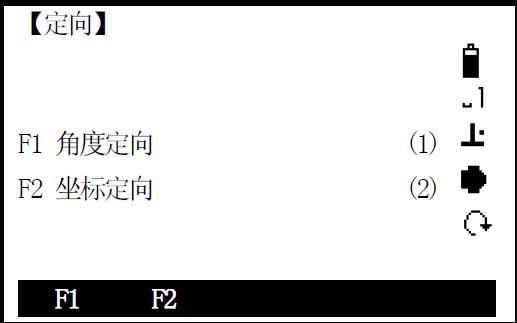

按F2[定向] 进入下图界面:
定向有两种方法:
1. 角度定向
2. 坐标定向
▌

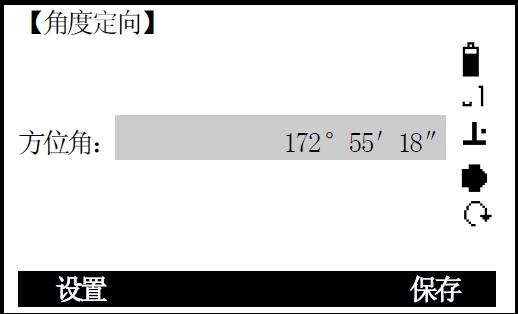

按F1 或数字键 [1] 选择“角度定向”如下图:
●例如输入172°55′18″,其中“°”、“′”、“″”用小数点[ .]键输入。
●F1[设置] 只是设置方位角,不记录数据。
●F2[保存] 设置方位角,还会在存储测量文中记录后视数据。因为没有产生坐标,所以不会在存储坐标文件中记录坐标数据。
▌

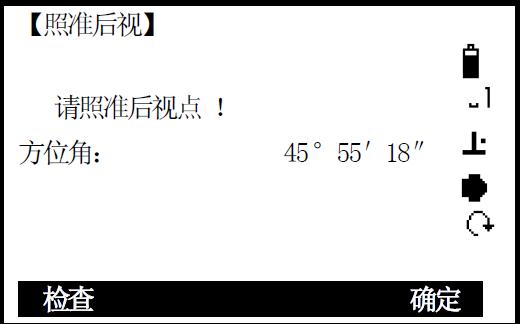

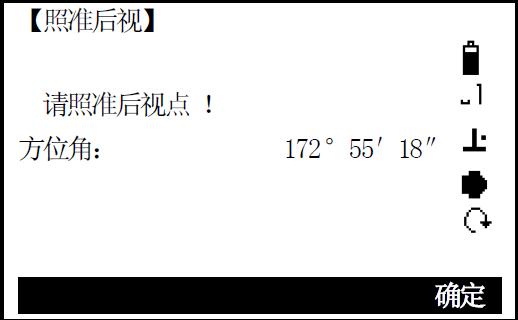

按F1[设置] 或F4 [保存] 如下图:
按F4[确定]完成后视定向。
按[ESC]退出设置。
▌
如右图界面P1 功能页中按F2[定向]:
▌

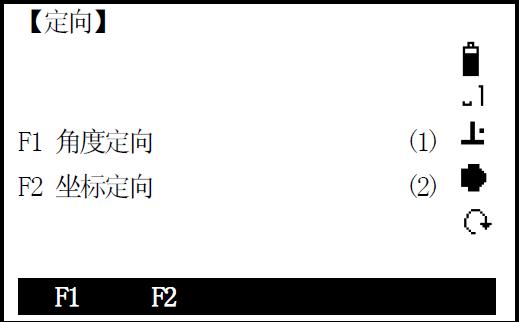

按F1[后视] 进入下图界面:
定向有两种方法:
1.角度定向
2.坐标定向
▌

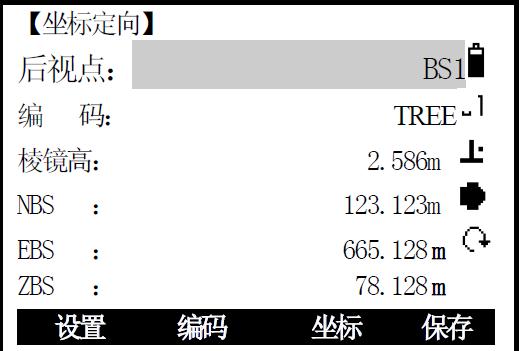

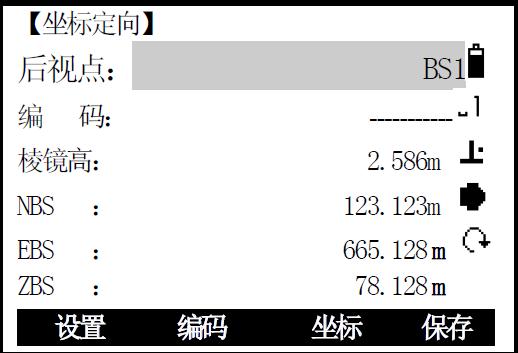

按F2 或数定键 [2] 选择“坐标定向”如下图:
屏幕显示当前后视点的信息。
●用户可以用上下导航键移动光标到所需编辑的后视点元素上直接输入:后视点名、后视点编码、棱镜高和NEZ坐标。
▌

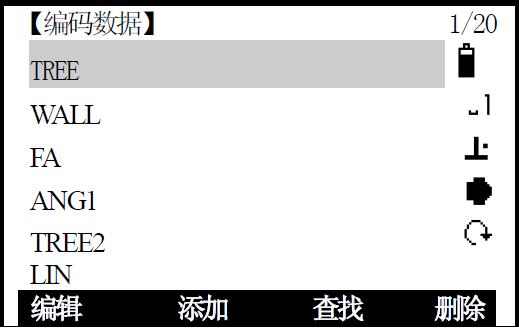

如需要到编码文件中调用编码按F2[编码] 进入下图:
●可以调用已存储的编码或添加新编码。
●在此界面可以用上下导航键选择编码,然后按ENT键确定返回。
●用左、右导航键可翻页查找编码。
▌
按ENT键返回【坐标定向】
如果需要到调用(坐标)文件中,调用坐标来作为后视点
▌

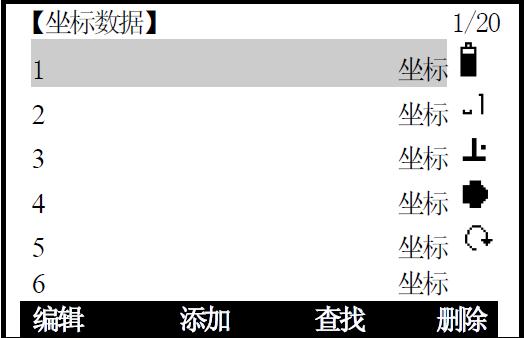

F3 [坐标]按F3[坐标] 进入下图
●这些坐标数据是“调用坐标文件”中的坐标。在这个界面下用上下导航键或F3[查找]功能选择所需的坐标点,然后按ENT键确认。
●左右导航键可翻页查找数据。
●右上角的“1/20”显示中,“1/”代表光标选中坐标点在文件中的序号,“20”代表文件中坐标的总数。
▌

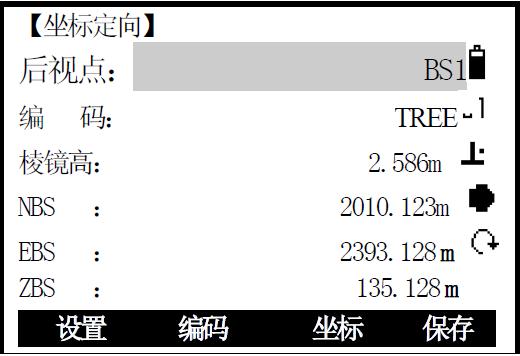

按[ENT]键确定已选坐标进入下图
●确认后视点信息正确后,可以按F1[设置]或F4[保存],完成设置测站点。
●两者区别在于:
F1[设置]只设置测站不存储数到文件中。
而F4[保存]除了设置后视,还会将数据记录到所选的存储测量文件和坐标文件中。
▌
确认后视点F1或F4 按F1或F4进入下图
●按F4[确定]完成后视定向。
●按[ESC] 退出设置。
●按F1[检查] 可通过对后视点的测量检查后视坐标点。
▌

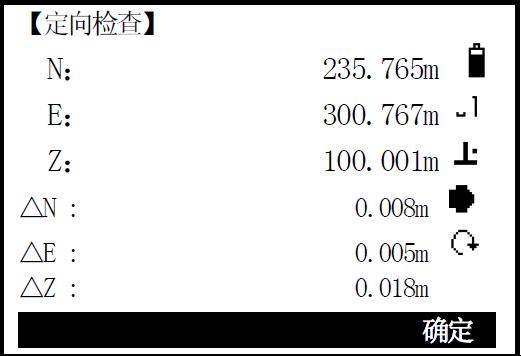

按F1[检查],测后视点进入下图:
●照准后视,测量得到与后坐标的差值:
●△N : 表示北坐标的差值。
●△E : 表示东坐标的差值。
●△Z : 表示高程的差值。
● 确认无误后按F4[确定] 完成后视定向。
▌
(完)
