园林绿化施工的结果经常与园林设计之间存在相当大的偏差，产生这一现象的原因是多种多样的，但园林施工放线过程中存在的问题是引起这些偏差存在的主要原因之一。

施工放样作为园林施工的第一道实施步骤，它对园林设计的准确物化，其重要性可谓举足轻重。

那么，如何才能做到园林施工的精确放样呢？

RTK和全站仪是最常用的方法。要使园林施工精确放样成为可能，可以选择全站仪测量模式，但首先你得使用一台精准度高、放样速度快的全站仪。

精准度高、放样快的全站仪能够解决这些问题，下面推荐三鼎722R系列全站仪进行园林施工精确放样，并简单介绍。

三鼎STS-722R4L全站仪在园林施工中需要用到的放样操作

放样程序可根据放样点的坐标或手工输入的角度、水平距离和高程计算放样元

素。放样的差值会连续显示。

放样程序操作过程：

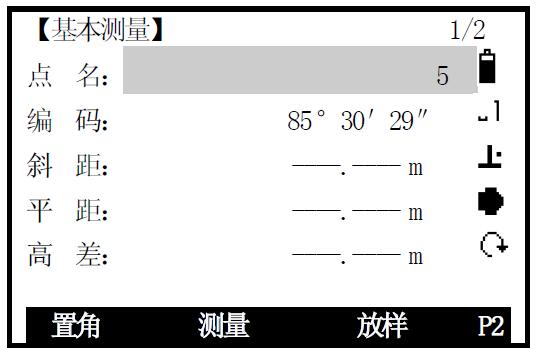

在基本测量[P2]功能中按F3[ 放样]

▌

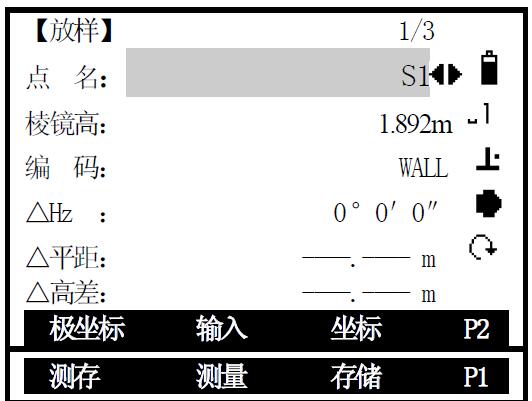

按F3[放样] 进入下图界面：“1/3”此功能中显示共3页，按[翻页]切换；

● F1至F4功能键共2页，按F4[ P1 ] 或[ P2 ] 切换；

● 在此界面中可以用上下导航键移动光标分别对点名、棱镜高和编码进行编辑。

● 在此界面还显示的是极坐标放样

● 用左右道航键可以按顺序调用坐标文件中的数据进行放样。

● 按[菜单]键，可以设测站和定向。

▌

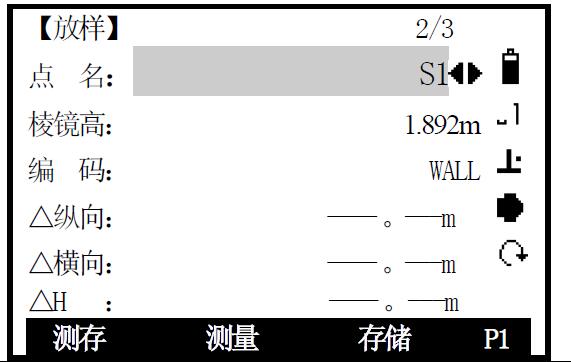

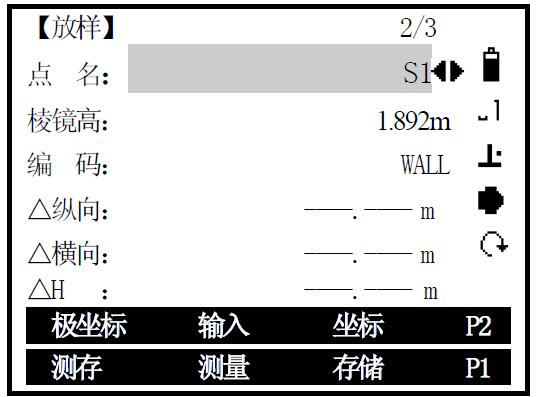

按[翻页] 进入下图“2/3” 正交法放样“2/3”界面显示的是正交法放样。

● 用左右道航键可以按顺序调用坐标文件中的数据进行放样。

● 按[菜单]键，可以设测站和定向。

▌

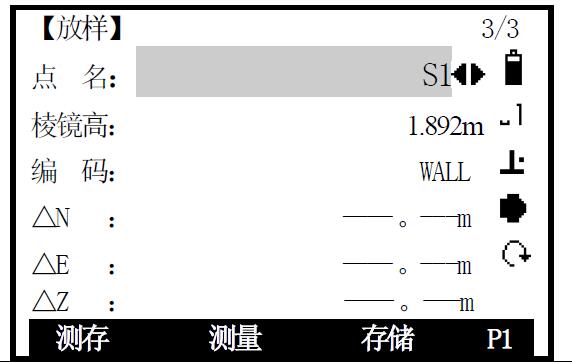

按[PAGE] 进入下图“3/3” 坐标差放样，“3/3”界面显示的是坐标差放样。

● 坐标差=放样坐标-测量坐标。

● 用左右道航键可以按顺序调用坐标文件中的数据进行放样。

● 按[菜单]键，可以设测站和定向。

▌

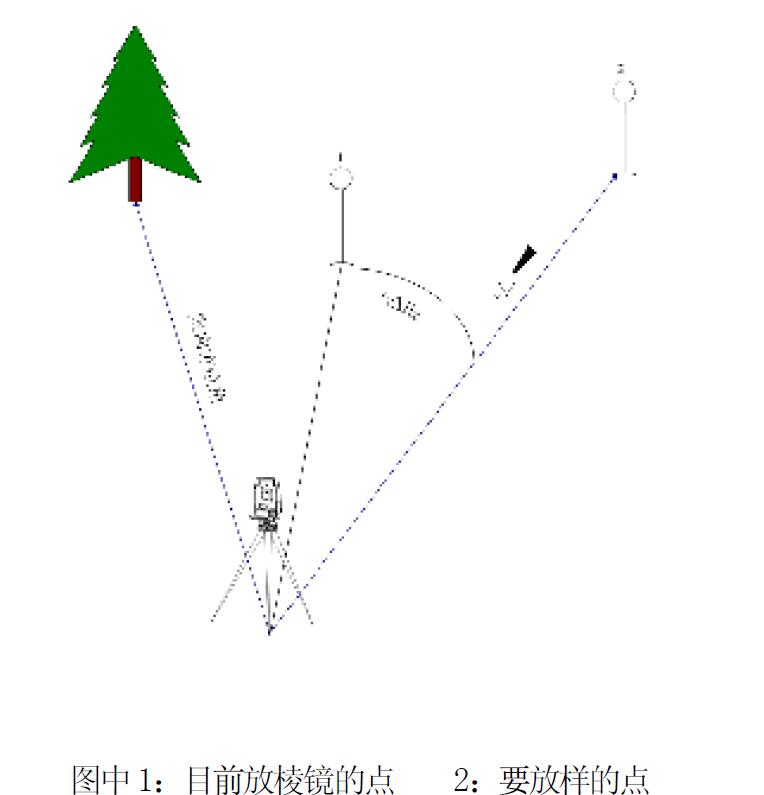

极坐标放样程序操作：

极坐标放样中几个偏差的含义：

△Hz 角度偏差：放样点在目前测量点右侧时为正。

△平距距离偏差：放样点在更远处时为正。

△高差高程偏差：放样点在更高处时为正。

▌

在此界面用左右道航键可以按顺序调用坐标文件中的数据进行放样。

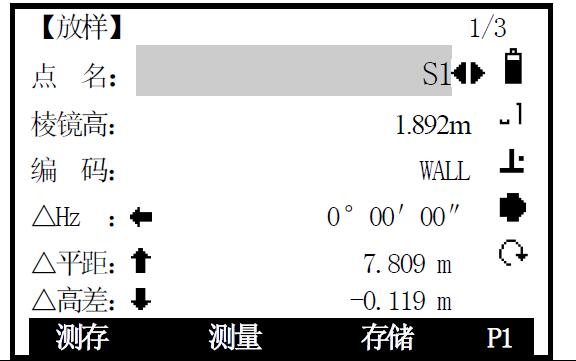

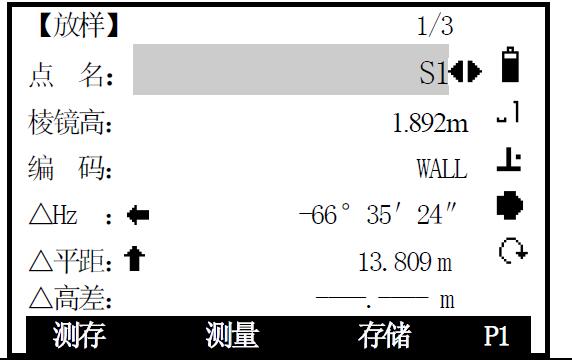

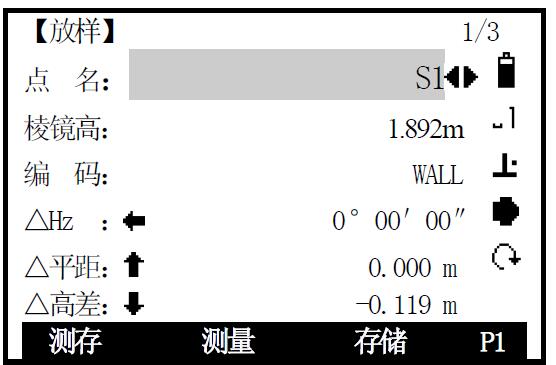

●放样“1/3”界面。照准当前棱镜，按[F2](测量)开始测量并计算显示测量点与放样点之间的放样参数差。

▌

转动仪器照准部，使“△Hz”项显示的角度差为0°00′00″,同时指挥立尺员移动棱

镜。

●箭头含义：

◀：从测站上看去，向左移动棱镜。

►：从测站上看去，向右移动棱镜。

▌

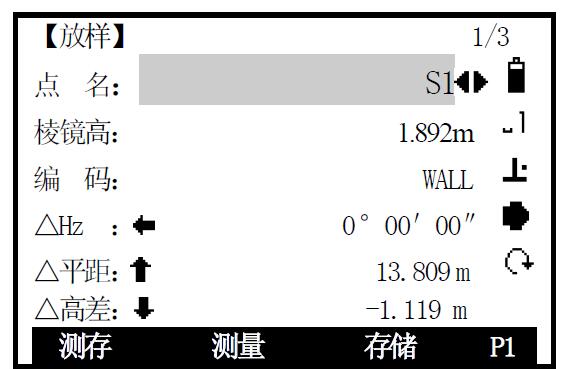

在望远镜照准的零方向上安置棱镜并照准，按[F2](测量)启动测量并计算棱镜的位置与放样点的放样参数差。

●箭头方向为棱镜应移动的方向。

▌

●按箭头方向前后移动棱镜，使“△平距”项显示的距离值为0m。

●箭头含义：

▼向测站方向移动棱镜：

▲向远离测站方向移动棱镜放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

▌

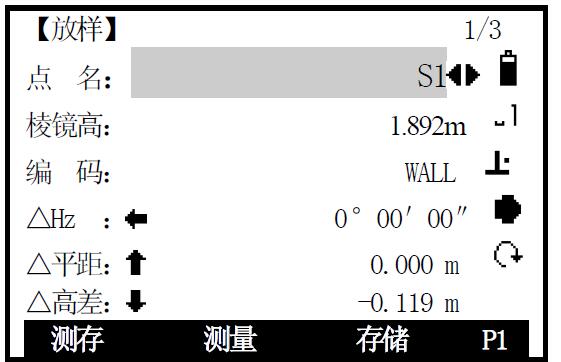

●当△Hz：和△平距：都为0值时，表明当前的棱镜点即为放样点。

△高差：项显示的为填挖数据。

▼：表示需挖，深度为该项显示的数据。

▲：表示需填，高度为该项显示的数据。

注意：一个点放样完成后，程序会自动找到调用文件中的后一个点作为放样点。

▌

正交法放样程序操作：

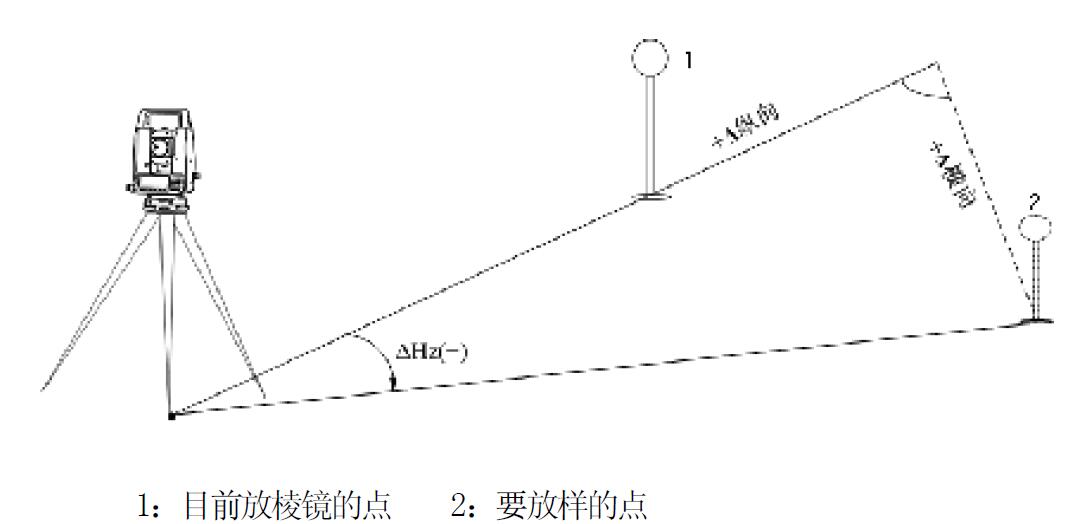

放样点与目前测量点间的位置偏差量，以纵向偏差和横向偏差表示。

正交法放样中几个偏差的含义：

△纵向：纵向偏差，放样点在更远处时为正。

△横向：横向偏差，与视线正交，放样点在目前测量点右侧时为正。

▌

●按[翻页]键，跳转到放样“2/3”界面，选择放样点，并输入棱镜高。

● 在此界面用左右道航键可以按顺序调用坐标文件中的数据进行放样。

▌

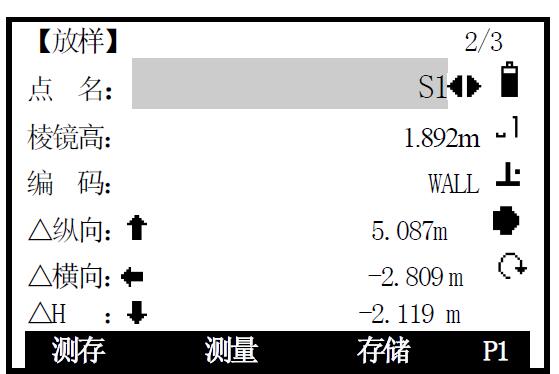

●照准当前棱镜，按[F2](测量)开始测量并计算显示测量点与放样点之间的放样参数差。

●箭头方向为棱镜应移动的方向。

▌

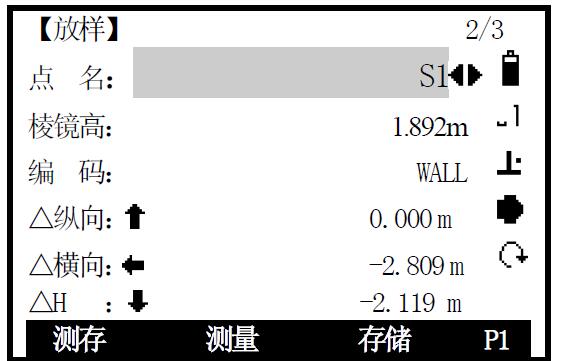

●按箭头方向前后移动棱镜，使“△纵向”显示的距离值为0 m。

▼：向测站方向移动棱镜。

▲：向远离测站方向移动棱镜。

●放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

▌

●转动仪器照准部，找到使“△横向”偏差为0值的方向，并指挥立尺员移动棱镜。

·箭头含义：

◀：从测站上看去，向左移动棱镜。

►：从测站上看去，向右移动棱镜。

▌

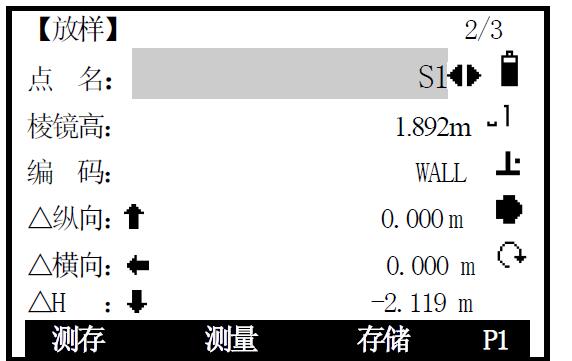

●当△纵向和△横向都为0值时，表明当前的棱镜点即为放样点。

●△H显示的为填挖数据。

▼：表示需挖，深度为该项显示的数据。

▲：表示需填，高度为该项显示的数据。这样就完成了一个点的放样。

注意：一个点放样完成后，程序会自动找到调用文件中的后一个点作为放样点。

▌

坐标差放样操作程序：

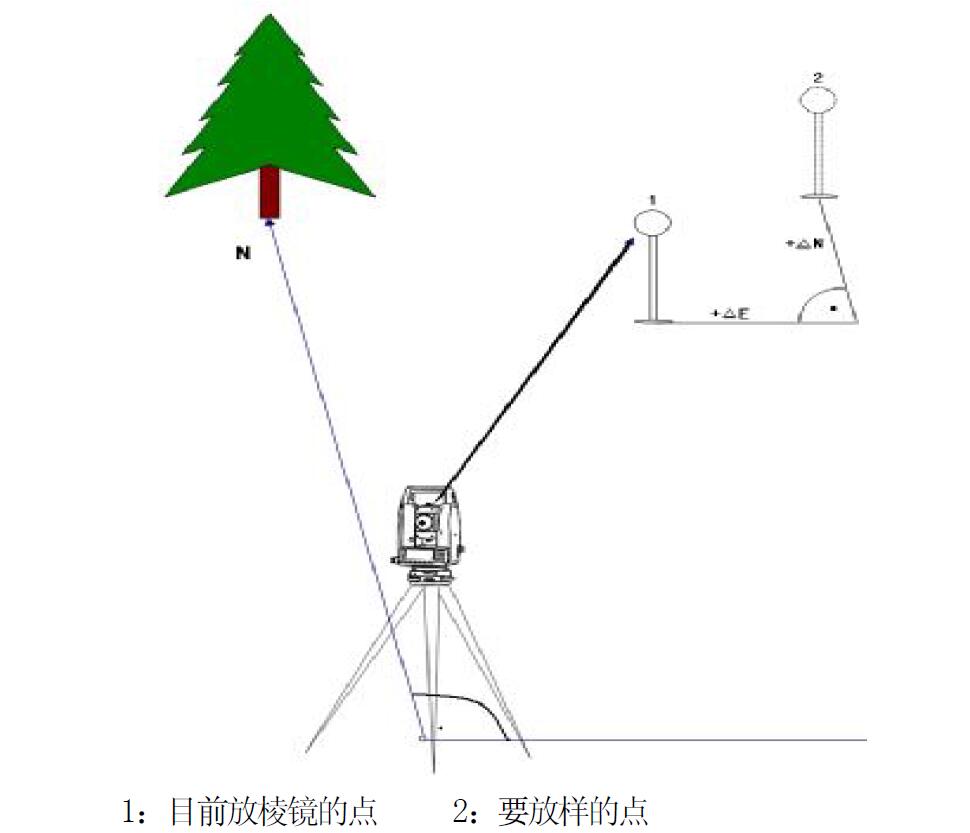

基于坐标系的放样，偏差值为坐标差。

坐标差放样中几个偏差的含义：

△E：放样点和目前测量点间的E坐标差。

△N：放样点和目前测量点间的N坐标差。

△Z：放样点和目前测量点间的Z坐标差。

（坐标差= 放样坐标 - 测量坐标）

▌

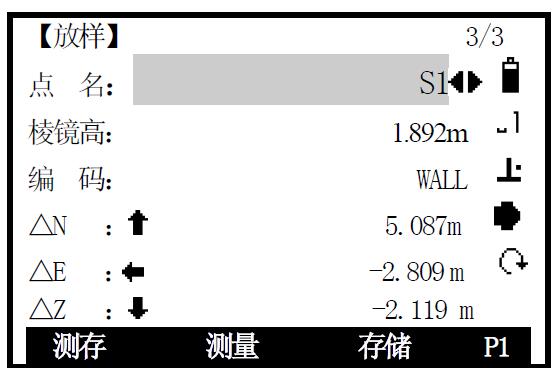

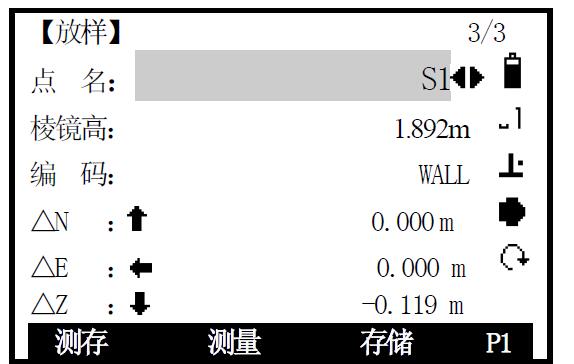

●按[翻页]键，跳转到放样“3/3”界面。选择放样点，并输入棱镜高。

● 在此界面用左右道航键可以按顺序调用坐标文件中的数据进行放样。

▌

●照准当前棱镜，按[F2](测量)开始测量并计算显示测量点与放样点之间的放样参数差。

●箭头方向为棱镜应移动的方向。

▌

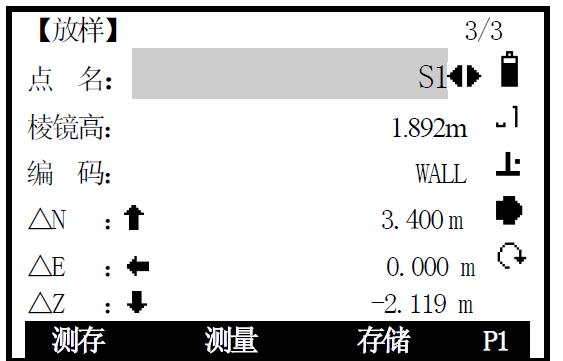

●在E 方向上移动棱镜，距离为“△Y/E”，使其显示为0值。

●△Y/E为正：表示放样点在目前测量点的右边，向右移动棱镜。

●△Y/E为负：表示放样点在目前测量点的左边，向左移动棱镜。

▌

●再在N方向上移动棱镜，距离为“△X/N”，使其显示为0值。

●△X/N为正：表示放样点在更远处，应向远离测站的方向移动棱镜。

●△X/N为负：表示应向测站的方向移动棱镜。

●放样过程中选用重复精测或跟踪测量进行放样，则可实时显示棱镜点与放样点的参数差，十分方便。

▌

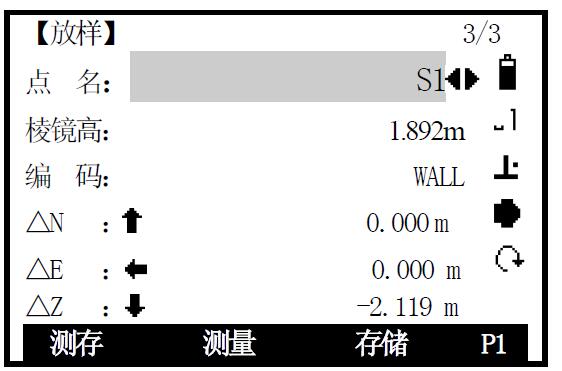

●当△Y/E和△X/N横向都为0值时，表明当前的棱镜点即为放样点。

●△H显示的为填挖数据。

●△H为正：表示需填，高度为该项显示的数据。

●△H为负：表示需挖，深度为该项显示的数据。这样就完成了一个点的放样。

注意：一个点放样完成后，程序会自动找到调用文件中的后一个点作为放样点。

▌

三鼎722R系列全站仪用于园林施工的精确放样，提高工作效率，能最大限度地减小园林施工的结果与园林设计的偏差。
