到底CASS10.0工程应用模块做了哪些优化???

到底CASS10.0工程应用模块做了哪些优化???

时间:2017/8/8  作者:admin  来源:  查看次数:2567

6月6日CASS10.0发布至今,

小编也去喝了这个“头啖汤”!


在生态圈提交了试用申请,

等了差不多1个工作日后,

就收到了技术人员给小编发送的安装包

和试用账号的授权。


现在就来感受一下

CASS10.0中做了哪些优化?

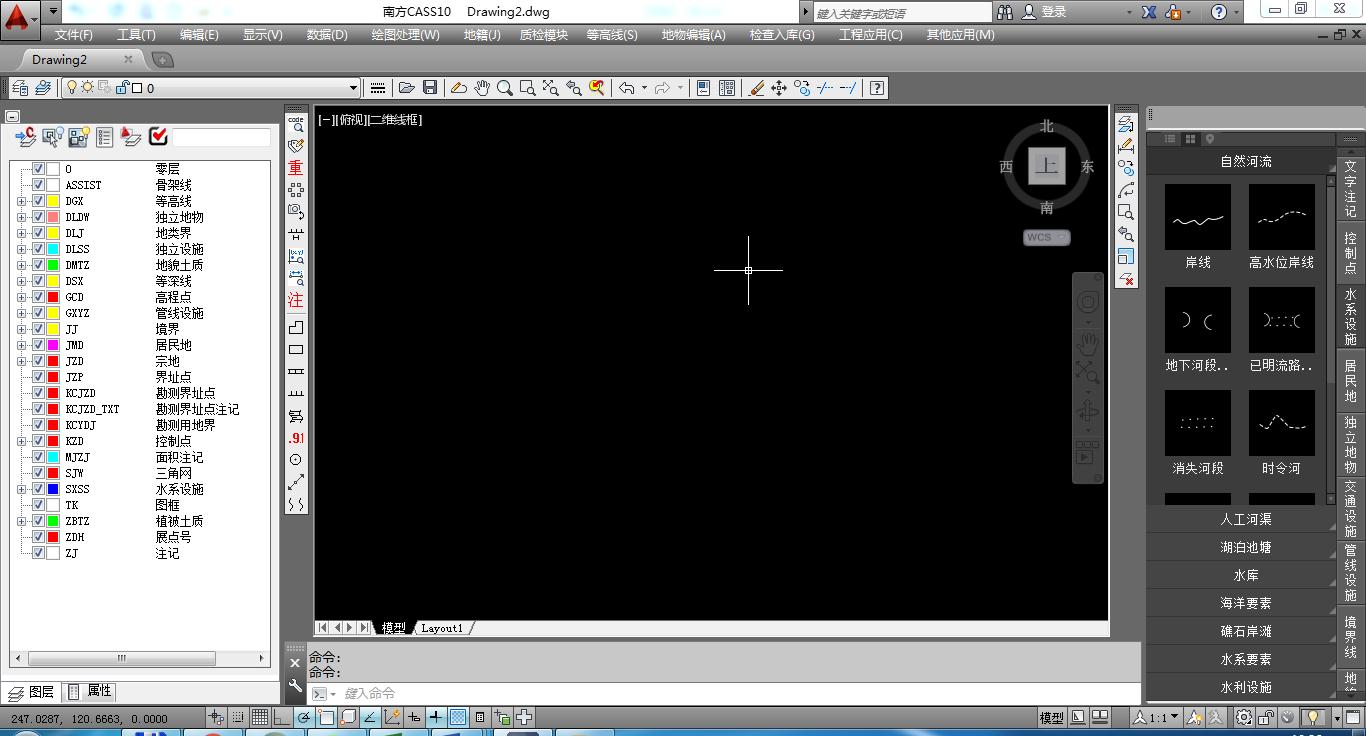

如图进入CASS10.0页面

看见右侧的地物绘制栏,

换了,换了,换了......


小编从CASS7.0开始接触CASS,

这么多年下来,

右侧地物绘制栏一直采用的传统的抽屉式风格。


能够接受了这么多年市场的压力,

抽屉式的地物绘制栏优点自然是不必说的,

不过其缺点也是很明显的,

像小编当年刚刚接触CASS的时候,

就会出现总是找不到要绘制的地物在哪个抽屉,

又记不住地物编码,

最后只好在桌子上贴了各种地物的编码表。



不过现在终于在CASS10.0中,看见换了。

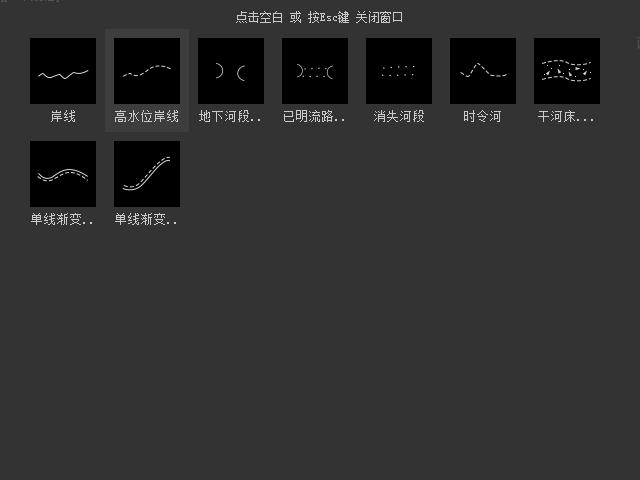

CASS10.0采用新的地物绘制栏,采用列表、

缩略图展示方式,支持拼音、字母、编码模糊搜索。

光标定位在右侧地物栏的任一位置,

直接输入要搜索的内容,

会自动跳转到搜索页面,

极大的方便了新用户找不到地物在哪里、

不清楚地物编码的尴尬。



方便了新用户,同时也要照顾老用户。

CASS10.0保留了传统的地物展示页面,

照顾了老用户的绘制习惯。

并且,只要鼠标单击图标,

就可以进行绘制了,大大的提高了绘图的效率。



说那么久,最重要的一点就是

不需要硬件狗!!!


CASS10.0采用硬件狗加密、

云授权两种加密授权方式。


什么是云授权,简单来说,

就是只要有网络,登录了云授权的账号,

就可以正常的使用CASS10.0了。



接下来我们看一下

最受工程测量用户关注的CASS工程应用模块,

在CASS10.0中做了哪些优化?



1、工程应用-查询图上两点距离(新增)


命令:DISTGRAPH

功能:根据当前图形比例尺,计算两点间的图面距离。

命令行提示

选择第一点:

选择第二点:

两点的图面距离为:0.010567 米,  当前图形比例尺为 1:500.00

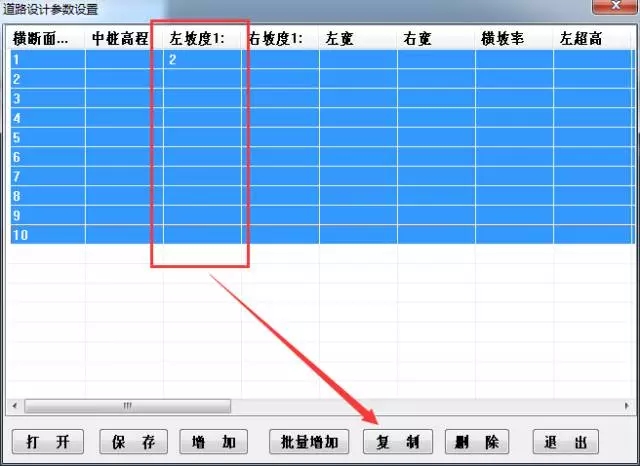

2. 工程应用-断面法土方计算-道路参数设计文件(优化)


命令:roadpara

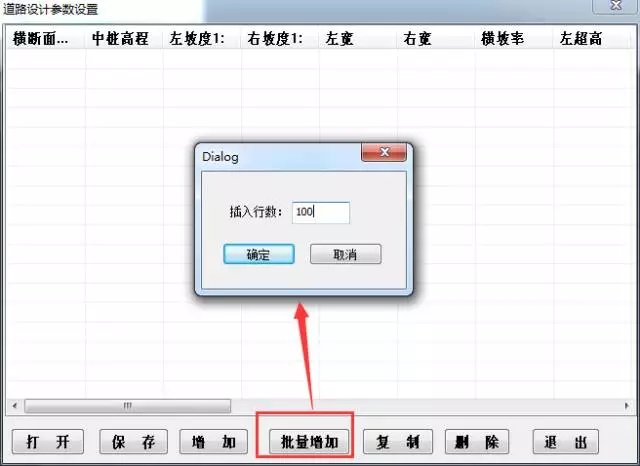

更新内容:支持批量增加数据行数,并且自动填写横断面序号。整行或者整列复制设计参数。



支持复制单元格内容操作:按住shift或者ctrl键用鼠标,选取你需要复制的单元格内容与位置,然后点击复制。

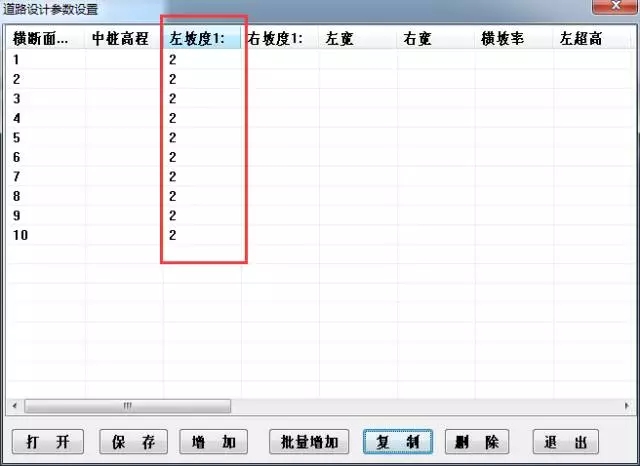

选中某个单元格,则复制单元格内容至整列;

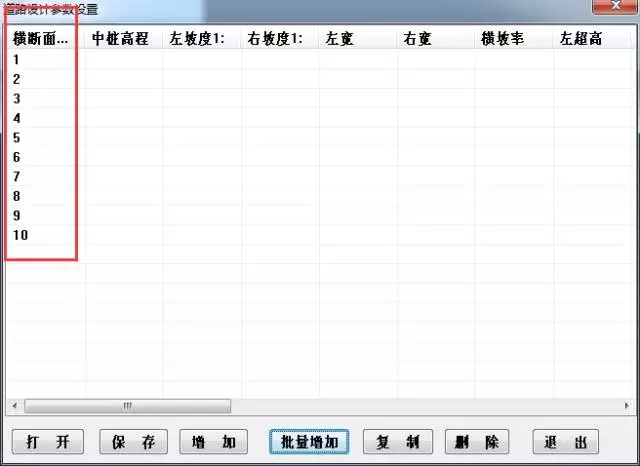

选中横断面序号,则复制整行的内容,断面序号不变。




3. 工程应用-生成里程文件-由纵断面线生成-横断面加点(优化)


命令:HDMADDPOINT

更新内容:增加自动加点功能,可设置搜索范围。在搜索范围内的高程点,将自动添加至横断面线。

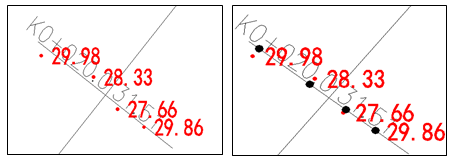

加点前                             加点后


命令行提示:

是否注记高程点? (1)不注记 (2)注记 <1>


加点模式:(1)手动加点 (2)自动加点 <1>2

搜索范围设置(米)<2>:

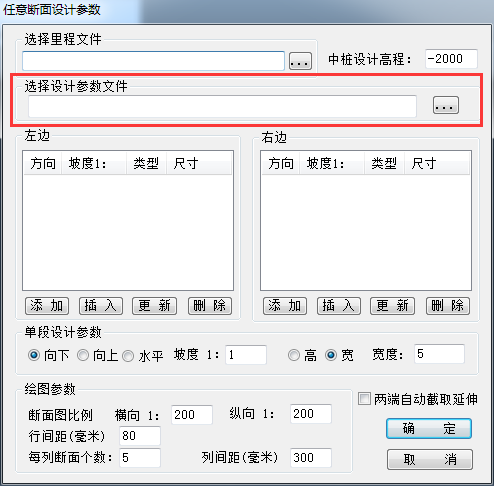

4、工程应用-断面法土方计算-任意断面(优化)


命令:transect

更新内容:支持任意断面,添加断面设计参数文件。如果没有设计文件时,按照统一的中桩高程设置(设计文件后缀为txt)。

设计文件格式:

断面序号,中桩高程

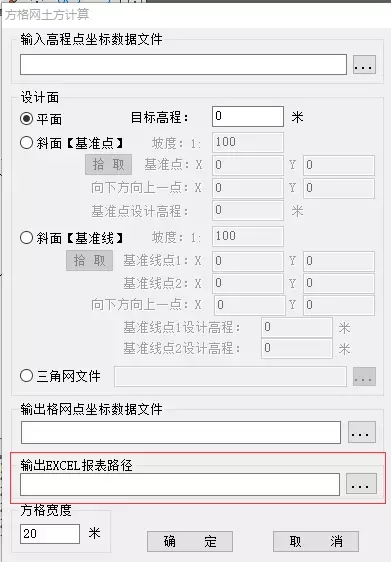

5. 工程应用-方格网法土方计算(优化)


命令:fgwtf

更新内容:计算结果可以输出excle格式报表。


输出表格



6.  工程应用-文字注记生成数据文件(新增)


命令:gcdtodat2

功能:提取当前图形中的文字注记,生成坐标文件。高程点平面坐标,为文字插入点。高程值为文字注记内容。

命令行提示:


最后就是来感受一下,

CASS10.0开发者背后的故事


——(完)——
