新业务之有人机搭载征图移动测量系统

新业务之有人机搭载征图移动测量系统

时间:2020/3/31  作者:sanding  来源:  查看次数:3059



​晋城“太行屋脊”机载1:2000带状图测绘



01


背景介绍:


太行屋脊全域旅游大通道项目建设工程,起建于陵川县棋子山古郊乡与六泉乡交界处,止于高新高速陵川段古郊乡,总长是约500公里。客户需求成果为工程标准 1:2000 4D产品(DEM/DOM/DSM/DLG ),用于新高速的设计及修建,测区数据总长度125公里,带宽1公里。测区为山地类型,整个测区落差700米,其他测量方式较为复杂且项目完成时间长,故采用效率极高的有人机搭载征图移动测量系统的外业采集方式。



02


实施方案:


测区为山地类型,地势复杂,落差较大,使用无人机难以进行高效的作业。客户主要用于新高速的设计及修建,需求的测区数据较长,需求成果为工程标准1:2000 4D产品。通过有人机搭载征图移动测量系统(SZT­R1000搭配飞思)的外业采集方式,能高效快速获取测区数据,并生成4D产品供给设计施工。




03

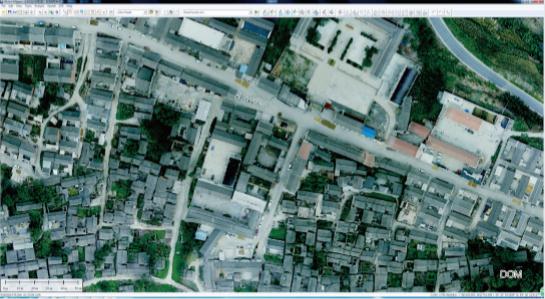

项目成果:

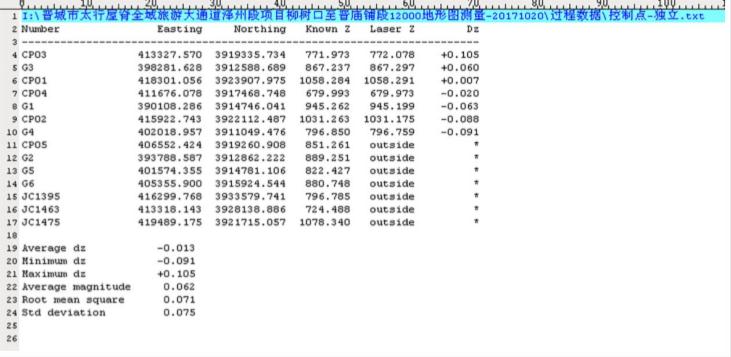

控制点高程总误差分析:



04

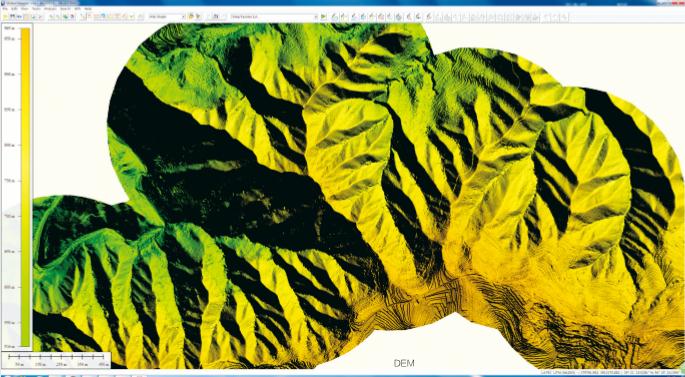

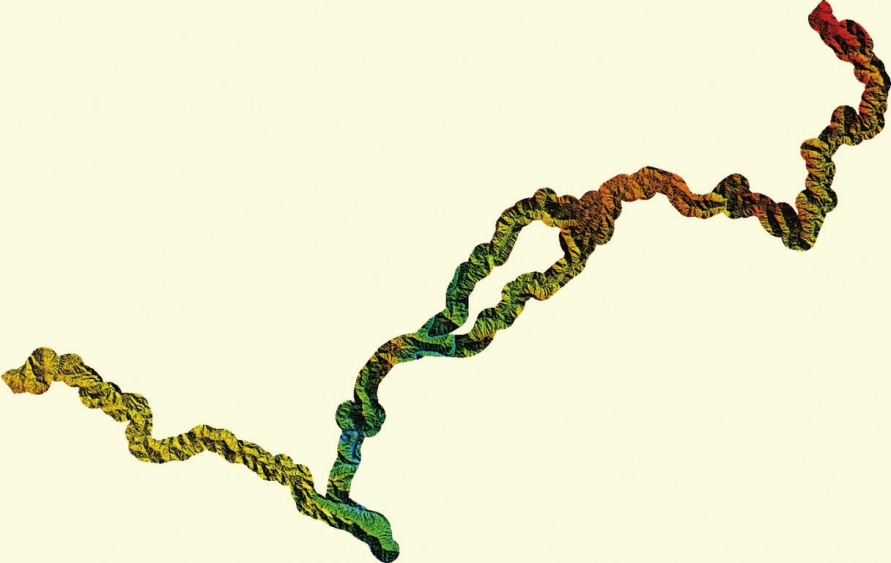

DEM:



05

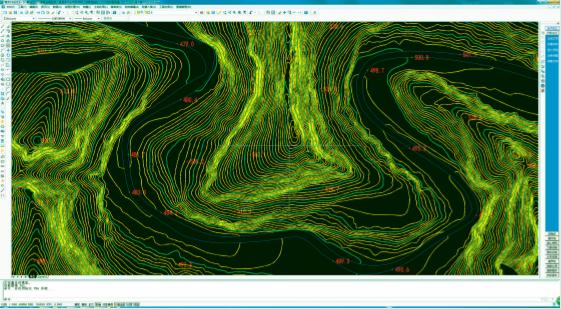

DLG



06


项目亮点:


·测区地势复杂,落差大,仪器稳定完成数据采集

·首次搭载飞思相机,延长高效作业时间,有效提高复杂环境下作业保障

·方式效率高、安全性有保障。外业21天,内业45天。


——(完)——
