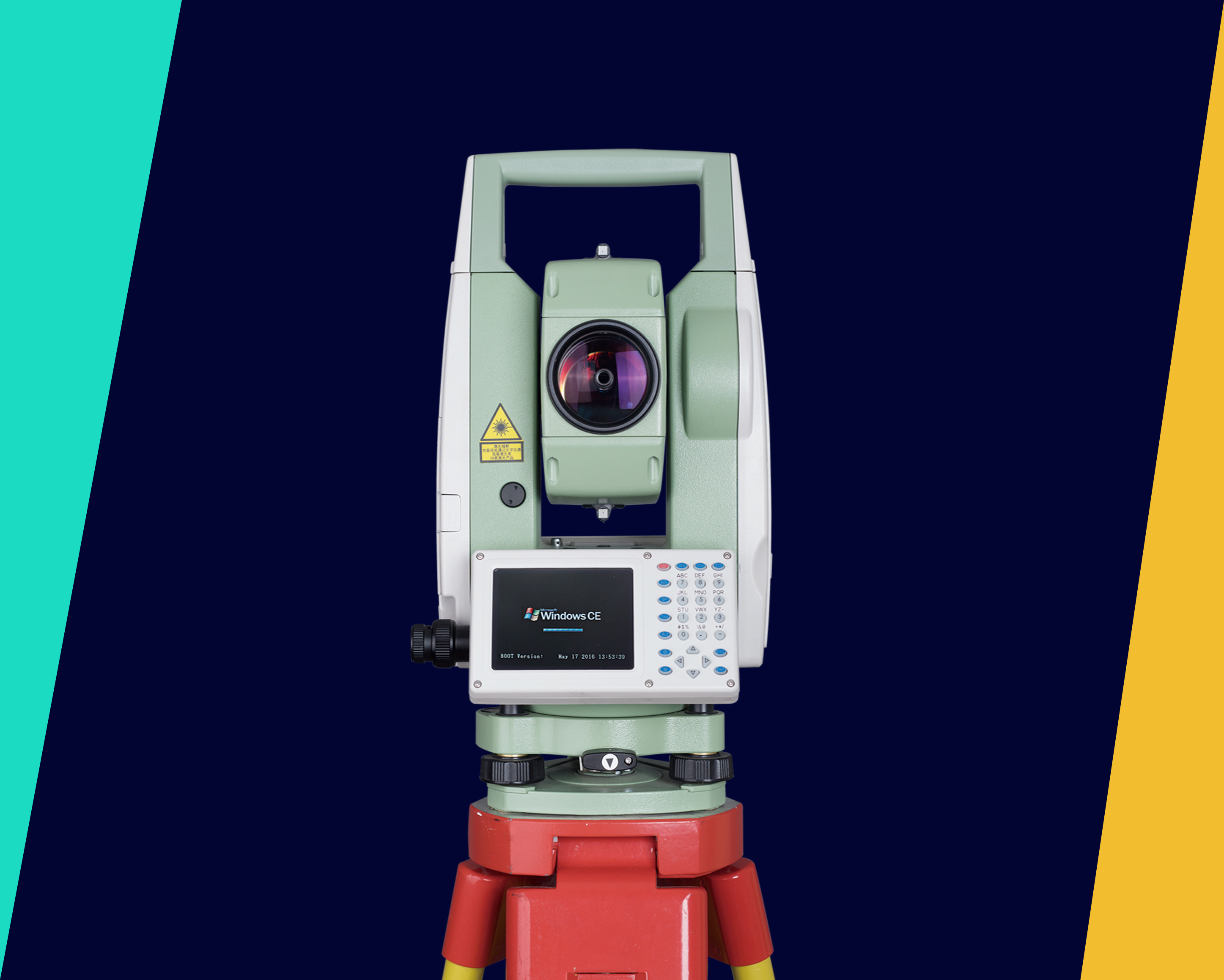

STS-791系列

STS-791系列

改变

不只这“1秒”

时间走过一秒很容易

国产仪器精度提高“1秒”却很难

十几年

从“2秒”到“1秒”

攻克的

是核心关键技术

填补的

是国产高端仪器空白

改变的

是国产全站仪的格局

改变,引领1秒时代

创新,脚步从未停止!

国产全站仪最高精度

测角

精度:1

测距

有合作目标

单棱镜 测程:3500m

反射片(60mm×60mm 测程:1000m

精度:±(1mm+1×10-6·D

无合作目标

免棱镜 测程:1000m

精度:±(3mm+2×10-6·D

测距时间:精测0.3s,跟踪0.1s



特点

1.       免棱镜测距可达1000M

2.       测角精度准确到”1

3.       绝对编码测角技术。

4.       采用Windows CE  6.0中文操作系统,Intel PXA310处理器。

5.       支持FTP pC机直接可以通过WIFI访问机器

6.       多模式USB数据传输功能, 128MB双倍速率同步储存,512MB闪存

7.       3.5英寸高清高亮彩色触摸屏

8.       激光对中





跨越性改变

机械机构全面升级,测角精度稳定提升

·竖轴系统:150粒钢珠无间隙滚动,公转轨迹不重合,保证定向精度

·横轴系统:一体直窜式横轴系统,保证几何精度,提升竖直角精度

·角度读取:绝对编码四探头采样测角技术,有效降低度盘偏心和刻划误差

·微动系统:采用国内最短螺距0.25mm微动系统,保证瞄准精度



测距系统全新整合,测距更稳定可靠

·光路改变:独特五同轴测距光路设计,充分隔离发射和发射光,提升测距精度

·机械系统改变:新型内外光路转换转换装置,不改变各光路的光程,减少抖动误差

·电路改变:采用150MHz超高测距载波频率,提高测尺精度

·自主研发前置宽带放大器,优化PCB布局,提高信躁比



人性化设计,提升体验感

·640480高清高亮3.5英寸触摸显示屏,强光下清晰可见

·Windows CE6.O操作系统

·标配CLASS 2蓝牙模板,支持蓝牙虚拟串口,与手薄、GPS联测

·WIFI无线传输,支持FTPPC通过WIFI直接访问仪器)

·多模式USB功能(OTG功能、同步传输、映射存储),方便用户实时交互







用途:

除了应用到测绘工程、水利工程、大桥水坝的变形观测、地质灾害监测等。

还可以用在普遍的交通道路工程、建筑房地产工程、体育竞技、大型的工业生产设备构建安装调试等



应用领域

建筑物变形监测

用于建筑物的变形监测、地下工程中的收敛测量、隧道监测网观测等。三鼎高精度全站仪适应性强,在极其困难的条件下也应用自如。

隧道施工

用于隧道掘进机械的引导,钻孔定位和钻杆定向,三鼎高精度全站仪可保证精确、可靠的机械位置控制。

精密小型三角网

用于工程测量中小型三角网的精密测量或放样,三鼎高精度全站仪稳定的精度保证了测量的可靠性。

桥梁监测

用于桥梁的安装测量、24小时连续自动化变形监测等。可用三鼎高精度全站仪进行高精度的测量。

坝体监测

水电站、尾矿库等坝体的变形监测,配外接电源适应全天候的连续监测。



仪器型号

STS-791R10L

距离测量(有合作目标)

测程*

单棱镜

3500m

反射片(60mmx60mm

1000m

精度

±1mm+1x10-6·D

测量时间

精测0.3秒、跟踪0.1

免棱镜距离测量(无合作目标)

测程(柯达白,90%反射率)*

1000m

精度

±(3mm+2x10-6·D)

测量时间

0.3~3

角度测量

测角方式

绝对编码测角技术

码盘直径

79mm

最小读数

0.1˝/1˝可选

精度

1˝

探测方式

水平盘:四路探测   竖直盘:四路探测

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

有效孔径:48mm

放大倍率

30X

视场角

1°30´

分辨率

3˝

最小对焦距离

1.2m

系统综合参数

补偿器

双轴液体光电式电子补偿器(补偿范围:±4´,分辨率:1 ˝

气象修正

温度气压传感器自动改正

棱镜常数修正

输入参数自动改正

水准器

管水准器

30˝/2mm

圆水准器

8´/2mm

光学对中器/激光对中可选

成像

正像

放大倍率

3X

调焦范围

0.5m~

视场角

5°

操作系统

类型

Windows CE 6.0中文操作系统

CPU

Intel PXA310 处理器,最高主频806MHZ

内存

128MB DDR512MB NANDFLASH

数据通讯及传输

WIFI

支持FTP PC机通过WIFI直接访问仪器)

USB

多模式USB功能:OTG功能、同步传输、映射存储

SD

支持外扩32G

显示部分

屏幕类型

640x480点阵高清高亮触摸屏

屏幕尺寸

3.5英寸彩色

数字显示

最大:99999999.9999  最小:0.1mm

机载电池

电源

可充电锂电池;3100AH

电压

直流7.2V

连续工作

6小时

尺寸及重量

尺寸

196mmx192mmx360mm

重量

6.2Kg
