STS-762系列

STS-762系列

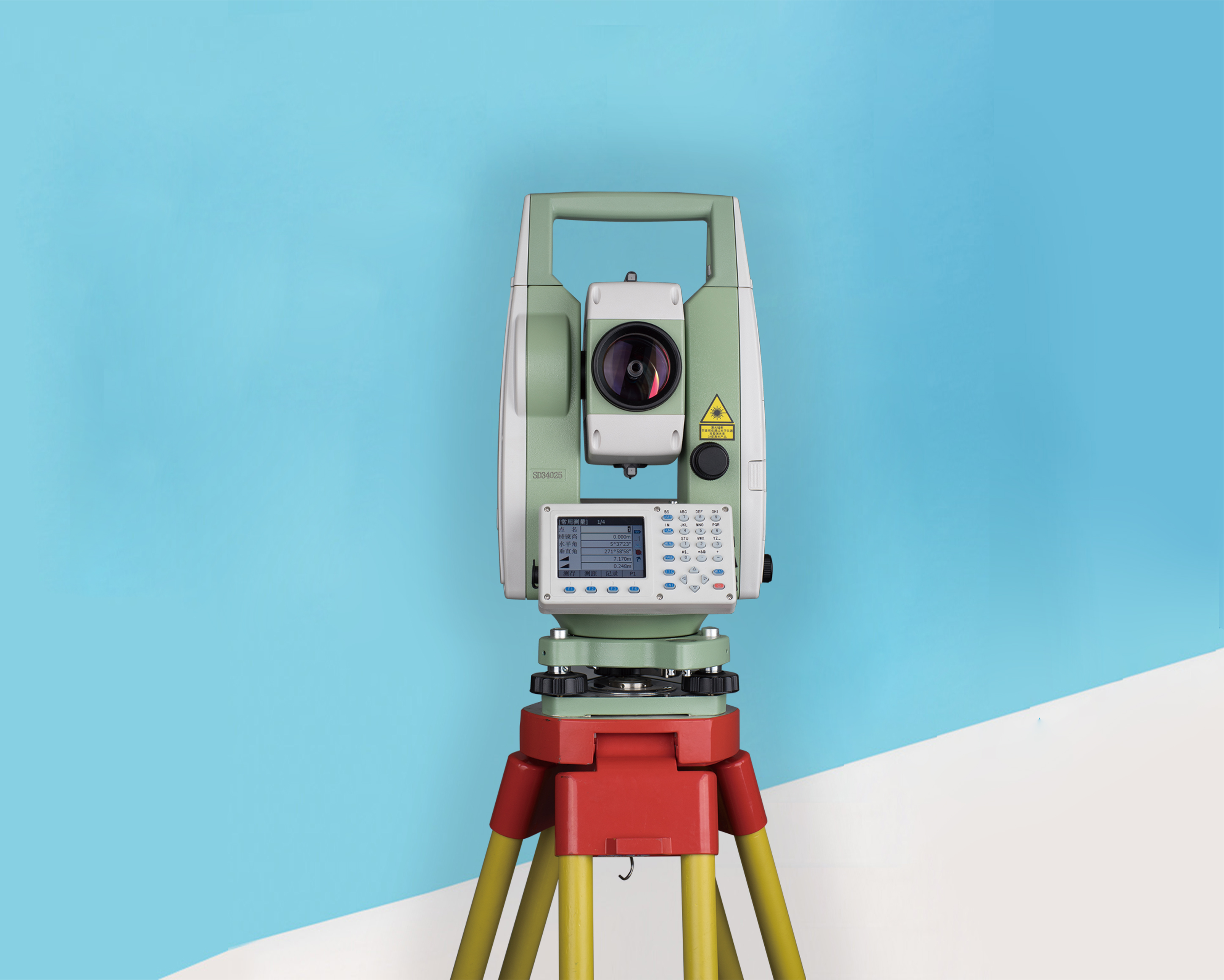

STS-762系列彩屏全站仪从外观造型到内部性能都是一次“革命”。外观更人性化设计、更精细的做工,高亮彩屏取代黑白屏。STS-762彩屏采用进口3.5英寸高亮液晶屏,经过测试屏幕在阳光下依然显示清晰。



STS-762系列彩屏全站仪在原有特色技术上的优势也不容忽视。防水防尘IP55等级设计,可承受雨水浇灌。绝对编码测角使开机无需初始化,可避免测量工作中因掉电式关机造成的数据损失。800米免棱镜激光测距可有效解决不可放置棱镜的测点的测量问题,采用国际先进的点发射、面接收激光测距光路,同高效率高精度观测。SD卡、USB等配备多元的数据导入导出方式,最大可扩展到32G存储,更方便数据的通讯。可见激光光束下对点直接找准对中,提高工作效率。

1.超高亮度真彩显示屏

  高亮度高分辨率真彩显示屏,8级背光调节,半透半反设计,强光下依然清晰可见。

2.超稳定的测角技术

  采用目前最稳定的绝对编码测角技术,大大提高了测角的精度和稳定性,最小角度读数可显示到0.1 "。开机无需转动望远镜,测量过程断电后开机无需重新定后视,减轻了测量人员的工作负担。

3.超小型的激光测距头和超快速的测距反应

  采用目前最先进的点发射、面接收激光测距技术,缩小了测距头的体积,使测距头结构更紧凑、更稳定。我们在原有技术上再次增加了接收面的面积,使得测距速度更快、测程更长、精度更高,单次精测只需0.3秒,跟踪测量只需0.2秒,免棱镜测程达800米。

4.超快反应的键盘

  超快反应的轻触式按键,只需轻轻一点,毫不费力地完成数据录入和功能切换,不再有常规按键延迟等待的情况。

5.超丰富的测量应用程序

  仪器配置的测量程序多达14个,包括7个常规应用和7个特有应用程序,满足不同客户的作业要求。

6.超智能的温度气压自动修正

  采用先进的温度气压传感器,无需人工干预,仪器随时随地自动修正温度和气压数值。

7.超大容量内存

  仪器自带56M超大内存,1M内存大约能存储1万个点,所以仪器自身就能存储56万个点,是普通全站仪的几十倍。

8.超方便的测量快捷键(MEAS)和用户自定义键(USER

  独有的测量快捷键(MEAS)能够在客户瞄准目标的同时,无需再次瞄看键盘,只需随手一点,即可轻松快速的完成测量;方便的用户自定义键(USER)能够满足不同客户的操作习惯,将客户想要的功能设为快捷方式,一触即发。

9.超强防水防尘能力

  仪器关键部位和相关零件都进行了重新设计和改进,防水、防潮、防尘,防水防尘等级达到真正的IP55

10.超稳定的激光对中器

  采用目前最先进的全内置镶嵌式同轴激光对中器,外部没有任何能影响仪器对中精度的部件,永不发生偏移,无需调节。

技术特色

1、双轴光电式电子补偿功能

  采用国际先进的双轴补偿技术,自动消除测量误差,提高精度;图形化电子气泡,一目了然。

2、激光指向功能

  即使在不测距的情况下,也能任意打开,指示方向,还可以根据需要设置打开和关闭的时间。

3、十字丝照明功能

  在光线条件不好的情况下,可打开十字丝照明功能,以方便瞄准目标,具备4级照明调节。

4、放样过程图标指示功能

  放样过程采用箭头指示左右旋转和前进后退的方向,更直观,更快捷,不会因为误指导而耽误施工放样的时间。

5、一键式复位功能

  方便的一键式复位功能,能够快速地将仪器的各项设置恢复至出厂状态。

63种数据传输方式

  支持SD卡、USB、串口三种数据通讯方式,用户可自由选择。

7、大容量电池配置

  仪器标配3500mA大容量电池两块,单块电池续航能力达10小时,充分保证仪器的工作时间。

8、微调手轮更精准

  对微调手轮工艺进行改进,微调丝杆螺距由0.35mm提升至0.25mm,微调幅度加密,照准目标更加细致入微。





产品特色:

在功能上看,STS-762系列从以下几个方面做了提升:

第一、彩屏设计,强光下依然显示清晰。

第二、增加了温度、气压自动修正功能,高敏感温度、气压变化感触。

第三、增加下滑环功能,可外接电源,满足长时间测量需要。

第四,增加按键带夜间照明,更方便夜间或弱光作业。

STS-762在功能上的改进和提升是一个全新的升华。此外,在测角测距精度、免棱镜测程、与外部的数据传输交换等方面都做了预留,为以后向更高端的升级预留了平台。

在技术上,STS-762从光、机、电三方面进行了改进。仪器横竖轴设计做了改进,横轴采用整体式的横轴代替原来分体式横轴,减小甚至消除仪器误差,竖轴采用密珠式轴心来提高回转精度。从电路方面,电路板上频率等各方面全方位提高,提取测量弱信号,同时过滤干扰信号,通过电路采集提高性噪比。在测距、测角、水平角精度解决后,再次在垂直角精度这个难题上突破,补偿器上的改进,提高了仪器的安平精度。



应用领域:

       传统:测绘工程、建筑工程、水利工程、交通与道路工程、地籍与房地产测量

广泛:大型工业生产设备与构建安装调试,大桥、水坝的变形观测、地质灾害监测、体育竞技等。

具体应用

控制测量:

带状地形和隐蔽地区,如线路控制测量和城市控制测量,使用全站仪的基本测量功能——导测量线,布设导线网和边角网十分灵活,观测方便,精度高。与GNSS产品(手持机、RTK)配合使用,布网形式更灵活,观测更方便,精度更可靠。平面和高程控制可同时进行,用全站仪三角高程测量完全可以代替四等水准测量。

地形测量:

使用全站仪的程序测量功能进行三维坐标测量、侧方测量、后方交会等,不但操作简单,而且速度快、精度高,并可同时进行控制测量和碎部点测量。通过传输设备可将全站仪与计算机、绘图仪相连形成内外业一体化的测绘系统,从而大大提高地形图测绘的质量和效率。

工程放样:

使用全站仪放样测量功能可将设计好的建筑物、道路、管线等设施的位置,按图纸要求快速、准确地测设到施工现场的实地,作为施工的依据;特别是一些造型复杂、要求高、规模大的建(构)筑物等。

变形监测:

在建筑物的变形观测、地质灾害的动态监测中,使用全站仪的坐标测量功能对变形部位的三维坐标进行实时监测,可以及时掌握变形规律,保障结构安全。



型号

STS-762L

STS-762R

STS-762R4L

STS-762R6L

STS-762R8L

距离测量

最大距离(天气良好)

免棱镜

-

350m

400m

600m

800m

单棱镜

5000m

反射片

1000m

数字显示

最大:99999999.999 最小0.1mm

精度

有棱镜



免棱镜



测量时间

精测0.3秒,跟踪0.1

平均测量次数

可选取25次的平均值

气象修正

温度气压传感器自动改正

凌镜常数修正

输入参数自动改正

角度测量

测角方式

绝对编码

码盘直径

79mm

最小显示读数

0.1/1/ 5/10″可选

精度

2

探测方式

水平盘:对径 垂直盘:对径

微动丝杆螺距

0.25mm

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

望远:45mm,测距:50mm

放大倍率

30X

视场角

1°30

最小对焦距离

1m

分辨率

3

自动垂直补偿器

系统

双轴液体光电式电子补偿器

工作范围

±4

精度

1

水准器

管水准器

30″/2mm

圆水准器

8′/2mm

对中器

激光对中

-

光学对中

成像

正像

放大倍率

3×

调焦范围

0.5m~∞

视场角

5°

显示部分

类型

2.7英寸320*240点阵高亮彩屏

机载电池

电源

锂聚合物电池

电压

直流6V

连续工作

10小时

尺寸

外形尺寸

200mm×190mm×350mm

重量

6.0kg
