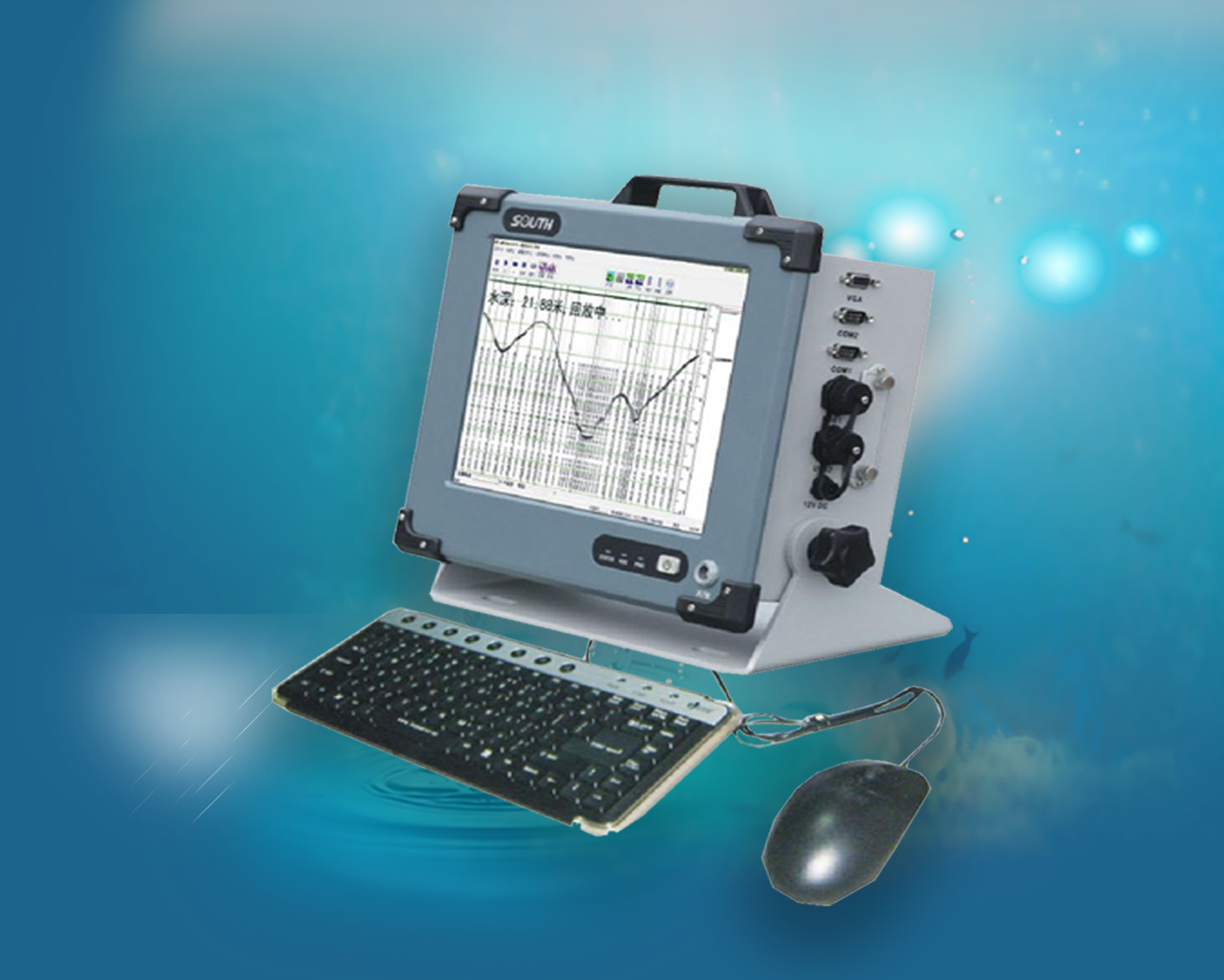

三鼎SDE-28S

三鼎SDE-28S

三鼎SDE-28SSDE-28的升级版,同样是以工控电脑平台与Windows XP操作系统结合,内部集成水深测量、软件图形导航等功能软件的高端数字化单频测深仪。



仪器实时记录水底曲线与水深数据,随时回放与打印,外接GPS接收机,作业成果一气呵成。



6年的技术积累,上千个用户群的应用典范,SDE28S测深仪是海洋、江河、湖泊水深测量及港口、航道疏浚工程测量的首选设备

技术特点

高速DSP芯片处理技术确保波形与水深值可靠

软件自动控制脉宽、增益、功率和档位,界面简洁、操作简单;

全铝合金外壳,结构紧凑、抗震性好,适合水上高强度作业;

更优的浅水跟踪模式;



系列产品特性:



军用电脑式构架,抗震性强,稳定性高;

IP67防水设计,更适应甲板操作;

内置工业级工控平台全面升级至主流笔记本配置,让您无所不能。

高速DSP芯片,采样密度高,采样速率快

C盘写保护,系统一键还原双重保障操作系统安全。

兼容性强,可与任何厂家的GPS连接和定位测量可安装、运行不同软件供应商提供的水上工程类软件,可输出多种水深数据格式连接同类软件。

独有的AGC,VTG功能,水深更稳定,更精确



系列电脑指标:



CPU主频:1.6GHz

内存容量:1G

存储卡:4G高速工业CF

显示屏幕:工业级12.1 TFT LCD彩色屏

输入设备:触摸屏、键盘、鼠标

输出接口:2×RS232,2×UsB2.0

平均功耗:小于25W



应用领域



江、河、湖、海等领域高精度水深测量及港口、航道水深测量和疏浚工程测量。

技术指标:

声波频率:200kHz(频率可选)

波束角:7

发射功率:500W(200khz换能器时)

测深范围:0.3~600m(与水体情况有关)

吃水设置:0.0~9.9m

/:1300m/s~1700m/s,分辨率1m/s

分辨率:0.01m

测深精度:1cm±0.1%D(声速导致误差除外)

Ping:14Hz,最高达30Hz

增益控制:AGCTVG,水深、增益双重门跟踪。

输出格式:NMEA0183,DESO25,SOUTH,13D

外接直流:+9V~+15V(12V铅酸电池适用

外接交流:110V~265V,47~63HZ

操作温度:-30℃-60℃重约6kg
